Name: Pepperl+Fuchs Czyjnik Indukcyjne NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nie podtynkowy PNP
Brand: Pepperl+Fuchs
SKU: 2628369
Availability: BackOrder

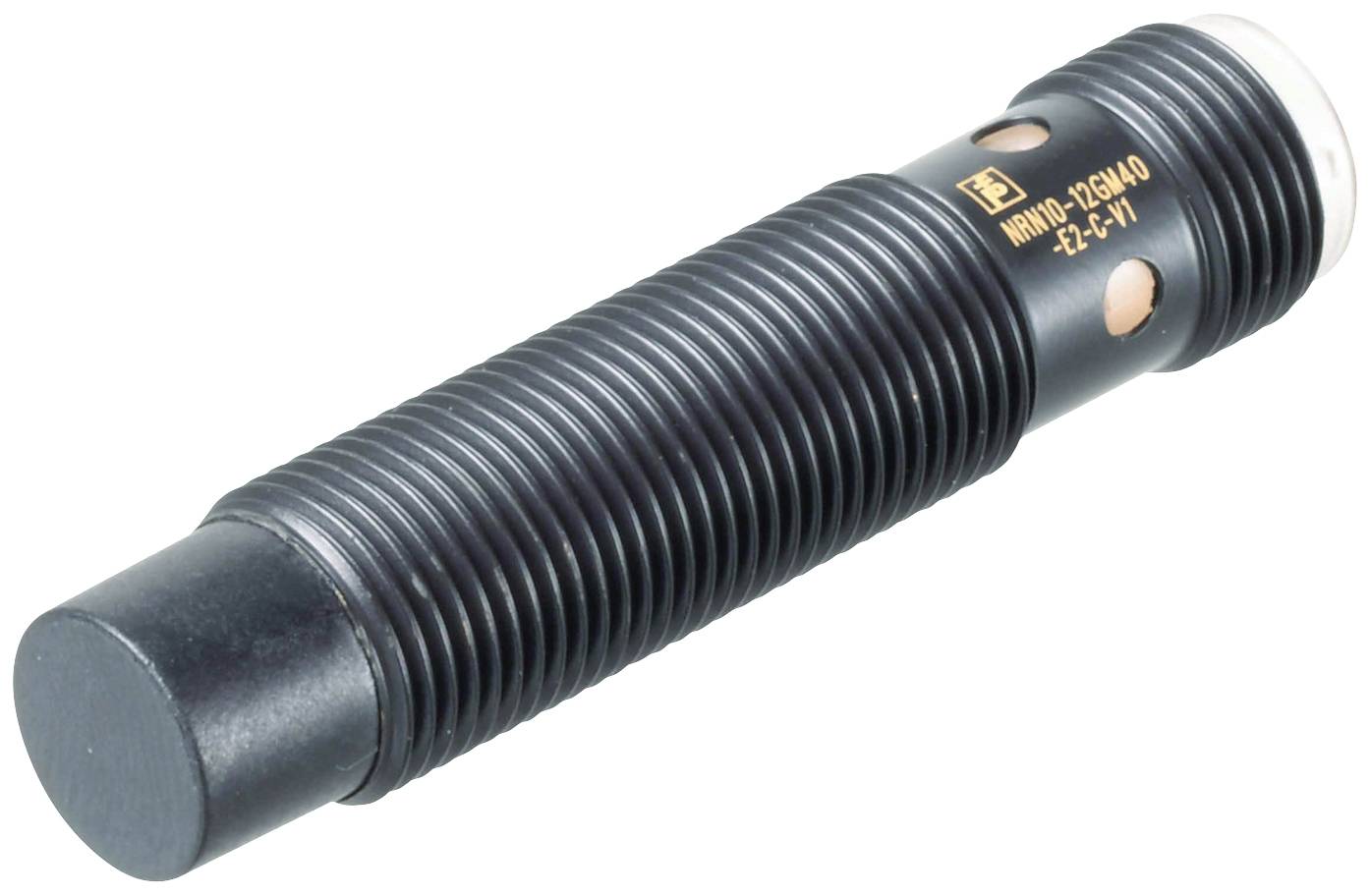

Czarny, cylindryczny amortyzator o żebrowanej powierzchni i złotym oznakowaniu, leżący w ukośnej pozycji.

Zdjęcie poglądowe

Rodzaj produktu

Czyjnik

Maksymalne napięcie robocze

30 V/DC

Rodzaj styku

1 NC

1 NO

Maksymalna odległość przełączania

10 mm

Wyjście czujnika

PNP

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 17.12

Liczba

Sztuki

Suma (689,00 zł / Sztuka)

689,00 zł

560,16 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 79,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Czyjnik

Model katalogowy producenta: NRN10-12GM40-E2-IO-C-V1

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 NC
1 NO

Maksymalna odległość przełączania: 10 mm

Wyjście czujnika: PNP

Materiał obudowy: mosiądz

Typ czujnika: Indukcyjne

Specyfikacja materiału: pokryty teflonem

Rodzaj mocowania czujnika: nie podtynkowy

Rozmiar czujnika: M12

Złącze czujnika: złącze męskie M12, 4 pinowe

Specyfikacja czujnika: wskaźnik LED

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

: IP67

Zawartość: 1 szt.

Funkcja ładowania bezprzewodowego: Nie

Częstotliwość przełączania: 1300 Hz

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2628369 Pepperl+Fuchs Czyjnik Indukcyjne NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nie podtynkowy PNP

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2628369 Pepperl+Fuchs Czyjnik Indukcyjne NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nie podtynkowy PNP

Opis

Odległość przełączania: 10 mm (ustawienie fabryczne), Instalacja: nie wpuszczany, Funkcja przełączania: programowalny NO/NC, Typ wyjścia: PNP, Napięcie robocze: 10 ... 30 V DC, prąd roboczy: 0 ... 200 mA

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
Funkcja przełączania: programowalna normalnie otwarta/zamknięta (NO/NC)
Typ wyjścia: PNP
Odległość przełączania: 10 mm (ustawienie fabryczne)
Odległość wykrywania w pobliżu: 8 mm (aktywowana przez oprogramowanie)
Instalacja: nie spłukiwana
Polaryzacja wyjściowa: DC
Gwarantowana odległość przełączania: 0 ... 8,1 mm
współczynnik redukcyjny r Glin : 1
współczynnik redukcyjny r Cu : 1
współczynnik redukcyjny r V2A (1.4301) : 1
współczynnik redukcyjny r St37 : 1
Typ wyjścia: 3-przewodowy
cechy charakterystyczne
Napięcie robocze: 10 ... 30 V DC
Częstotliwość przełączania: 0 ... 1300 Hz (działanie w punkcie przełączania) | 0... 80 Hz (tryb okienkowy, tryb punktu przełączania z alarmem stabilności)
Histereza: typowo 3%
Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
Zabezpieczenie przeciwzwarciowe: taktowanie
Spadek napięcia : = 0,5 V.
Prąd roboczy: 0 ... 200 mA
Prąd szczątkowy: 0 ... 0,5 mA typowo 60 µA przy 25°C
Prąd jałowy: ≤ 15 mA
Opóźnienie gotowości: maks. 150 ms
Pole magnetyczne prądu stałego: 200 mT
Zmienne pole magnetyczne: 200 mT
Wskaźnik stanu: wielootworowa dioda LED, żółta
Funkcjonalne cechy bezpieczeństwa
MTTF tj : 362 lat
Żywotność (T M ): 20 lat
Pokrycie diagnostyczne (DC): 0%
Interfejs
Typ interfejsu: IO-Link (przez C/Q = Pin 4)
Wersja IO-Link: 1.1
Identyfikator urządzenia: 0x201114 (2101524)
Szybkość transmisji: COM2 (38,4 kb/s)
Minimalny czas cyklu: 2,3 ms
Szerokość danych procesowych: Wejście danych procesowych (strona sterowania): 2 bity | Wyjście danych procesowych (strona sterownika): brak
Obsługa trybu SIO: tak
Zgodny typ portu głównego: A
Zgodność ze standardami i wytycznymi
Zgodność ze standardami
Normy: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Aprobaty i Certyfikaty
Klasa ochrony: II
Znamionowe napięcie izolacji: 60 V
Znamionowe napięcie udarowe wytrzymywane: 800 V
Aprobata UL: CULus Listed, Ogólne zastosowanie | Źródło zasilania klasy 2
Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
Warunki otoczenia
Temperatura otoczenia: -25 ... 70 °C (-13 ... 158 °F)
Temperatura przechowywania: -40 ... 85 °C (-40 ... 185 °F)
dane mechaniczne
Rodzaj połączenia: złącze urządzenia M12 x 1, 4-pinowe
Materiał obudowy: mosiądz pokryty PTFE
Twarz: PPS
Stopień ochrony: IP67
Masa: 24g
Ustawienia fabryczne
Domyślnie: tryb pracy = praca w punkcie przełączania z alarmem stabilności | Funkcja przełączania = bliżej (NO) | Odległość wykrywania = 10mm
Informacje ogólne
Zakres dostawy: Dostarczane z 2 nakrętkami z zębami blokującymi
