Name: Pepperl+Fuchs Czyjnik Pojemnościowe CCN5-F46A-E1 103535 nie podtynkowy NPN
Brand: Pepperl+Fuchs
SKU: 2628191
Availability: BackOrder

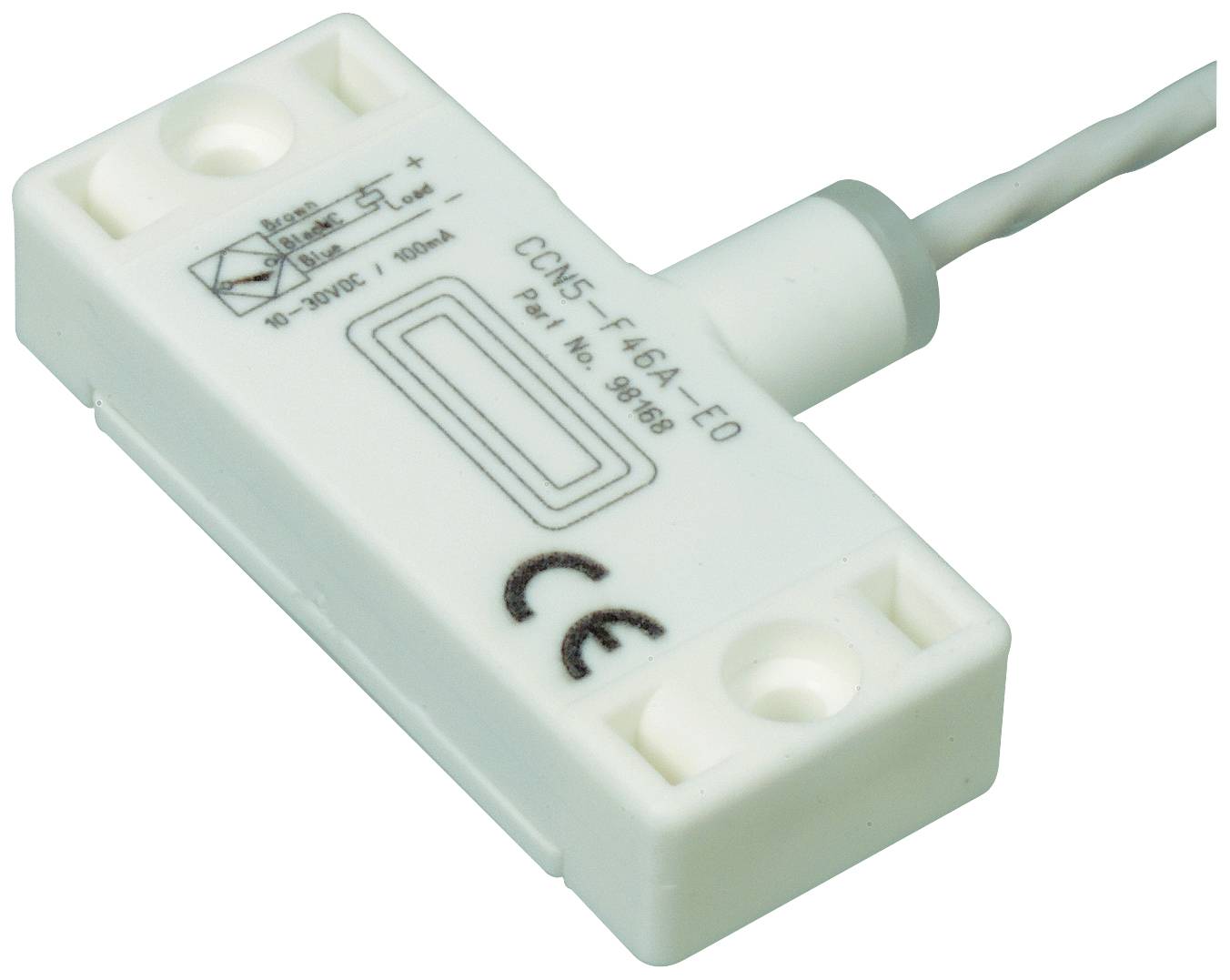

Prostokątny, biały przełącznik magnetyczny z podłączeniem przewodowym, oznaczeniem CE i specyfikacjami technicznymi na górnej powierzchni.

Zdjęcie poglądowe

Rodzaj produktu

Czyjnik

Maksymalne napięcie robocze

30 V/DC

Rodzaj styku

1 NC

Maksymalna odległość przełączania

5 mm

Wyjście czujnika

NPN

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 17.12

Liczba

Sztuki

Suma (519,00 zł / Sztuka)

519,00 zł

421,95 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Czyjnik

Model katalogowy producenta: CCN5-F46A-E1

Minimalne napięcie robocze: 10 V/DC

Maksymalne napięcie robocze: 30 V/DC

Zasilanie (zakres): 10 - 30 V/DC

Rodzaj styku: 1 NC

Maksymalna odległość przełączania: 5 mm

Wyjście czujnika: NPN

Materiał obudowy: PVDF

Typ czujnika: Pojemnościowe

Rodzaj mocowania czujnika: nie podtynkowy

Złącze czujnika: kabel

Długość kabla: 2 m

Minimalna temperatura: -25 °C

Maksymalna temperatura: 70 °C

: IP68

Zawartość: 1 szt.

Funkcja ładowania bezprzewodowego: Nie

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2628191 Pepperl+Fuchs Czyjnik Pojemnościowe CCN5-F46A-E1 103535 nie podtynkowy NPN

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2628191 Pepperl+Fuchs Czyjnik Pojemnościowe CCN5-F46A-E1 103535 nie podtynkowy NPN

Opis

Odstęp przełączania: 5 mm, montaż: Nie zabudowany, funkcja przełączania: zestyk rozwierny (NC), wyjścia: zależne NPN, napięcie robocze: 10 ... 30 V DC

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
Funkcja przełączania: zestyk rozwierny (NC)
Typ wyjścia: NPN
Odstęp przełączania: 5 mm
Instalacja: nie spłukiwana
Polaryzacja wyjściowa: DC
Gwarantowana odległość przełączania: 0 ... 3,5 mm
Typ wyjścia: 3-przewodowy
cechy charakterystyczne
warunki instalacji
0 mm
C: 10mm
F: 20mm / 50mm
Napięcie robocze: 10 ... 30 V DC
Częstotliwość przełączania: 0 ... 10 Hz
Histereza: 1 ... 10 zazwyczaj 5%
Ochrona przed odwrotną polaryzacją: ochrona przed odwrotną polaryzacją
Zabezpieczenie przeciwzwarciowe: taktowanie
Spadek napięcia : = 2 V.
Spadek napięcia przy I L
Spadek napięcia I L = 10 mA, element przełączający włączony: 0,8 ... 2.2V typowo 1.4V
Prąd roboczy: 0 ... 100 mA
najniższy prąd pracy: 0 mA
Prąd szczątkowy: 0 ... 0,5mA typowo 0,01mA
Prąd szczątkowy T ty =40 °C element przełączający wyłączony: ≤ 100 µA
Prąd jałowy: ≤ 15 mA
Opóźnienie gotowości: ≤ 50 ms
Wskaźnik stanu przełączania: LED, żółty
Zgodność ze standardami i wytycznymi
Zgodność ze standardami
Normy: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Aprobaty i Certyfikaty
Aprobata UL: CULus Listed, Ogólne zastosowanie
Zatwierdzenie CSA: na liście cCSAus, ogólne zastosowanie
Atest CCC: Produkty o maksymalnym napięciu roboczym ≤36 V nie wymagają aprobaty i dlatego nie są opatrzone etykietą CCC.
Warunki otoczenia
Temperatura otoczenia: -25 ... 70 °C (-13 ... 158 °F)
Temperatura przechowywania: -40 ... 85 °C (-40 ... 185 °F)
dane mechaniczne
Rodzaj połączenia: kabel FEP, 2 m
Przekrój przewodu: 0,14 mm 2
Materiał obudowy: PVDF
Twarz: PVDF
Stopień ochrony: IP68
Uwaga: wytrzymałość kabla na rozciąganie 20 N
