Name: Phoenix Contact 1081818 RAD-EE-2400-RS485 Moduł radiowy
Brand: Phoenix Contact
SKU: 3563375
Availability: BackOrder

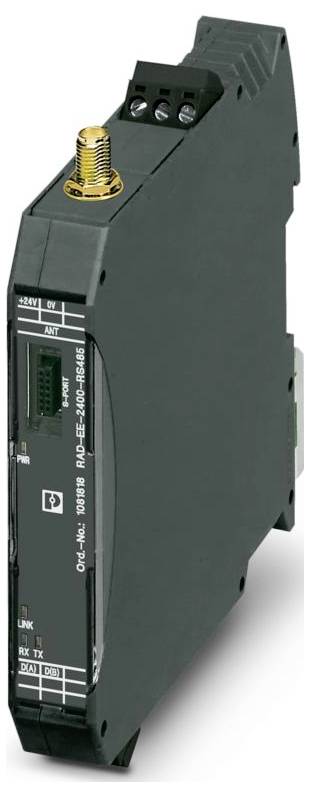

Phoenix Contact 1081818 RAD-EE-2400-RS485 Moduł radiowy-0

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 4.01.2027

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (1359,98 zł / Sztuka)

67 999,00 zł

55 283,74 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 1999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Typ połączenia: S-PORT (gniazdo)
Szerokość: 17,5 mm
Wysokość: 116 mm
Głębokość: 114,5 mm
Klasa palności zgodnie z UL 94: V0
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -20 °C ... 70 °C; -4 °F ... 158 °F
Temperatura otoczenia (przechowywanie/transport): -20 °C ... 70 °C; -4 °F ... 158 °F
Wysokość n.p.m.: 2000 m
Normy/przepisy: EN 300328;EN 61000-6-4;EN 61000-6-2;EN 50371;EN 60950-1
Uwaga: CZERWONA 2014/53/UE
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 20% ... 85 %
Wibracje (praca): zgodnie z normą IEC 60068-2-6: 5 g, 10 Hz ... 150 Hz
Końcówka odizolowanego przewodu: 7 mm
Przekrój przewodu giętkiego min.: 0,2 mm²
Maksymalny przekrój przewodu giętkiego: 2,5 mm²
Przekrój przewodu sztywnego min.: 0,2 mm²
Maksymalny przekrój przewodu sztywnego: 2,5 mm²
Pozycja montażowa: dowolna
Zakres częstotliwości: 0,15 MHz ... 80 MHz
Identyfikacja: 508 Wymienione
UL, USA / Kanada: UL, USA / Kanada
Maksymalna strata mocy w warunkach nominalnych: 1,152 W.
Radio: Radio
Opis interfejsu: Zaufana sieć bezprzewodowa
Typ złącza antenowego: RSMA (żeńskie)
Tryb pracy: Dane szeregowe (aktywacja i konfiguracja za pomocą oprogramowania PSI-CONF)
Częstotliwość: 2400 MHz
Długość transmisji: ≤ 1200 m
Zakres napięcia zasilania: 19,2 V DC ... 30,5 V prądu stałego
CE: CE
Certyfikat: MSIP-CRI-PCK-2901541
Technologia połączenia: 2-żyłowa
Dopuszczalna wilgotność (przechowywanie/transport): 20% ... 85 %
Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
Wejście: ± 0,5 kV (symetryczne); ± 1 kV (niesymetryczne)
Sygnał: ± 1 kV (asymetryczny)
Instrukcja montażu: na szynie standardowej NS 35 zgodnie z normą EN 60715
Wstrząs: 16 g, 11 ms
Oznaczenie standardowe: Dyrektywa RED 2014/53/UE
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą RED 2014/53/UE
Wyładowanie statyczne: Wyładowanie statyczne
Wyładowanie kontaktowe: ± 6 kV (poziom surowości testu 3)
Wyładowanie w powietrzu: ± 8 kV (poziom surowości testu 3)
Uwaga: Kryterium A
Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Zakłócenia przewodzone: Zakłócenia przewodzone
Napięcie: 10 V
Kryteria: Kryteria
Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
Przekrój przewodu AWG min: 24
Maksymalny przekrój przewodu AWG: 14
Emisja interferencyjna: Emisja interferencyjna
Wskaźnik stanu: dioda LED napięcia zasilania, PWR (zielona); dioda LED żółta (jakość odbioru, LINK); dioda LED zielona (odbiór danych szeregowych, RX); dioda LED zielona (transmisja danych szeregowych, TX)
Promieniowanie zakłóceń radiowych zgodnie z EN 55011: EN 55016-2-3 Klasa A Obszar zastosowania: Przemysł
Rezystancja końcowa: 390 Ω (wybierana za pomocą przełącznika DIP); 150 Ω (wybierana za pomocą przełącznika DIP); 390 Ω (wybierana za pomocą przełącznika DIP)
Nazwa: Moduł radiowy
Zastosowanie: RS-485
MTTF: 1064 lata (standard SN 29500, temperatura 25 °C, współczynnik wypełnienia 21%); 492 lata (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 34,25%); 196 lat (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 100%)
Dostawa: Dostawa
Zasięg: ≤ 500 m (Zasięg może być znacznie większy lub mniejszy i zależy od środowiska, technologii antenowej i używanego produktu)
Kolor (obudowa): szary drogowy B (RAL 7043)
Licencja radiowa Europa: Licencja radiowa Europa
Siła pola: 10 V/m
Obciążenie prądem udarowym: Obciążenie prądem udarowym
Maksymalny pobór prądu: ≤ 48 mA (przy 24 V DC, w temp. 25 °C)
Ochrona przed przepięciami przejściowymi: tak
Materiał (obudowa): PA 6.6-FR
Funkcje: Funkcje
Wyładowanie pośrednie: ± 6 kV
Typ szyny montażowej, którą można zastosować: Szyna montażowa: 35 mm
Napięcie zasilania: 24 V DC
Minimalna moc nadawania: 0 dBm
Maksymalna moc nadawania: ≤ 18 dBm (regulowana za pomocą oprogramowania)
Minimalna czułość odbiornika: -106 dBm (16 kbit/s); -96 dBm (125 kbit/s); -93 dBm (250 kbit/s)
Bezprzewodowy: Bezprzewodowy
Granice systemu: Granice systemu
Liczba obsługiwanych uczestników: ≤ 250 (adresowanie za pomocą oprogramowania PSI-CONF)
Szeregowy: RS-485: Szeregowy: RS-485
Prędkość transmisji danych: 16 kbit/s (regulowana); 125 kbit/s (ustawienie fabryczne, regulowane); 250 kbit/s (regulowana)
Serial: Interfejs konfiguracyjny: Serial: Interfejs konfiguracyjny
Kierunek: dwukierunkowy
Odstęp między kanałami: 1,3 MHz
Liczba grup kanałów: 8
Liczba kanałów w grupie: 55
Homologacje radiowe: Europa, USA, Kanada, inne kraje w sklepie internetowym
Pasmo częstotliwości: 2,4 GHz
Standard bezprzewodowy: Trusted Wireless
Zatwierdzenie radiowe Australia, RCM: Zatwierdzenie radiowe Australia, RCM
Licencja radiowa Brazylia, ANATEL: Licencja radiowa Brazylia, ANATEL
Licencja radiowa Indie, WPC: Licencja radiowa Indie, WPC
Licencja radiowa Meksyk, IFT: Licencja radiowa Meksyk, IFT
Zatwierdzenie Korea Południowa, KC: Zatwierdzenie Korea Południowa, KC

Model katalogowy producenta: RAD-EE-2400-RS485

Rodzaj produktu: Moduł radiowy

Napięcie robocze: 24 V/DC

Numer katalogowy producenta: 1081818

Wymiary: (D x S x W) 114.5 x 17.5 x 116 mm

Zakres temperatury roboczej: -20 °C (min)

Minimalna temperatura robocza: -20 °C

Szerokość produktu: 17.5 mm

Wysokość produktu: 116 mm

Długość produktu: 114.5 mm

Maksymalna temperatura otoczenia: 70 °C

Minimalna temperatura otoczenia: -20 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Moduł radiowy

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Moduł radiowy

Opis

Nadajnik-odbiornik radiowy 2,4 GHz z interfejsem RS-485, złącze antenowe RSMA (żeńskie), sieci typu punkt-punkt, gwiazda i krata do 250 stacji, zasięg do 500 m (w linii prostej), do użytku na całym świecie
