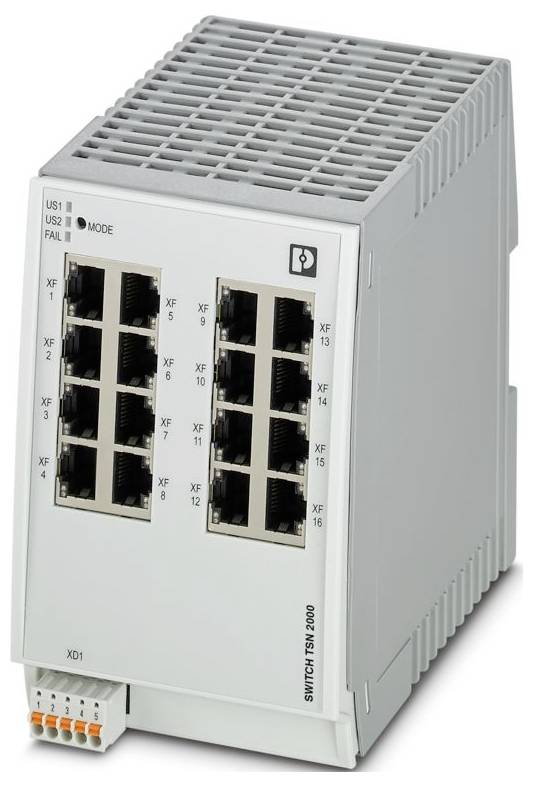

Zdjęcie poglądowe
Phoenix Contact 1232304 FL SWITCH TSN 2316 Switch przemysłowy Ethernet 10 / 100 / 1000 MBit/s
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (7139,00 zł / Sztuka)
7139,00 zł
5804,07 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Zarządzany przełącznik TSN 2000
- Projekt: W kształcie książki
- Typ połączenia: Połączenie sprężynowe wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 85 mm
- Wysokość: 130 mm
- Głębokość: 115 mm
- Materiał obudowy: poliwęglan wzmocniony włóknem
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-6-4
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Stopień zanieczyszczenia: 2
- Dopuszczalna wilgotność (praca): 10% ... 95% (bez kondensacji)
- Wstrząs (praca): 30 g (EN 60068-2-27)
- Wibracje (praca): zgodnie z normą IEC 60068-2-6: 5 g, 150 Hz
- Końcówka odizolowanego przewodu: 9 mm
- Ogólne: Wsparcie jest dostępne telefonicznie i na miejscu (obowiązują opłaty).
- Prędkość transmisji: 10/100/1000 Mb/s
- Maksymalna strata mocy w warunkach nominalnych: 30 W (US = min., Tamb = maks., DOI = maks.)
- Klasa ochrony: III (VDE 0106)
- Ciśnienie powietrza (robocze): 79 kPa ... 108 kPa do 2000 m n.p.m. (bez obniżania wartości znamionowych)
- Długość transmisji: 100 m (na segment)
- Zakres napięcia zasilania: 12 V DC ... 57 V DC
- Dopuszczalna wilgotność (przechowywanie/transport): 10% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór energii: 740 mA
- Tętnienia resztkowe: 3,6 VPP (w dopuszczalnym zakresie napięcia)
- Funkcja: Funkcja
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Odporność na zakłócenia EN 61000-6-2
- Wskaźnik stanu: diody LED: US1, US2 (zasilanie), awaria (styk alarmowy), 2 diody LED na port Ethernet (łącze/aktywność i prędkość)
- Fizyka transmisji: Miedź
- Czas MTTF: 257,17 lat (standard SN 29500, temperatura 25 °C, współczynnik wypełnienia 21%); 126,12 lat (standard SN 29500, temperatura 40 °C, współczynnik wypełnienia 34,25%); 25,76 lat (standard SN 29500, temperatura 60 °C, współczynnik wypełnienia 100%)
- Dostawa: Dostawa
- Ciśnienie powietrza (przechowywanie/transport): 79 kPa ... 108 kPa do 2000 m n.p.m. (bez obniżania wartości znamionowych)
- Bez substancji utrudniających zwilżanie farby: Tak
- Typowy pobór prądu: 740 mA (przy napięciu US = 24 V DC i temperaturze otoczenia 25 °C)
- Maksymalny pobór prądu: 2,5 A (US = min., Tamb = maks., DOI = maks.)
- Uwaga odnośnie rodzaju podłączenia: Do zasilania należy stosować wyłącznie kable miedziane o dopuszczalnym zakresie temperatur -40 °C... 70 °C (przy Tamb = 60 °C)
- Liczba kanałów: 16 (porty RJ45)
- Medium transmisyjne: miedź
- Diagnostyka lokalna: napięcie zasilania US1/2 diody LED US1, US2 zielone; FAIL różne diody LED czerwone; stan łącza LINK dioda LED zielona
- Cechy szczególne: Proces rozwoju certyfikowany zgodnie z normą IEC 62443-4-1; Zgodność z normą IEC 62443-4-2
- Podstawowa funkcjonalność: przełącznik typu „store and forward”, zgodny ze standardami IEEE 802.3.
- Funkcje przełącznika: Funkcje przełącznika
- Funkcje diagnostyczne: Historia RMON; LLDP (protokół Link Layer Discovery Protocol); pułapki SNMP; dublowanie portów N:1; ACD (wykrywanie konfliktów adresów); SysLog; monitorowanie CRC
- Funkcje filtrowania: Jakość usługi (8 klas priorytetów); Klasa usługi; DiffServ/DSCP; Priorytetyzacja portów; VLAN (do 32 sieci VLAN); IGMP Snooping/Querier (v1/v2); Automatyczne zapytanie o port; Rozszerzone filtrowanie multicast
- Konfiguracja IP: klient DHCP; opcja DHCP 82 (agent przekaźnikowy); serwer DHCP (oparty na puli, oparty na portach); BootP; DCP (protokół wykrywania i konfiguracji)
- Tabela adresów MAC: 32k
- Zarządzanie: zarządzanie oparte na sieci Web (HTTP/HTTPS); zarządzanie użytkownikami oparte na rolach (LDAP, RADIUS); SNMPv1/v2/v3; interfejs wiersza poleceń (Telnet, SSH)
- Nadmiarowość: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); obsługa dużego drzewa; LACP (Link Aggregation Control Protocol); redundancja systemu PROFINET S2
- Funkcje dodatkowe: Ramki Jumbo (maks. 9600 bajtów); Transmisja MMS i GOOSE (IEC 61850-8-1); Transmisja Modbus/TCP
- Synchronizacja czasu: SNTP (Simple Network Time Protocol); gPTP (IEEE 802.1AS); IEEE 1588v2 (Transparent Clock)
- Funkcje bezpieczeństwa: Funkcje bezpieczeństwa
- Funkcjonalność: Funkcjonalność
- Oznaczenie wyjścia: Wyjście alarmowe
- Cyfrowy:: Cyfrowy:
- Ethernet (RJ45): Ethernet (RJ45)
- Diody sygnalizacyjne: odbiór danych, stan łącza
- Podłączenie zasilania: poprzez COMBICON, maks. przekrój przewodu 1,5 mm²
- Konfiguracja testowa: zasilanie 24 V / uziemienie funkcjonalne 500 V DC 1 min; interfejs Ethernet / wszystkie inne potencjały 2,25 kV DC 1 min
- Wskaźniki stanu i diagnostyki: Diody LED: US1, US2 (zasilanie), Awaria (styk alarmowy), 2 diody LED na port Ethernet (łącze/aktywność i prędkość)
- Napięcie zasilania (DC): 24 V DC (redundantne)
- Zgodność EMC: EN 61000-6-2 EN 61000-4-2 (ESD) Kryterium B; EN 61000-6-2 EN 61000-4-3 (Pola elektromagnetyczne) Kryterium A; EN 61000-6-2 EN 61000-4-4 (EFT/Serw) Kryterium A; EN 61000-6-2 EN 61000-4-5 (Udar) Kryterium A; EN 61000-6-2 EN 61000-4-6 (Odporność przewodząca) Kryterium A; EN 61000-6-2 EN 61000-6-4 (Emisje) Klasa A; EN 61000-6-2 EN 61000-6-4 (Emisje przewodzone) Klasa A
- Napięcie sterujące stykiem sygnalizacyjnym: typ. 24 V DC
- Klasa zgodności PROFINET: Klasa zgodności B
- Funkcja urządzenia PROFINET: Urządzenie PROFINET; Szybki rozruch
- Bezpieczeństwo portu: oparte na adresie MAC, RADIUS (IEEE 802.1X), ominięcie uwierzytelniania MAC
- Rodzaj produktu
Switch przemysłowy Ethernet
- Szybkość transmisji LAN
1000 MBit/s
- Szybkość transmisji
10 / 100 / 1000 MBit/s
- Podstawowa funkcjonalność
Switch zarządzalny
- Ilość portów Ethernet
16
- Ilość portów 10/100/1000 MBit/s
16 x
- Jumbo Frames
tak
- Szerokość produktu
85 mm
- Wysokość produktu
130 mm
- Głębokość produktu
115 mm
- Model katalogowy producenta
FL SWITCH TSN 2316
- Interfejs
RJ45
IP20
- Napięcie robocze
24 V/DC
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-40 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 Switch przemysłowy Ethernet 10 / 100 / 1000 MBit/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 Switch przemysłowy Ethernet 10 / 100 / 1000 MBit/s
Opis
Zarządzany przełącznik TSN serii 2000, 16 portów RJ45 10/100/1000 Mb/s, klasa zgodności PROFINET B, proces rozwoju certyfikowany zgodnie z normą IEC 62443-4-1, zgodny z normą IEC 62443-4-2
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
