Phoenix Contact 2702136 Antena

Zestaw montażowy anteny z uchwytem słupowym, obejmami U, śrubami i kołkami. Do łatwego montażu anten.

Zdjęcie poglądowe

Wtyk koncentryczny wykonany z srebrnego metalu, z przodu otwarty do podłączenia kabla. Stosowany głównie w systemach antenowych lub satelitarnych.

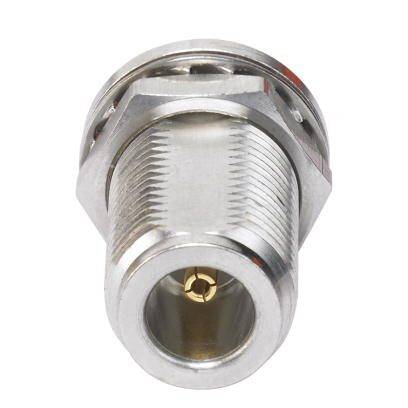

Srebrne złącze współosiowe w zbliżeniu, widoczne są gwint i środek do podłączenia kabla. Stosowane głównie w urządzeniach elektronicznych.

Rysunek rozstrzelony zestawu mocującego. Prezentuje komponenty do montażu metalowego słupa wraz ze strzałkami i wymiarami: 57 mm, 30 mm, 7,5 mm.

Schemat mocowania podparcia rury. Przedstawia śruby i zaciski przytrzymujące rurę w pozycji pionowej; odpowiedni dla średnicy Ø30 - 45.

Diagram systemu antenowego z złączami i cylindryczną anteną po prawej stronie. Kable łączące pomiędzy elementami.

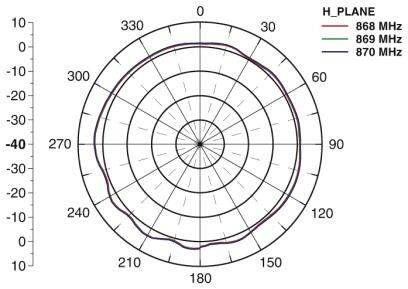

Diagram polarny dla H_PLANE przedstawia częstotliwości 868 MHz, 869 MHz oraz 870 MHz. Kąty w stopniach na skali zewnętrznej, decybele na skali wewnętrznej.

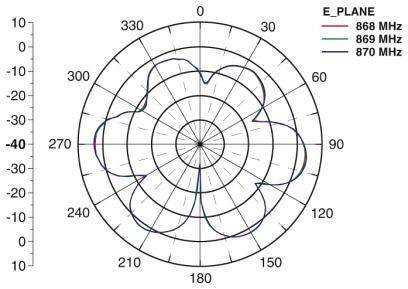

Diagram polarny przedstawia E_Plane dla częstotliwości 868, 869 i 870 MHz. Linie radialne oznaczają stopnie. Linie prezentują wzór rozkładu częstotliwości.

1/8

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w czw. 1.10

Liczba

Sztuki

Suma (974,80 zł / Sztuka)

974,80 zł

1199,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP67
Temperatura otoczenia (praca): Od -40°C... 75 °C
Kąt rozwarcia poziomego 360°
Kąt rozwarcia w pionie: 30°
Polaryzacja: linearna, pionowa
Impendancja: 50 Ω
Rodzaj połączenia: N (żeński)
Materiał: Tworzywo sztuczne wzmocnione włóknem szklanym (obudowa anteny) / tworzywo sztuczne wzmocnione włóknem szklanym (uchwyt) / V2A (śruba u)
Rodzaj montażu: Montaż na maszcie lub na ścianie
Średnica zewnętrzna: 30 mm... 45 mm (maszt)
Średnica: 20 mm

Rodzaj produktu: Antena

Model katalogowy producenta: ANT-OMNI-868-01

Numer katalogowy producenta: 2702136

Wysokość produktu: 620 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209811 Phoenix Contact 2702136 Antena

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209811 Phoenix Contact 2702136 Antena

Opis

Do użytku w obszarach zagrożonych wybuchem. Do średnich odległości. Do swobodnie ruchomych zastosowań. Do połączeń wielopunktowych lub z siateczki.

Opis tego produktu został przetłumaczony automatycznie.
