Phoenix Contact 2702137 Antena

Białe urządzenie elektroniczne z metalowym wspornikiem i śrubami mocującymi, prawdopodobnie antena lub wzmacniacz sygnału.

Zdjęcie poglądowe

Metalowy złącz koncentryczny do połączeń elektrycznych, widok z przodu. Cylindryczny kształt z gwintem zapewniającym pewne mocowanie.

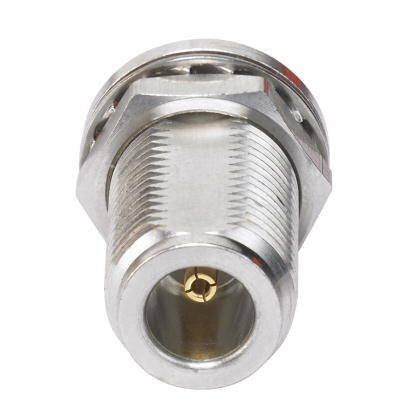

Współosiowe złącze TV z metalową obudową i widocznym przewodem wewnętrznym, używane do podłączania urządzeń telewizji kablowej.

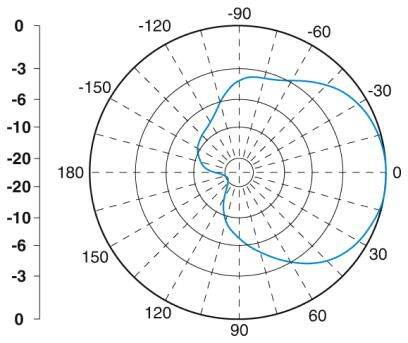

Diagram polarny z krzywą przedstawiający rozkład danych od -180 do +180 stopni, gdzie osie pokazują siłę od -20 do 0.

Rysunek prostokątnego zaworu wodnego z wymiarami: szerokość 80 mm, wysokość 100 mm, głębokość 35 mm. Widok boczny i czołowy.

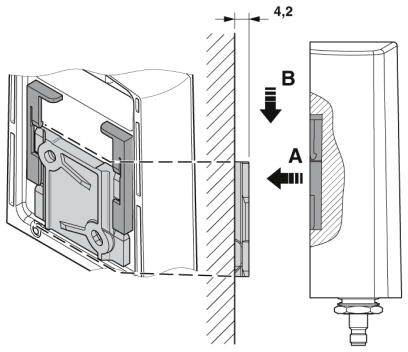

Diagram przedstawia mocowanie konsoli urządzenia do ściany. Dwie kierunki są oznaczone strzałkami 'A' i 'B'.

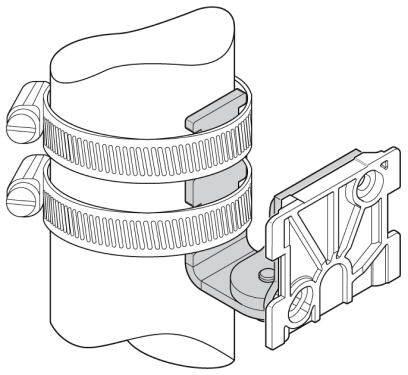

Rysunek techniczny przedstawia obejmę z dwoma pętlami. Obejma jest zamocowana na rurze i przytrzymuje prostokątny uchwyt.

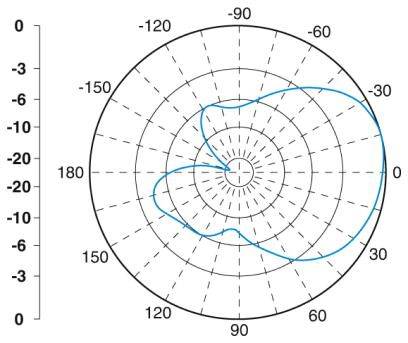

Diagram biegunowy przedstawia punkty danych z kątami od -180 do 180 stopni oraz wartościami radialnymi od -20 do 0, zobrazowanymi za pomocą niebieskiej linii.

Ilustracja instrukcji montażu: Dwa kołki rozporowe i śruby są wkładane w płytę. Płyta posiada trzy otwory.

1/9

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w czw. 1.10

Liczba

Sztuki

Suma (1031,71 zł / Sztuka)

1031,71 zł

1269,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Informacje przed zawarciem umowy zgodnie z rozporządzeniem UE o ochronie danych osobowych

Dane techniczne

Stopień ochrony: IP67
Temperatura otoczenia (praca): Od -40°C... 75 °C
Kąt rozwarcia poziomego 135°
Kąt rozwarcia w pionie: 90°
Polaryzacja: okrężny prawoskrętny
Impendancja: 50 Ω
Rodzaj połączenia: N (żeński)
Materiał: Lexan EXL 9330 (obudowa anteny) / V2A (uchwyt) / V2A (zacisk masztowy)
Rodzaj montażu: Montaż na maszcie lub na ścianie
Średnica zewnętrzna: 25 mm... 85 mm (maszt)

Rodzaj produktu: Antena

Model katalogowy producenta: ANT-DIR-868-01

Numer katalogowy producenta: 2702137

Wymiary: (D x S x W) 35 x 80 x 101 mm

Szerokość produktu: 80 mm

Wysokość produktu: 101 mm

Długość produktu: 35 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209812 Phoenix Contact 2702137 Antena

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209812 Phoenix Contact 2702137 Antena

Opis

Do użytku w obszarach zagrożonych wybuchem. Odporny na wodę morską. Do zastosowań w środowisku odbitym. Do stacjonarnych lub liniowych zastosowań ruchomych. Do połączeń punkt-punkt.

Opis tego produktu został przetłumaczony automatycznie.
