Name: Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Rozrusznik silnika 24 V/DC Natężenie znamionowe 3 A
Brand: Phoenix Contact
SKU: 2225744
Availability: BackOrder

Szary moduł elektroniczny z pomarańczowymi złączami, stosowany do sterowania lub monitorowania w szafach elektrycznych.

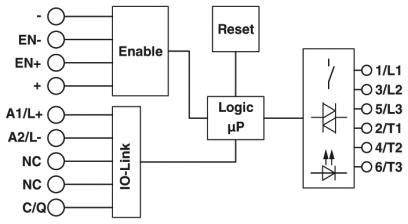

Schemat elektryczny urządzenia elektronicznego z resetem, logiką mikroprocesorową, wejściami IO-Link oraz wskaźnikami LED. Połączenia dla EN-, EN+, A1/L+, A2/L-, NC, C/Q.

'Schematyczne przedstawienie schematu elektrycznego. Po lewej: we/wy dla IO-Link i Enable. Po prawej: logika, reset, wskaźniki LED z numeracją.'

1/3

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (1299,00 zł / Sztuka)

1299,00 zł

1056,10 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj montażu: Montaż na szynie nośnej
Stopień ochrony: IP20
Długość zdejmowania izolacji: 10 mm
Maks. Wysokość zastosowania<: 2000 m.
Częstotliwość sieci 50/60 Hz
ZAKRES NAPIĘCIA ZASILANIA STEROWANIA: 19.2 V/DC - 30 V/DC
Prąd znamionowy 65 ma
Wejście nazwy: Wejście enable
Strata mocy: Od 0.88 w do 4.1 W.
Wskaźnik napięcia roboczego: Zielona dioda LED
Wskaźnik statusu: Żółta dioda LED
Wskaźnik błędów: Czerwona dioda LED
Złącze: Obwód sterujący
Rodzaj rozruchu silnika: Rozrusznik nawrotny
Przekrój przewodu: 0.2 mm2 - 2.5 m²
Przekrój przewodu AWG 24 - 14
Mierzone napięcie szczytowe: 6 kV
Znamionowe napięcie izolacji 550 V.

Napięcie silnika: 500 V AC V/AC

Rodzaj produktu: Rozrusznik silnika

Prąd przyłączeniowy: 3 A

Napięcie robocze: 42 V/AC, 550 V/AC

Napięcie znamionowe: 24 V/DC

Liczba faz roboczych: 3

Numer katalogowy producenta: 2908669

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Model katalogowy producenta: ELR H5-IES-PT/500AC-3-IOL

Wymiary: (S x W x G) 22.5 x 127 x 114 mm

Połączenie komponentów: zacisk push-in

Szerokość produktu: 22.5 mm

Wysokość produktu: 127 mm

Głębokość produktu: 114 mm

Maksymalna temperatura: +55 °C

Minimalna temperatura: -5 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Rozrusznik silnika 24 V/DC Natężenie znamionowe 3 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Rozrusznik silnika 24 V/DC Natężenie znamionowe 3 A

Opis

Rozrusznik hybrydowy silnika do przełączania silników 3~ do 500 V AC oraz prąd wyjściowy 3 a z regulowanym wyłącznikiem przeciążeniowym, funkcją wyłącznika awaryjnego do SIL 3 / PL e i złączem Push-in. Podłączenie do IO-Link.
