Name: Phoenix Contact MACX-MR-C-10 1336510 Przekaźnik monitorujący Ilość wyjśc przekaźnikowych: 2
Brand: Phoenix Contact
SKU: 3586763
Availability: SoldOut

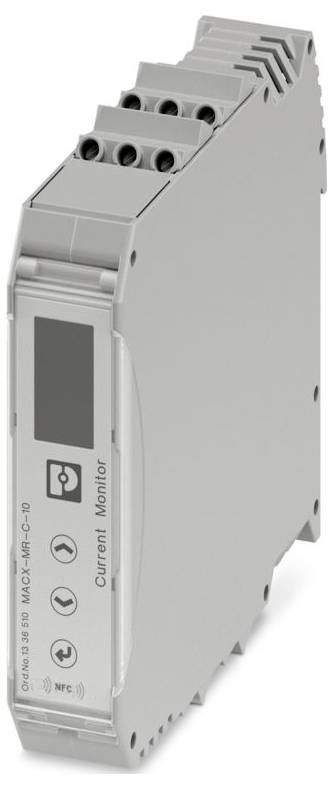

Kompaktne urządzenie do monitorowania prądu w kolorze szarym z czterema zaciskami i małym wyświetlaczem, stosowane w systemach elektrycznych do monitorowania przepływu prądu.

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik monitorujący

Ilość wyjśc przekaźnikowych

Model katalogowy producenta

MACX-MR-C-10

Wejścia pomiarowe

Messeingang

Wymiary

(D x S x W) 114 x 22.5 x 109 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (949,00 zł / Sztuka)

949,00 zł

771,54 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj połączenia: śrubowe.
Moment dokręcania: 0,5 Nm ... 0,6 Nm (5 funtów na cal ... 7 funtów)
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 14
Szerokość: 22,5 mm
Wysokość: 109 mm
Głębokość: 114 mm
Klasa palności zgodnie z UL 94: V0
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP40 (obudowa); IP20 (zaciski)
Temperatura otoczenia (praca): -25 °C ... 60 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/Przepisy: EN 61000-6-4
Kategoria przepięcia III
Stopień zabrudzenia 3
Dopuszczalna wilgotność (praca): 10% ... 95 %
Wstrząs (operacyjny): Kategoria 1
Wibracje (praca): Klasa B
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
Zakres częstotliwości: 48 Hz 400 Hz
Oznaczenie: GB/T 14048.5
UL, USA / Kanada: UL, USA / Kanada
Maksymalna strata mocy w warunkach nominalnych: 15 W.
Tryb pracy: Prąd w obwodzie zamkniętym lub zasada przerwania przewodu
Zakres napięcia zasilania: 24 V AC ... 240 V prądu przemiennego -15% ... +10%; 24 V prądu stałego ... 240 V prądu stałego -25% ... +30 %
CE: CE
Znamionowy pobór mocy: 15 VA (1,5 W)
Funkcja: Podprąd; Nadprąd; Okno
Instrukcja montażu: na szynie standardowej NS 35 zgodnie z normą EN 60715
Oznaczenie normy: EN 50155, GB/T 25119
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Odporność na zakłócenia EN 61000-6-2
Maksymalne napięcie przełączania: 250 V AC
Zakres prądu wejściowego: 0 A AC/DC ... 10 A AC/DC
Dostawa: Dostawa
Konfiguracja styków: 2 styki przełączne bezpotencjałowe
Napięcie znamionowe izolacji: 600 V
Przełączanie: Przełączanie
Dyrektywa kolejowa: Dyrektywa kolejowa
Materiał styków AgSnO2
Maksymalna zdolność wyłączania (obciążenie rezystancyjne): 2000 VA (8 A/250 V AC)
Żywotność elektryczna: ok. 1 x 10⁵ cykli przełączania, obciążenie rezystancyjne 2000 V A
Znamionowe napięcie udarowe wytrzymywane: 6 kV
Bezpiecznik wyjściowy: 8 A (szybko działający)
Czas ponownego uruchomienia: 200 ms
Sprzęt elektroniczny w pojazdach szynowych: Sprzęt elektroniczny w pojazdach szynowych
Właściwości izolacyjne: Wytyczne kolejowe: Właściwości izolacyjne: Wytyczne kolejowe
Typ sieci: 1-fazowa
Izolacja galwaniczna: 300 V
Oznaczenie wejścia: Wejście pomiarowe
Zmienna pomiarowa: prąd stały, prąd przemienny sinusoidalny (40 Hz ... (500 Hz)
Prąd znamionowy: 15 A AC/DC
Rezystancja wejściowa prądu wejściowego: 5 mΩ
Maksymalny współczynnik temperaturowy: 0,05%/K
Zakres ustawień opóźnienia wyzwalania: 0 s ... 99,9 sekundy
Dokładność podstawowa: 1% (> 1 A, ±10 mA (0 … 1 A)
Dokładność powtórzeniowa: 0,5 %
Materiał izolacyjny typu obudowy: PBT
CCC: CCC
Klasa temperatury pracy: OT4
Rozszerzona klasa temperatury roboczej przy uruchomieniu: ST2
Klasa zmiany temperatury: H1
Przerwanie zasilania/przełączanie zasilania: S2;S3/C1;C2
Poziomy zagrożenia: HL1;HL2;HL3
Powłoka ochronna: PC2

Model katalogowy producenta: MACX-MR-C-10

Rodzaj produktu: Przekaźnik monitorujący

Ilość wyjśc przekaźnikowych: 2

Wejścia pomiarowe: Messeingang

Wymiary: (D x S x W) 114 x 22.5 x 109 mm

Szerokość produktu: 22.5 mm

Wysokość produktu: 109 mm

Długość produktu: 114 mm

Głębokość produktu: 114 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3586763 Phoenix Contact MACX-MR-C-10 1336510 Przekaźnik monitorujący Ilość wyjśc przekaźnikowych: 2

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3586763 Phoenix Contact MACX-MR-C-10 1336510 Przekaźnik monitorujący Ilość wyjśc przekaźnikowych: 2

Opis

Przekaźnik monitorujący prąd, zasilanie szerokozakresowe 24 V AC/DC … 240 V AC/DC, z regulowanymi progami, opóźnieniem reakcji i konfigurowalnymi funkcjami.

Opis tego produktu został przetłumaczony automatycznie.
