Picotronic 70135084 Laser liniowy LB650-5-3(22x120)10DEG-AP-F1000, klasa 2M, 5 mW, 650 nm

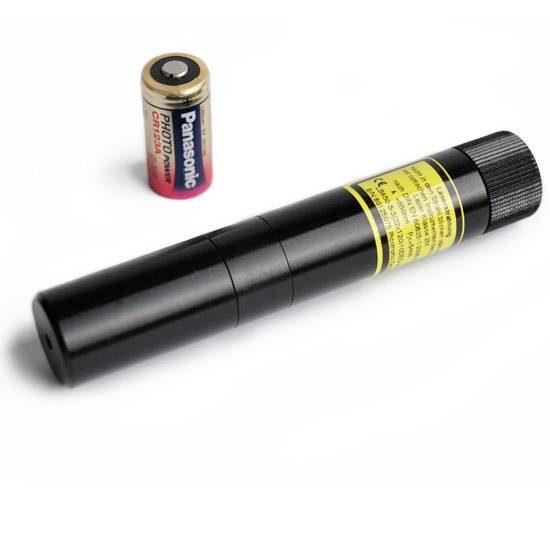

Czarny wskaźnik laserowy z żółtym ostrzeżeniem leży na białym tle. Obok niego znajduje się bateria Panasonic.

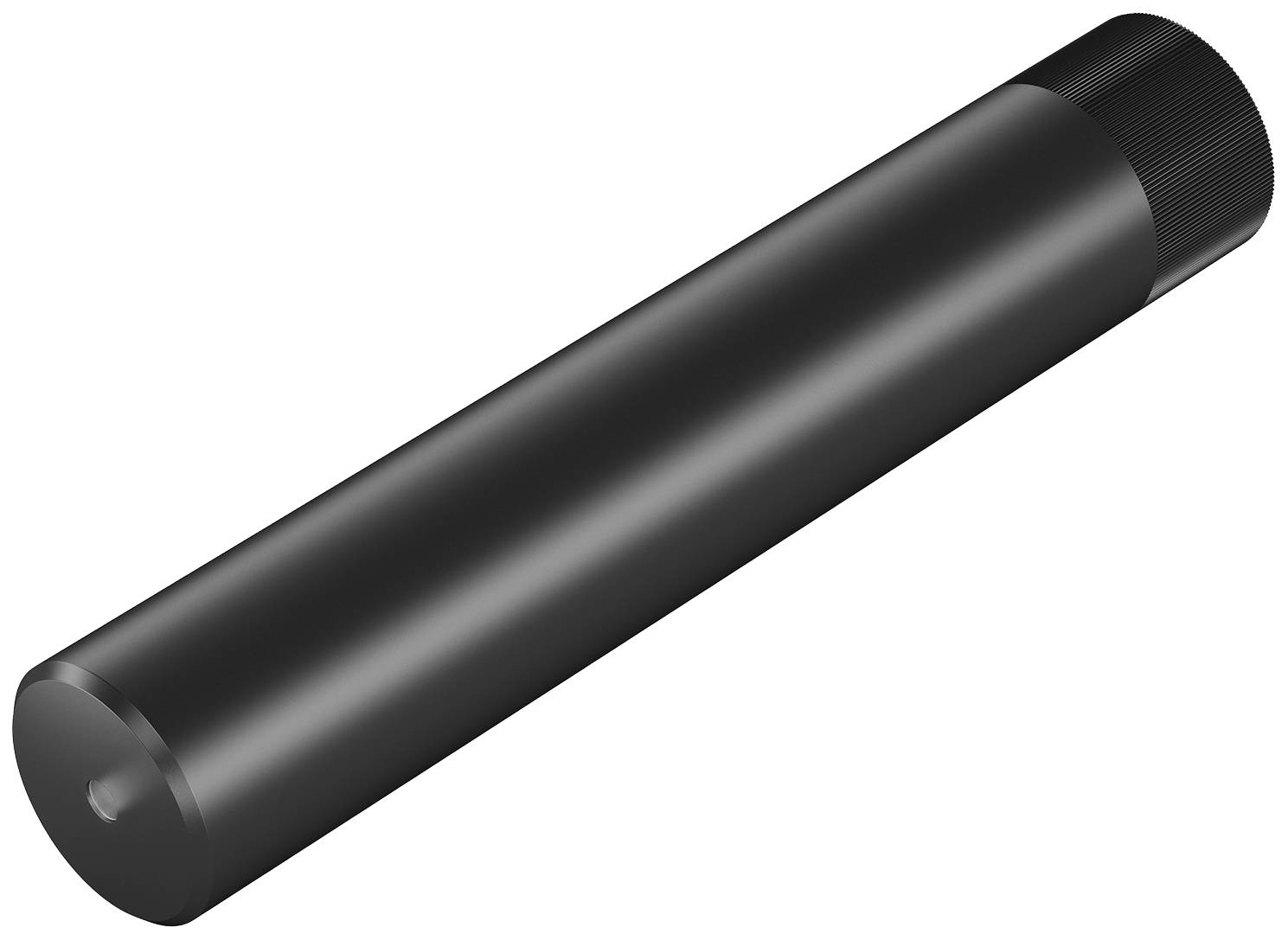

Czarny cylindryczny kołek, leżący, z prążkowanym końcem.

Cienka czerwona linia przebiega poziomo na czarnym tle.

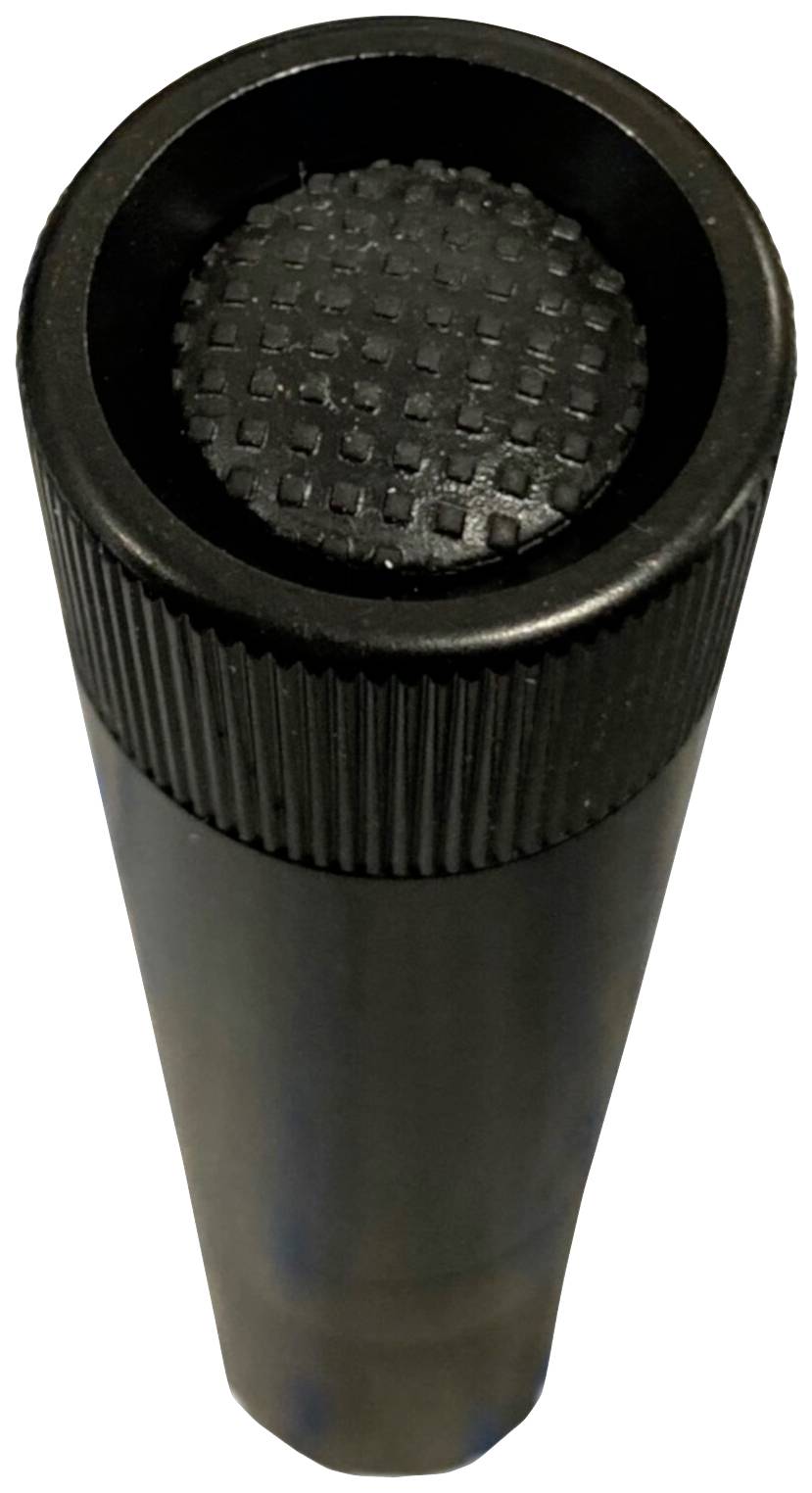

Cylindryczny czarny obiekt o żebrowanej powierzchni i wypukłym, okrągłym czubku. Funkcja lub kontekst nie są jasne.

Deska drewniana jest precyzyjnie cięta piłą tarczową, co widać po obracającej się tarczy tnącej i czerwonych liniach prowadzących lasera.

Rysunek techniczny koła z dwoma średnicami: zewnętrzną Ø22 i wewnętrzną Ø3,5.

Rysunek techniczny cylindrycznego obiektu o długości 120 mm, średnicy 22 mm. Rowkowanie na prawym końcu o długości 15 mm.

Prosty, cylindryczny obiekt, prawdopodobnie długopis lub coś podobnego, z żłobionym wieczkiem i gładką powierzchnią.

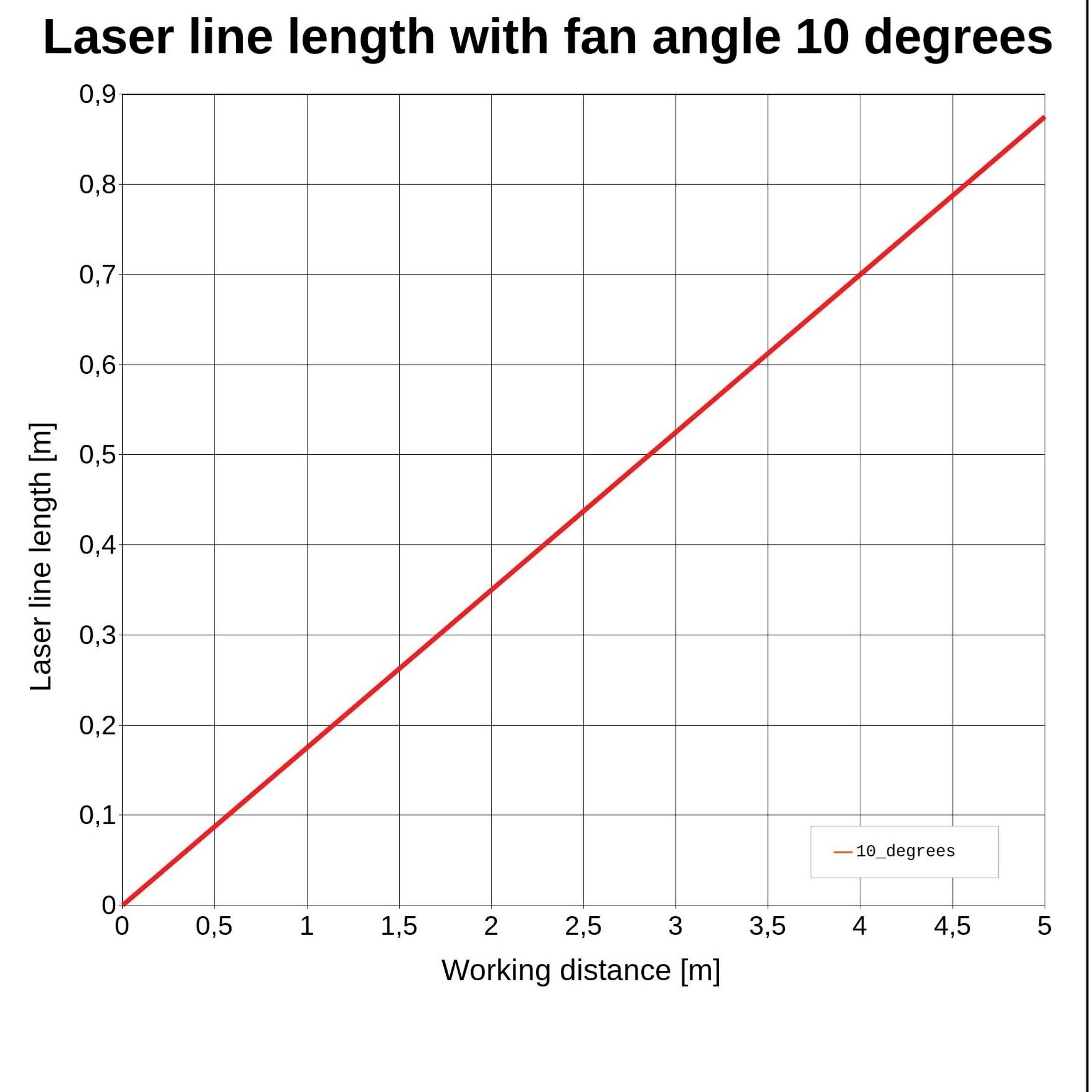

Diagram: Długość linii laserowej przy kącie wentylatora 10 stopni. Osie: Odległość robocza [m], Długość linii laserowej [m]. Przedstawia liniowy wzrost.

1/9

Rodzaj produktu

Laser liniowy

Charakterystyka świecenia

liniowe

Długość fali

650 nm

Moc

5 mW

Średnica produktu

22 mm

Dostawa w pon. 28.09

37 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (673,98 zł / Sztuka)

673,98 zł

829,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Laser liniowy, czerwony, 650nm, 5mW, 10°, klasa lasera 2M, skupienie 1m, 3V DC, 22x120mm, oś równoległa, zasilanie bateryjne

Klasa lasera: 2M
Charakterystyka świecenia: liniowe

Dodatkowe informacje:

Dane techniczne

Materiał: Aluminium
Moc optyczna: 5mW
Żywotność: 10 000 godzin
Temperatura robocza: od -20°C do 50 °C
Temperatura przechowywania od -40°C do 80 °C
Kształt belki: linia
Klasa lasera 2M
Rozbieżność: B - 0,3 mrad
Kąt rozwarcia: 10 °
Zasięg: 1 m
Optyka: soczewki szklane z powłoką antyrefleksyjną
Technologia laserowa: dioda jednomodowa
Ostrość: stała (1000 mm)
Potencjał mieszkaniowy: VDD(+)
Średnica wyjściowa optyki: 3,5 mm
Kolor obudowy: czarny

Rodzaj produktu: Laser liniowy

Charakterystyka świecenia: liniowe

Właściwość ogniskowania: stałe ognisko 1000 mm

Długość fali: 650 nm

: 5 mW

Średnica produktu: 22 mm

Długość produktu: 120 mm

Klasa lasera: 2M

Kąt przesłony: 10°

Rozbieżność wiązki: 0.3 mrad

Odległość robocza: 1 m

Napięcie robocze: 3 V/DC

Natężenie robocze: 20 mA

Materiał: aluminium

Wymiary: (Ø x W) 22 mm x 120 mm

Waga: 94.6 g

Zgodne z RoHS: Tak

Szerokość produktu: 22 mm

Wysokość produktu: 120 mm

Maksymalna temperatura: 50 °C

Minimalna temperatura: -20 °C

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2987473 Picotronic 70135084 Laser liniowy LB650-5-3(22x120)10DEG-AP-F1000, klasa 2M, 5 mW, 650 nm

Informacje

Informacje 2987473 Picotronic 70135084 Laser liniowy LB650-5-3(22x120)10DEG-AP-F1000, klasa 2M, 5 mW, 650 nm

Deklaracja zgodności

Deklaracja zgodności 2987473 Picotronic 70135084 Laser liniowy LB650-5-3(22x120)10DEG-AP-F1000, klasa 2M, 5 mW, 650 nm

Opis

Charakterystyka

Laser liniowy, czerwony, 650nm, 5mW, 10°, klasa lasera 2M, skupienie 1m, 3V DC, 22x120mm, oś równoległa, zasilanie bateryjne
Typ LB650-5-3(22x120)10DEG-AP-F1000 to laser do rzutowania czerwonej linii lasera. Moduł laserowy emituje promieniowanie o długości fali 650nm. Moduł wymaga baterii (CR123A), która wchodzi w zakres dostawy i umożliwia bezprzewodową pracę przez kilka godzin. Laser ma kompaktową konstrukcję (22x120mm). Naciśnij raz przełącznik na końcu modułu laserowego, a laser zostanie włączony na stałe. Ponowne naciśnięcie powoduje ponowne wyłączenie lasera. Kąt otwarcia (10°) wytwarza linię lasera o długości 0,17 m przy odległości roboczej 1 m. Do zastosowań w przemyśle, rzemiośle, hobby lub obszarach wystawowych. Moduł ten należy do klasy lasera 2M.
Przełącznik zatrzaskowy: Jednokrotne naciśnięcie przełącznika na końcu modułu laserowego powoduje włączenie lasera na stałe. Ponowne naciśnięcie powoduje ponowne wyłączenie lasera.
Charakterystyka wiązki: linia, grubość linii 1mm@1m
Moc optyczna: 5mW (klasa lasera 2M); Ostrość: 1m
Kompaktowa konstrukcja: 22x120mm; Kąt otwarcia: 10°; Odchylenie osi do 1,0°; Kąt otwarcia (10°) wytwarza linię lasera o długości 0,17 m przy odległości roboczej 1 m.
Do oznaczania i pozycjonowania obiektów, a także zastosowań w przemyśle, rzemiośle, hobby lub obszarach wystawowych. Do działania wymagana jest bateria CR123A (w zestawie).
Do zestawu dołączona jest bateria typu CR123A.
