Picotronic Moduł laserowy punktowe czerwony 1 mW DB635-1-3-FA (14x45) -F20000

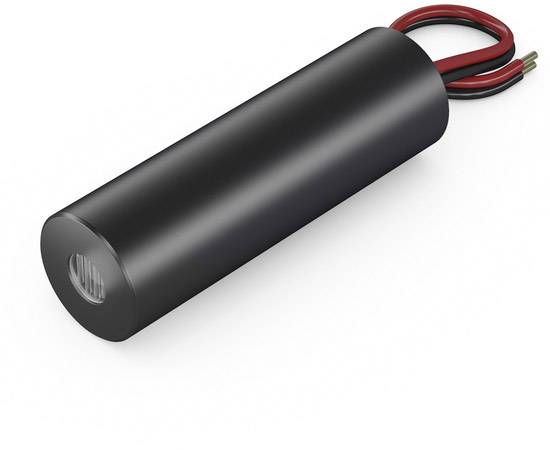

Czarny cylindryczny silnik elektryczny z dwoma wystającymi przewodami w kolorze czerwonym i czarnym na jednym końcu.

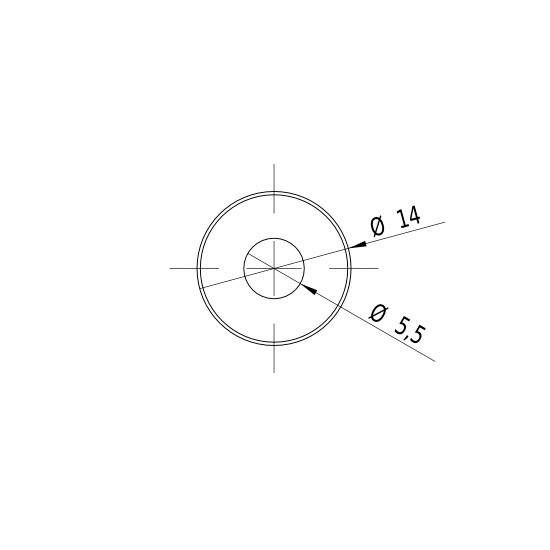

Rysunek techniczny pierścienia o średnicy zewnętrznej 14 mm i średnicy wewnętrznej 5,5 mm.

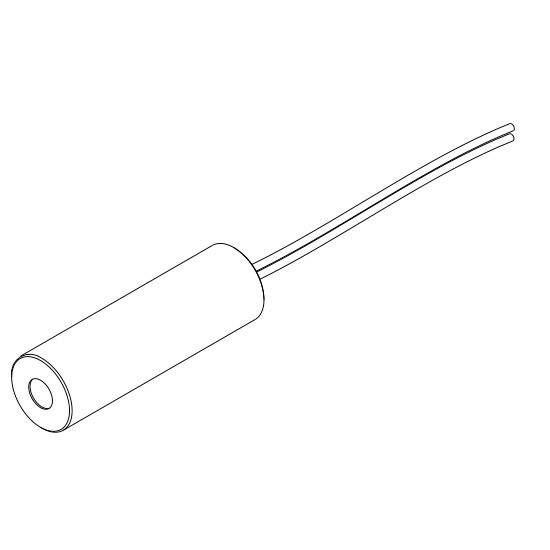

Prosty diagram przedstawia cylindryczną komponenty z dwoma wystającymi przewodami, które prawdopodobnie służą do połączenia elektrycznego.

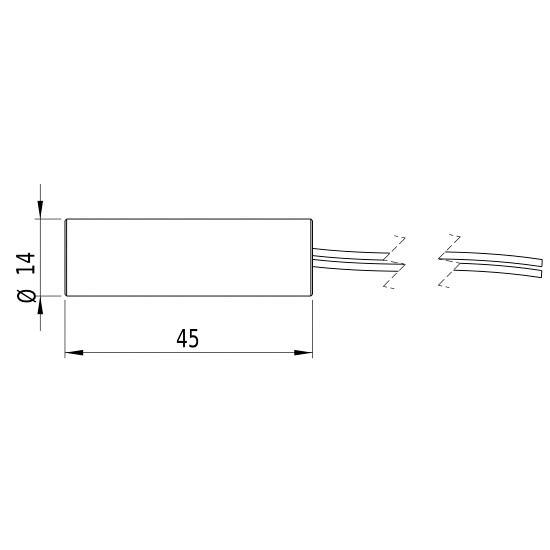

Schemat cylindrycznej części o średnicy 14 mm i długości 45 mm. Wystają dwa przewody.

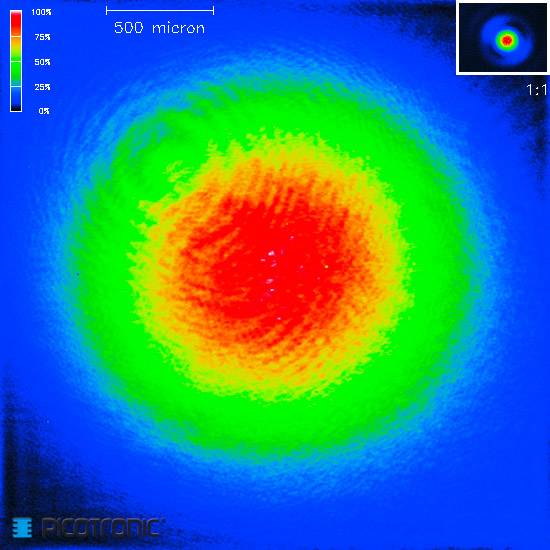

Kolorowy obraz przedstawia profil temperatury obiektu. Czerwone strefy są gorętsze, podczas gdy zielone i niebieskie strefy są chłodniejsze. Skala wskazuje 500 mikrometrów.

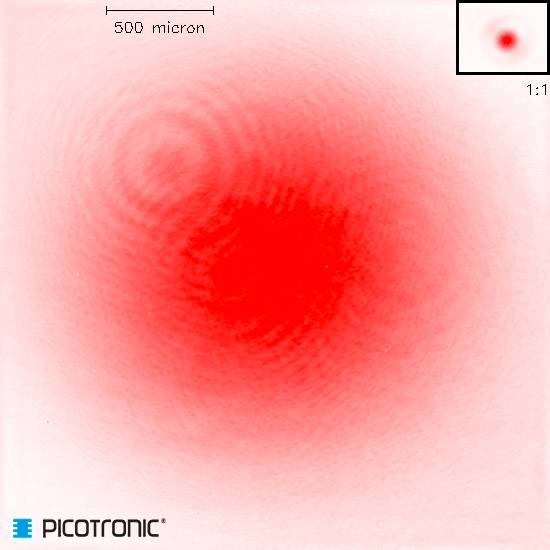

Czerwony wzór interferencyjny z promieniami fal. U góry po lewej stronie skala '500 mikronów'. Logo Picotronic w rogu.

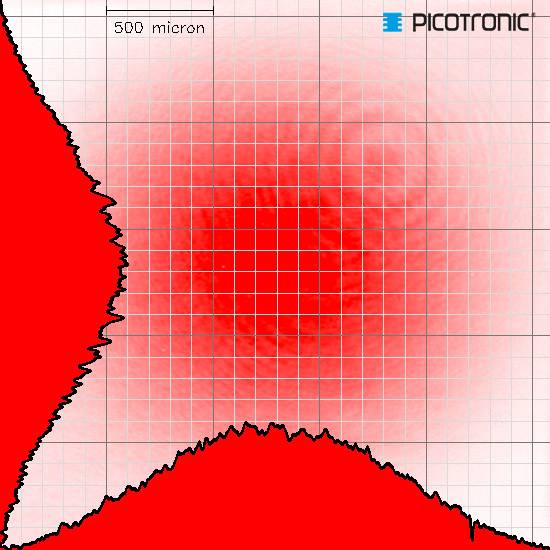

Obraz mikroskopowy przedstawia czerwony, ziarnisty wzór rozciągający się od lewej do prawej strony, z podziałką 500 mikronów w górnym lewym rogu.

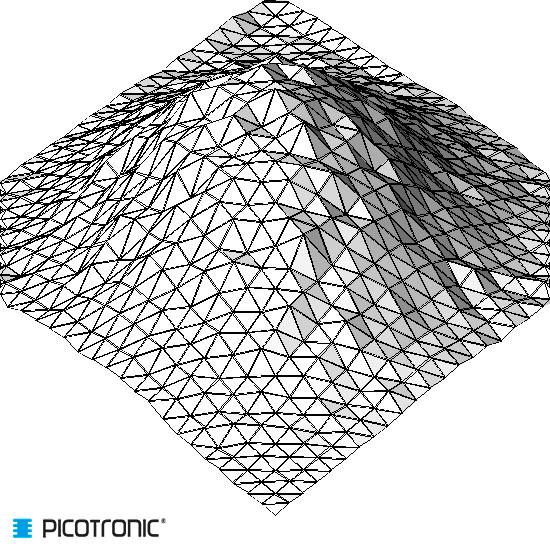

Trójwymiarowy model siatki nieregularnej powierzchni. Ilustruje różnice wysokości za pomocą sieci trójkątów.

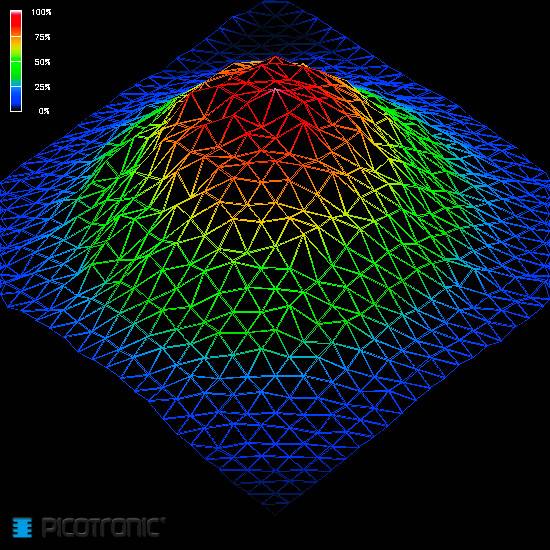

Trójwymiarowa grafika siatkowa przedstawia kolorowe zobrazowanie góry, gradient koloru od niebieskiego (0%) do czerwonego (100%) ukazuje różnice wysokości.
1/9
Rodzaj produktu
Moduł laserowy
Charakterystyka świecenia
punktowe
Długość fali
635 nm
Moc
1 mW
Klasa lasera
2
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Niedostępne
Zgłoś wątpliwości prawne

Cechy produktu

Punkt modułu laserowego

  • czerwony
  • Klasa lasera: 2
  • Charakterystyka świecenia: punktowe

Dodatkowe informacje:

  • Żółty znak ostrzegawczy z czarnym tekstem: 'Promieniowanie laserowe. Nie patrz w wiązkę. Laser klasy 2 zgodnie z DIN EN 60825-1:2008-05'.

Dane techniczne

  • Kabel przyłączeniowy o długości 100 mm
Rodzaj produktu

Moduł laserowy

Typ

DB635-1-3-FA (14x45) -F20000

Charakterystyka świecenia

punktowe

Właściwość ogniskowania

stałe ognisko 20 m

Kolor

czerwony

Długość fali

635 nm

1 mW

Klasa lasera

2

Rozbieżność wiązki

0.3 mrad

Odległość robocza

20 m

Napięcie robocze

3 V/DC

Natężenie robocze

32 mA

Materiał

aluminium

Zgodne z RoHS

Tak

Maksymalna temperatura

+50 °C

Minimalna temperatura

-20 °C

Do pobrania

Karta katalogowa

Karta katalogowa 1695925 Picotronic Moduł laserowy punktowe czerwony 1 mW DB635-1-3-FA (14x45) -F20000

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1695925 Picotronic Moduł laserowy punktowe czerwony 1 mW DB635-1-3-FA (14x45) -F20000

Informacje

Informacje 1695925 Picotronic Moduł laserowy punktowe czerwony 1 mW DB635-1-3-FA (14x45) -F20000

Deklaracja zgodności

Deklaracja zgodności 1695925 Picotronic Moduł laserowy punktowe czerwony 1 mW DB635-1-3-FA (14x45) -F20000

Opis

Uwagi

Klasa 2: promieniowanie laserowe! Przestrzegać przepisów bezpieczeństwa! Nie spoglądać na źródło wiązki (poparzenia siatkówki)!
