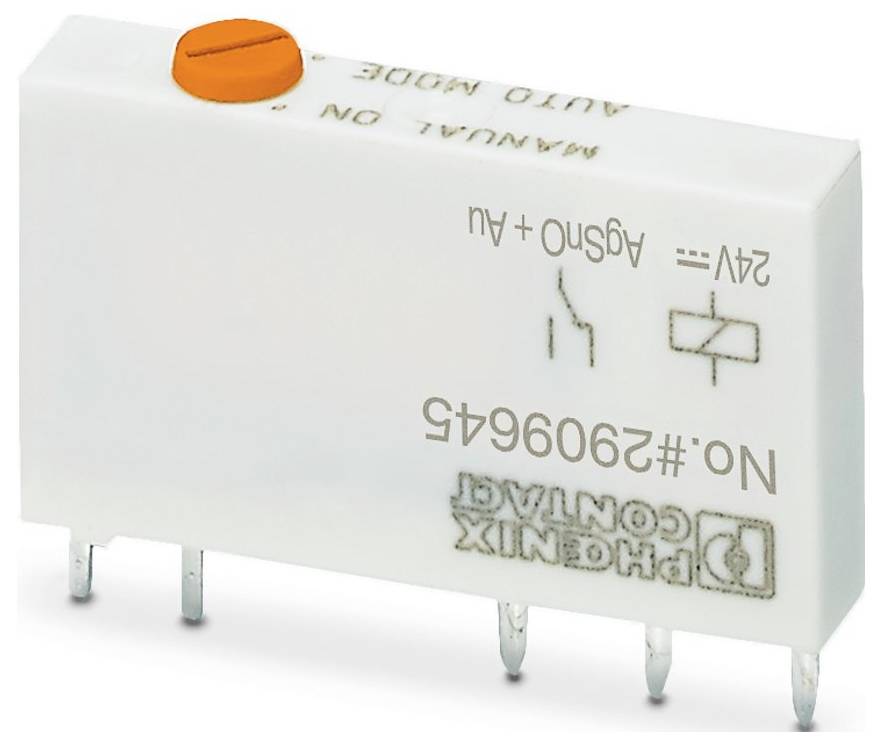

Zdjęcie poglądowe
Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21AU/MS 24 V/DC 1 zestyk przełączny 10 szt.
Rodzaj produktu
Przekaźnik miniaturowy
Rodzaj styku
1 zestyk przełączny
Napięcie znamionowe
24 V/DC
Maksymalne napięcie przełączania
250 V/AC
Model katalogowy producenta
REL-MR- 24DC/21AU/MS
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (409,00 zł / Sztuka)
409,00 zł
332,52 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przekaźnik
- Zawartość: 10 szt.
- REL-MR- 24DC/21AU/MS
Dane techniczne
- Typ połączenia: Połączenie wtykowe/lutowane
- Szerokość: 5 mm
- Wysokość: 28 mm
- Głębokość: 16 mm
- Kolor: biały (RAL 9010)
- Warunki środowiskowe: Warunki środowiskowe
- Klasa ochrony: RT II
- Temperatura otoczenia (praca): -40 ° C ... 85 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: IEC 60664; EN 50178; EN 61810-1
- Uwaga: Podane wartości obowiązują w przypadku, gdy warstwa złota jest uszkodzona.
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Pozycja montażowa: dowolna
- Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
- Maksymalna strata mocy w warunkach nominalnych: 0,17 W.
- Tryb pracy: 100% ED
- Zakres napięcia wejściowego: 14,4 V DC ... 66 V DC
- Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
- Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
- Maksymalne napięcie przełączania: 250 V AC
- Maksymalny prąd rozruchowy: 50 mA
- Status konserwacji danych: Status konserwacji danych
- Data ostatniej aktualizacji danych: 05.09.2025
- Napięcie wejściowe znamionowe UN: 24 V DC
- Zakres napięcia wejściowego względem UN: patrz schemat
- Typowy prąd wejściowy przy UN: 7 mA
- Konfiguracja styków: 1 styk przełączny
- Maksymalny prąd ciągły: 6 A
- Przełączanie: Przełączanie
- Żywotność mechaniczna: 1 x 10⁷ cykli przełączania
- Napięcie probiercze (uzwojenie/styk): 4 kV AC (50 Hz, 1 min., uzwojenie/styk)
- Strona patogenu: Strona patogenu
- Zachowanie podczas przełączania napędu: Monostabilny
- Napęd (biegunowość): niespolaryzowany
- Typowy czas reakcji: 5 ms
- Typowy czas nawrotu: 2,5 ms
- Rezystancja cewki: 3390 Ω ±10 % (przy 20 °C)
- Rodzaj styku przełączającego: Styk pojedynczy
- Materiał kontaktu: AgSnO
- Minimalne napięcie przełączania: 5 V (przy 100 mA)
- Minimalny prąd przełączania: 10 mA (przy 12 V)
- Maksymalna moc przełączania (obciążenie rezystancyjne): 140 W (przy 24 V DC); 20 W (przy 48 V DC); 18 W (przy 60 V DC); 23 W (przy 110 V DC); 40 W (przy 220 V DC); 1500 VA (przy 250 V AC)
- Moc przełączania: 2 A (przy 24 V, DC13); 0,2 A (przy 110 V, DC13); 0,1 A (przy 220 V, DC13); 3 A (przy 24 V, AC15); 3 A (przy 120 V, AC15); 3 A (przy 230 V, AC15)
- Przełączanie: gdy warstwa złota ulega zniszczeniu: Przełączanie: gdy warstwa złota ulega zniszczeniu
- Obciążenie silnika zgodnie z normą UL 508: 1/4 KM, 240 ... 277 V AC (normalnie zamknięty); 1/6 KM, 240 ... 277 V AC (normalnie otwarty)
- Rodzaj produktu
Przekaźnik miniaturowy
- Model katalogowy producenta
REL-MR- 24DC/21AU/MS
- Połączenie komponentów
wtyczka
lutowane
- Minimalne napięcie robocze
14.4 V/DC
- Maksymalne napięcie robocze
66 V/DC
- Czas reakcji
5 ms
- Czas rozpadu
2.5 ms
- Rodzaj styku
1 zestyk przełączny
- Materiał styku
AgSnO + złocenie elektrolityczne
- Napięcie znamionowe
24 V/DC
- Maksymalne napięcie przełączania
250 V/AC
- Maksymalna moc przełączania
1500 VA
- Moc cewki
0.17 W
- Cechy przekaźnika
wtykowy
RT II (przekaźnik)
- Maksymalna temperatura
85 °C
- Minimalna temperatura
-40 °C
- Długość produktu
16 mm
- Szerokość produktu
5 mm
- Wysokość produktu
28 mm
- Wymiary
(D x S x W) 16 x 5 x 28 mm
- Zawartość
10 szt.
- Głębokość produktu
16 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3580285 Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21AU/MS 24 V/DC 1 zestyk przełączny 10 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580285 Przekaźnik miniaturowy Phoenix Contact REL-MR- 24DC/21AU/MS 24 V/DC 1 zestyk przełączny 10 szt.
Opis
Miniaturowy przekaźnik mocy wtykowy, ze stykami wielowarstwowymi ze złota, 1 zestykiem przełącznym, obsługa ręczna, napięcie wejściowe 24 V DC
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
