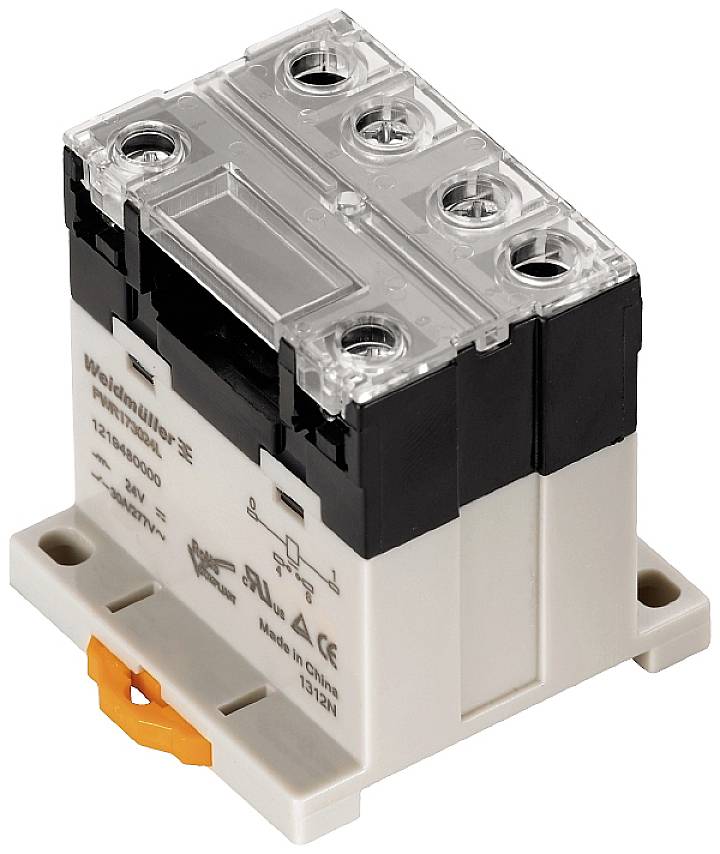

Przekaźnik sprzęgający Weidmüller PWR173524L
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przekaźnik sprzęgający
Rodzaj styku
1 NO
Napięcie znamionowe
24 V/AC
Maksymalne napięcie przełączania
277 V/AC
Maksymalne natężenie przełączania
30 A
Karta katalogowa (PDF)
Liczba (Rozmiar opakowania 10 szt.)
Suma (71,46 zł / Sztuka)
714,63 zł
878,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Wilgotność: 35...85% wzgl. Wilgotność, brak kondensacji
- Temperatura przechowywania: -25°C- 55 °C
- Prąd znamionowy AC: 87,3mA
- Moc znamionowa: 2.5VA
- Napięcie reakcji/odpadu typ.: 18 V / 3,6 V AC
- Wskaźnik stanu: zielona dioda LED
- Znamionowe napięcie przełączania: 277 VAC
- Prąd rozruchowy: 150A / 50ms
- Zdolność łączeniowa DC (omowa), maks.: 720 W @ 24 V
- Min. zdolność przełączania: 100 mA @ 12 V
- Maksymalna częstotliwość przełączania przy obciążeniu znamionowym: 0,1 Hz
- Szyna DIN TS 35
- Przycisk testowy: nie
- Wskaźnik położenia przełącznika mechanicznego: nie
- Napięcie znamionowe: 250 V
- Kategoria przepięcia III
- Stopień zabrudzenia 3
- Grupa materiału izolacyjnego: IIIa
- Wytrzymałość dielektryczna wejście - wyjście: 4 kVeff / 1 min
- Wytrzymałość dielektryczna styk otwarty: 2 kVeff / 1 min
- Napięcie wytrzymywane impulsowo: 6 kV (1,2/50 µs)
- opóźnienie wyłączenia:< 10ms
- Rezystancja styku: ≤ 50mΩ
- Zakres mocowania, przyłącze znamionowe, min (strona sterująca): 0,5 mm²
- Zakres mocowania, przyłącze znamionowe, maks. (strona sterująca): 2,5 mm²
- Min. moment dokręcania (strona sterująca): 0,5 Nm
- Moment dokręcania, maks. (strona sterująca): 1,2 Nm
- Rozmiar ostrza (strona kontrolna): gr. PH2
- Zakres mocowania, przyłącze znamionowe, min (strona obciążenia): 0,5 mm²
- Zakres mocowania, przyłącze znamionowe, maks. (strona obciążenia): 4 mm²
- Moment dokręcania, min (strona obciążenia): 0,5 Nm
- Moment dokręcania, maks. (strona obciążenia): 1,2 Nm
- Wymiar lemiesza (strona obciążenia): gr. PH2
- Rodzaj produktu
Przekaźnik sprzęgający
- Model katalogowy producenta
PWR173524L
- Połączenie komponentów
śrubowe
- Kolor
beżowy
- Rodzaj styku
1 NO
- Materiał styku
AgSnO2
- Napięcie znamionowe
24 V/AC
- Maksymalne napięcie przełączania
277 V/AC
- Maksymalne natężenie przełączania
30 A
- Maksymalna moc przełączania
8300 VA
- Prześwit odstępu cewki/styku
5.5 mm
- Rezystancja cewki
275 Ω
IP10
- Maksymalna temperatura
+55 °C
- Minimalna temperatura
-25 °C
- Głębokość produktu
55 mm
- Szerokość produktu
50.5 mm
- Wysokość produktu
34 mm
- Wymiary
(S x W x G) 50.5 x 34 x 55 mm
- Zawartość
10 szt.
- Waga
119.6 g
- Zgodne z RoHS
Tak
- Maksymalne natężenie ciągłe
30 A
- Napięcie robocze
24 V/AC
- Natężenie rozruchowe
150 A
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 1912159 Przekaźnik sprzęgający Weidmüller PWR173524L
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1912159 Przekaźnik sprzęgający Weidmüller PWR173524L
Opis
Uwagi
Produkt kierowany jest dla Przedsiębiorców
