Name: Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP 1145207
Brand: Phoenix Contact
SKU: 3564773
Availability: BackOrder

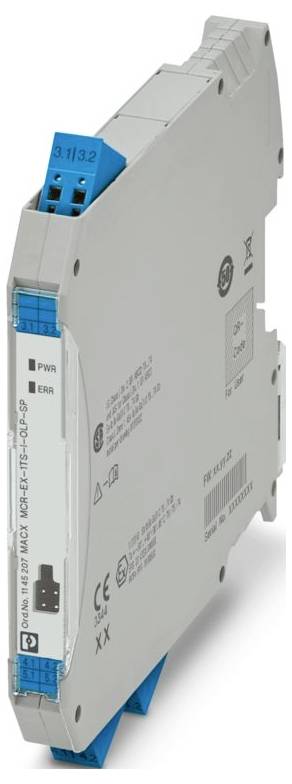

Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP 1145207-0

Zdjęcie poglądowe

Model katalogowy producenta

MACX MCR-EX-1TS-I-OLP-SP

Napięcie zasilania

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 30 V DC V/DC

Wymiary

(D x S x W) 113.7 x 12.5 x 116 mm

Podłączenie

Złącze wtykowe

Zakres temperatury roboczej

-40 °C (min)

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 7.01.2027

Liczba

Sztuki

Suma (1559,00 zł / Sztuka)

1559,00 zł

1267,48 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Field Analog
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
Przekrój przewodu AWG: 24 ... 16
Szerokość: 12,5 mm
Wysokość: 116 mm
Głębokość: 113,7 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 85 °C
Temperatura otoczenia (przechowywanie/transport): -50 °C ... 100°C
Wysokość: ≤ 4000 m (nad poziomem morza)
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 8 mm
ATEX: ATEX
IECEx: IECEx
Prędkość transmisji: 1200 bodów
Oznaczenia: IS dla klasy I, dywizji 2, grup A, B, C, D | T6...T4;AIS / Klasa I / dywizja 1/ABCD
Zakres napięcia zasilania: zasilanie z pętli, nie wymaga zewnętrznego zasilania; 11 V DC ... 30 V DC
CE: CE
Certyfikat: IECEx EPS 20.0060X
Zakres napięcia wejściowego: -20 mV ... 100 mV (minimalny zakres pomiaru: 5 mV)
Sygnał: Sygnał
Klasa klimatyczna: B2
CSA: CSA
Wskaźnik funkcji: czerwona dioda LED
Obsługiwane protokoły: HART
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Liczba kanałów: 1
Opóźnienie włączania: ≈ 7 s (HART); ≈ 7 s (wartość mierzona)
Napięcie testowe: 2 kV AC (50 Hz, 60 s)
Funkcjonalność: Funkcjonalność
Komunikacja danych (obejście): Komunikacja danych (obejście)
Sygnał wejściowy: Temperatura
Prąd sygnału wyjściowego: 4 mA ... 20 mA; 20 mA ... 4 mA
Maksymalny prąd wyjściowy: 23 mA
Głębokość NS 35/7,5: 114,5 mm (zatrzaskowe na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
Konfiguracja: Oprogramowanie; HART
Liczba wejść: 1
Była instalacja (EPL): GB; Dyw. 1
Obwody Ex i (EPL): Ga;Div. 1
Targi: Targi
Typy czujników, które można stosować (RTD): czujniki Pt, Ni, Cu: 2-, 3-, 4-żyłowe
Zakres rezystancji liniowej: 10 Ω ... 2000 Ω (minimalny zakres pomiarowy: 10 Ω)
Zakres pomiaru temperatury: -250 °C ... 2500 °C (zakres zależy od typu czujnika)
Zakres pomiaru temperatury: ≥ 10 K (RTD); ≥ 50 K (TC)
Zastosowalne typy czujników (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Sygnał: Prąd: Sygnał: Prąd
Obciążenie: (UL - 11 V) / 0,023 A
Odpowiedź skokowa (0-99%): 1 s (TC); 1 s (RTD)
Izolacja galwaniczna wejścia/wyjścia: Izolacja galwaniczna wejścia/wyjścia
Kodowanie HART: FSK ± 0,5 mA
Wersja HART: 7
Filtr częstotliwości sieciowej: 50/60 Hz
Rezystancja komunikacyjna: ≥ 250 Ω

Model katalogowy producenta: MACX MCR-EX-1TS-I-OLP-SP

Napięcie zasilania: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 30 V DC V/DC

Wymiary: (D x S x W) 113.7 x 12.5 x 116 mm

Podłączenie: Złącze wtykowe

Zakres temperatury roboczej: -40 °C (min)

Minimalna temperatura robocza: -40 °C

Numer katalogowy producenta: 1145207

Szerokość produktu: 12.5 mm

Wysokość produktu: 116 mm

Długość produktu: 113.7 mm

Maksymalna temperatura otoczenia: 85 °C

Minimalna temperatura otoczenia: -40 °C

Waga: 0.14 kg

UKCA: tak

Rodzaj produktu: Przetwornik pomiarowy temperatury

Do pobrania

Karta katalogowa

Karta katalogowa 3564773 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP 1145207

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564773 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-1TS-I-OLP-SP 1145207

Opis

Nadajnik temperatury z wyjściem pętli Ex i do przesyłania sygnałów czujników RTD i TC, a także przetworników rezystancji i napięcia za pomocą sygnału 4 mA ... 20 mA. HART, wzmacniacz izolacyjny Ex i, konfiguracja standardowa, złącze wtykowe

Opis tego produktu został przetłumaczony automatycznie.
