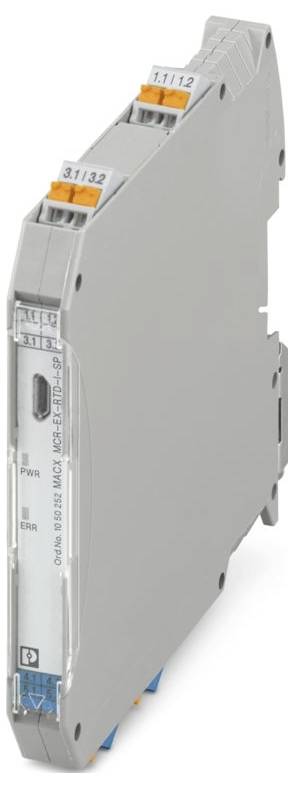

Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-RTD-I-SP 1050252
EAN:
Numer producenta
Numer produktu
Model katalogowy producenta
MACX MCR-EX-RTD-I-SP
Napięcie zasilania
24 V/DC
Wymiary
(D x S x W) 113.7 x 12.5 x 107.9 mm
Podłączenie
Złącze wtykowe
Numer katalogowy producenta
1050252
Karta katalogowa (PDF)
Liczba
Suma (1169,92 zł / Sztuka)
1169,92 zł
1439,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: MACX Analog
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu AWG: 24 ... 14;24 ... 22 (podwójna końcówka przewodu bez osłony plastikowej); 20 ... 16 (podwójna końcówka przewodu z tuleją plastikową)
- Szerokość: 12,5 mm
- Wysokość: 107,9 mm
- Głębokość: 113,7 mm
- Kolor: szary (RAL 7042)
- Materiał obudowy: PA 6.6-FR
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... 49 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
- Wysokość: ≤ 2000 m (Dane techniczne odnoszą się do wysokości ≤2000 m n.p.m.). Na duże wysokości> 2000 m n.p.m. (patrz karta danych).
- Normy/Przepisy: EN 61000-4-6
- Uwaga: Podczas procesu interferencji mogą wystąpić niewielkie odchylenia.
- Typ montażu: montaż na szynie DIN
- Kategoria przepięcia: II
- Stopień zanieczyszczenia: 2
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Końcówka odizolowanego przewodu: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Oznaczenie: 2Ex ec ic [ia Ga] IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Strata mocy: ≤ 0,76 W
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC
- CE: CE
- Certyfikat: BY/112 02.01 TP012 103.01 00082
- Sygnał: Sygnał
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
- INMETRO: INMETRO
- Odporność na zakłócenia EN 61000-6-2
- Wskaźnik stanu: zielona dioda LED (napięcie zasilania); czerwona dioda LED, migająca z częstotliwością 2,8 Hz (błąd linii lub czujnika na wejściu lub wyjściu, ERR); czerwona dioda LED, migająca z częstotliwością 1,4 Hz (symulacja, ERR); czerwona dioda LED, świecąca światłem ciągłym (błąd modułu, ERR)
- Oznaczenie: Zaburzenia przewodzone
- Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
- Zastosowanie: Temperatura
- Dostawa: Dostawa
- Liczba kanałów: 1
- Ograniczenie użytkowania: Ograniczenie użytkowania
- Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
- Izolacja: Bezpieczna separacja
- Klasa palności wg UL 94 (obudowa): V0 (obudowa)
- Dane dotyczące budowy statków: Dane dotyczące budowy statków
- Temperatura: B
- Wilgotność: B
- Wibracje: A
- EMC: B
- Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
- Napięcie znamionowe izolacji: 60 Vrms (IEC/EN 60079-11)
- Napięcie testowe: 1,75 kV
- Przekrój przewodu giętkiego (2 przewody o tym samym przekroju): 0,25 mm² ... 0,34 mm² (podwójna końcówka przewodu bez osłony plastikowej); 0,5 mm² ... 1,5 mm² (podwójna końcówka przewodu z osłoną plastikową)
- Maksymalne napięcie wyjściowe Uo: 6 V
- Maksymalny prąd wyjściowy Io: 16,6 mA (RTD w konfiguracji 4-przewodowej); 13 mA (RTD w konfiguracji 3-przewodowej); 7,1 mA (RTD w konfiguracji 2-przewodowej); 16,6 mA (2x RTD w konfiguracji 2-przewodowej); 13 mA (potencjometr)
- Maksymalna moc wyjściowa Po: 25,2 mW (liniowa)
- Maksymalne napięcie bezpieczne: 60 V AC/DC
- Obciążenie/prąd wyjściowy obciążenia: ≤ 600 Ω
- Funkcjonalność: Funkcjonalność
- Liczba wyjść: 1
- Napięcie znamionowe zasilania: 24 V DC -20% ... +25 %
- Izolacja galwaniczna: Izolacja galwaniczna
- Typowy współczynnik temperaturowy: 0,01%/K
- Pobór mocy: ≤ 1 W
- Prąd sygnału wyjściowego: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
- Maksymalny prąd sygnału wyjściowego: ≥ 21 mA
- Typowe odchylenie od wartości pełnej skali: 1%
- Głębokość NS 35/7,5: 114,5 mm (zatrzaskowe na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
- Konfiguracja: Oprogramowanie
- Opis wejścia: iskrobezpieczne
- Liczba wejść: 1
- Była instalacja (EPL): Gc;Div. 2
- EAC Ex: EAC Ex
- Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11: Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11
- Obwody Ex i (EPL): Ga;Da;Ma;Div. 1
- Maksymalna pojemność wewnętrzna Ci: 44 nF
- Poziom integralności bezpieczeństwa (SIL, IEC 61508): Poziom integralności bezpieczeństwa (SIL, IEC 61508)
- Izolacja galwaniczna wejścia/wyjścia/zasilania IEC/EN 61010-1: Izolacja galwaniczna wejścia/wyjścia/zasilania IEC/EN 61010-1
- Maksymalna dopuszczalna całkowita rezystancja linii: 50 Ω (na linię)
- Targi: Targi
- Izolacja galwaniczna wejścia/zasilania IEC/EN 60079-11: Izolacja galwaniczna wejścia/zasilania IEC/EN 60079-11
- Typy czujników, które można stosować (RTD): czujniki Pt, Ni, Cu: 2-, 3-, 4-żyłowe
- Zakres rezystancji liniowej: 0 Ω ... 50 kΩ
- Prąd zasilania czujnika: 10 µA ... 210 µA (do 2x 210 µA z 3-żyłowym)
- IIB/IIIC (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 460 mH / 1000 µF
- IIC (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 40 µF
- IIC (układ mieszany): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 555 nF
- Zakres pomiaru temperatury: -200 °C ... 850 °C (zakres zależy od typu czujnika)
- Zakres pomiaru temperatury: ≥ 50 K
- Sygnał: Prąd: Sygnał: Prąd
- Odpowiedź skokowa (0-99%): ≤ 1,7 s
- Zdolność systematyczna: Zdolność systematyczna
- Typowy błąd transmisji: 0,1% (np. dla Pt 100, zakres 300 K, 4 ... 20 mA)
- Konfigurowalny/Programowalny: tak
- Tętnienia wyjściowe (prąd):< 15 µASS;< 10 µArms
- Zachowanie w przypadku błędu czujnika: dowolnie definiowalne
- Dane dotyczące bezpieczeństwa: Zaciski: 4.1, 4.2, 5.1, 5.2: Dane dotyczące bezpieczeństwa: Zaciski: 4.1, 4.2, 5.1, 5.2
- IIA/I (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 850 mH / 1000 µF
- IIB/IIA (obwód mieszany): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 950 nF
- IIIC/I (układ mieszany): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 950 nF
- Zakres wysokości operacyjnej (≤ 2000 m): Zakres wysokości operacyjnej (≤ 2000 m)
- Zakres wysokości roboczej (≤ 3000 m): Zakres wysokości roboczej (≤ 3000 m)
- Zakres wysokości:> 4000 m ... 5000 m
- Zakres wysokości roboczej (≤ 4000 m): Zakres wysokości roboczej (≤ 4000 m)
- Zakres wysokości operacyjnej (≤ 5000 m): Zakres wysokości operacyjnej (≤ 5000 m)
- Zakres rezystancji potencjometru: 0 Ω ... 50 kΩ
- EAC Ex: EAC Ex
- Model katalogowy producenta
MACX MCR-EX-RTD-I-SP
- Napięcie zasilania
24 V/DC
- Wymiary
(D x S x W) 113.7 x 12.5 x 107.9 mm
- Podłączenie
Złącze wtykowe
- Numer katalogowy producenta
1050252
- Szerokość produktu
12.5 mm
- Wysokość produktu
107.9 mm
- Długość produktu
113.7 mm
- Waga
0.15 kg
- UKCA
tak
- Rodzaj produktu
Przetwornik pomiarowy temperatury
Do pobrania
Karta katalogowa
Karta katalogowa 3562261 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-RTD-I-SP 1050252
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562261 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-RTD-I-SP 1050252
Opis
Nadajnik temperatury Ex i: Zamienia sygnały z termometrów rezystancyjnych zainstalowanych w strefie Ex i przesyła sygnał 0/4-20 mA do obciążenia w strefie bezpiecznej. Swobodnie programowalne, izolacja 3-drożna, SIL, złącze wtykowe, konfiguracja standardowa.
