Name: Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799
Brand: Phoenix Contact
SKU: 2225812
Availability: BackOrder

Urządzenie elektrotechniczne z różnymi złączami i oznaczeniami. Widoczne są trójkątne symbole i liczby.

'Diagram modułu elektronicznego: Strzałka wskazuje od IN do OUT. Symbole wewnątrz: Rezystor, napięcie/prąd U,I, pętla, przełącznik z 3x oraz POWER.'

Diagram systemu sterowania: połączenia między czujnikami, wejściami/wyjściami oraz strefami 0, 1, 2. Pasywne jednostki PLC/DCS.

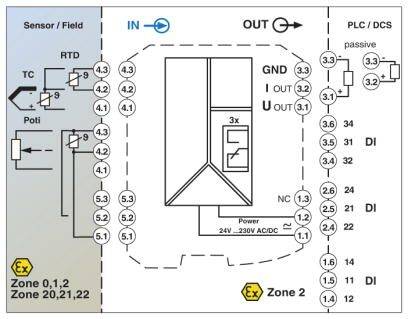

Schemat elektrycznego obwodu bezpieczeństwa: Czujniki, wejścia i wyjścia, zasilanie. Strefy są zabezpieczone przeciwwybuchowo (Ex). Główne styki: GND, I OUT, U OUT.

1/4

Model katalogowy producenta

MACX MCR-EX-T-UIREL-UP-SP

Napięcie zasilania

24 V - 230 V

Pobór prądu

100 mA

Sygnał wyjściowy

4 ma - 20 mA

Zakres temperatury

OD -40°C DO +85 °C

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 28.12

Liczba

Sztuki

Suma (2479,00 zł / Sztuka)

2479,00 zł

2015,45 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Odpowiednie typy czujników (RTD): Czujniki PT, Ni, Cu: 2-, 3-, 4-przewodowe
ODPOWIEDNIE TYPY CZUJNIKÓW (TC): B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Zakres pomiaru temperatury: -250 °C - +2500 °C (zakres w zależności od typu czujnika)
Zakres sygnału wejściowego: Od 0 Ω do 50 kΩ
Pobór mocy: < 2.4 W
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu: 0.2 mm2 - 1.5 m²
Przekrój przewodu AWG 24 - 16

Model katalogowy producenta: MACX MCR-EX-T-UIREL-UP-SP

Napięcie zasilania: 24 V - 230 V

Pobór prądu: 100 mA

Sygnał wyjściowy: 4 ma - 20 mA

Zakres temperatury: OD -40°C DO +85 °C

Obciążenie: 600 Ω

Opis: Przetworniki pomiarowe temperatury

Wymiary: (D x S x W) 113.5 x 35.2 x 117.7 mm

Podłączenie: Złącze push-in

Zakres temperatury roboczej: -250 °C (min)

Minimalna temperatura robocza: -250 °C

Opornik wejścia: 0 Ω - 50 kΩ

Numer katalogowy producenta: 2924799

Szerokość produktu: 35.2 mm

Wysokość produktu: 117.7 mm

Długość produktu: 113.5 mm

Maksymalna temperatura otoczenia: +65 °C

Minimalna temperatura otoczenia: -20 °C

UKCA: tak

Rodzaj produktu: Przetwornik pomiarowy temperatury

Do pobrania

Karta katalogowa

Karta katalogowa 2225812 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225812 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799

Opis

Programowanie podczas pracy, przy podłączonym obwodzie pomiarowym ex oraz bez napięcia poprzez adapter programowania IFS-USB-PROG. Wejście dla termometrów oporowych, termoelementów, czujników rezystancyjnych, potencjometrów i źródeł mV, [ex ia] IIC. Kompensacja temperatury: Oddzielny wtyk

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
