Name: Schlegel SSWSTBII_C009 SSWSTBII_C009 Przełącznik ścienny zawiera przełącznik obrotowy manualne, przełącznik obrotowy cza
Brand: Schlegel
SKU: 2238611
Availability: BackOrder

Czarny metalowy łącznik gwintowany z płaską główką, przeznaczony do zastosowań przemysłowych lub podłączania maszyn.

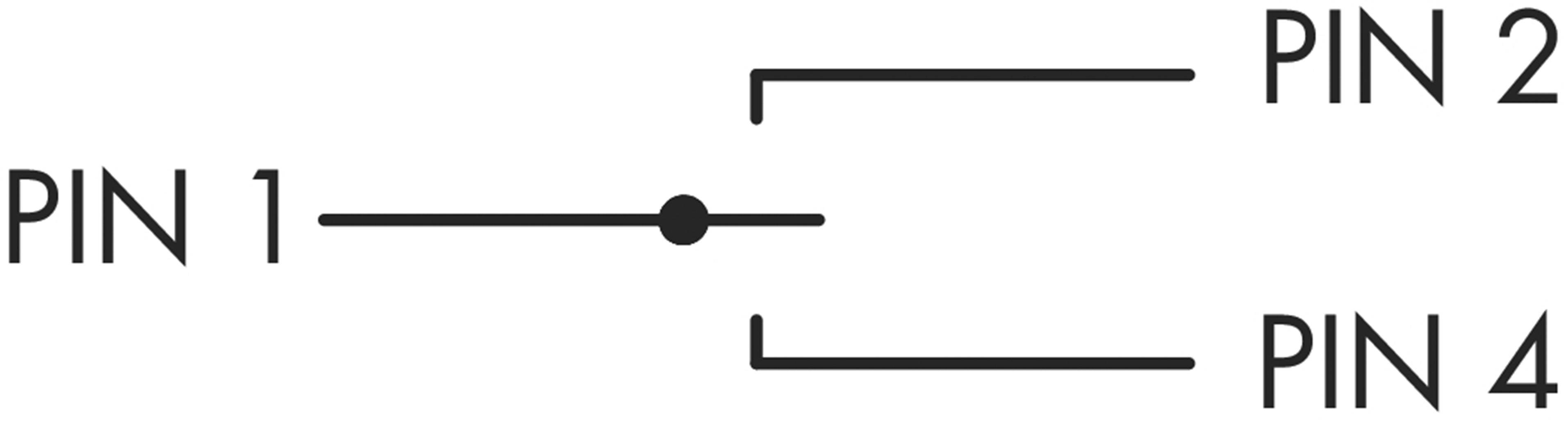

Schemat elektrycznego planu połączeń. Pin 1 jest połączony ze wspólnym punktem, który prowadzi do Pin 2 i Pin 4, symbolizuje wspólne okablowanie.

'PIN 1' jest połączony z 'PIN 2' lub 'PIN 4' za pomocą przełącznika.

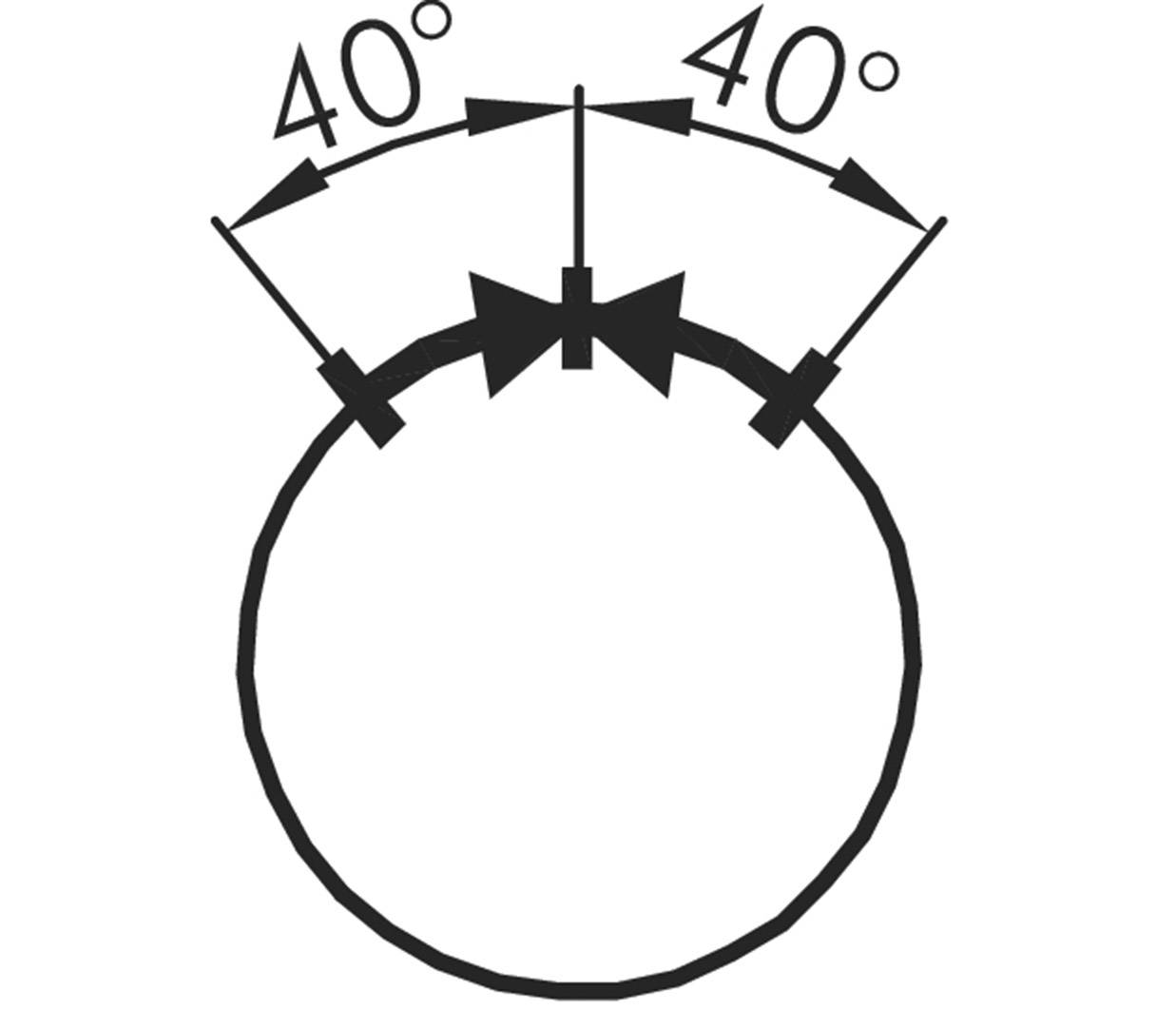

Okrąg z dwoma kątami wewnętrznymi po 40 stopni, przedstawiony przez strzałki wychodzące z obwodu koła.

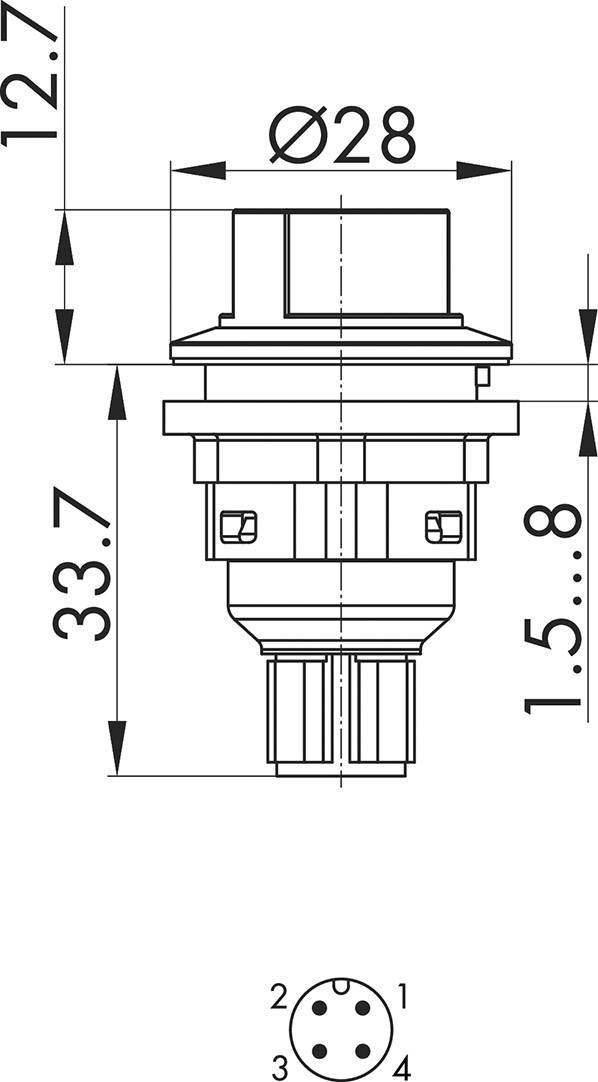

Rysunek techniczny okrągłego wtyczki o średnicy Ø 28 mm z oznaczeniami długości 12,7 mm, 33,7 mm oraz 1,5-8 mm. Widok rozmieszczenia pinów od dołu (od 1 do 4).

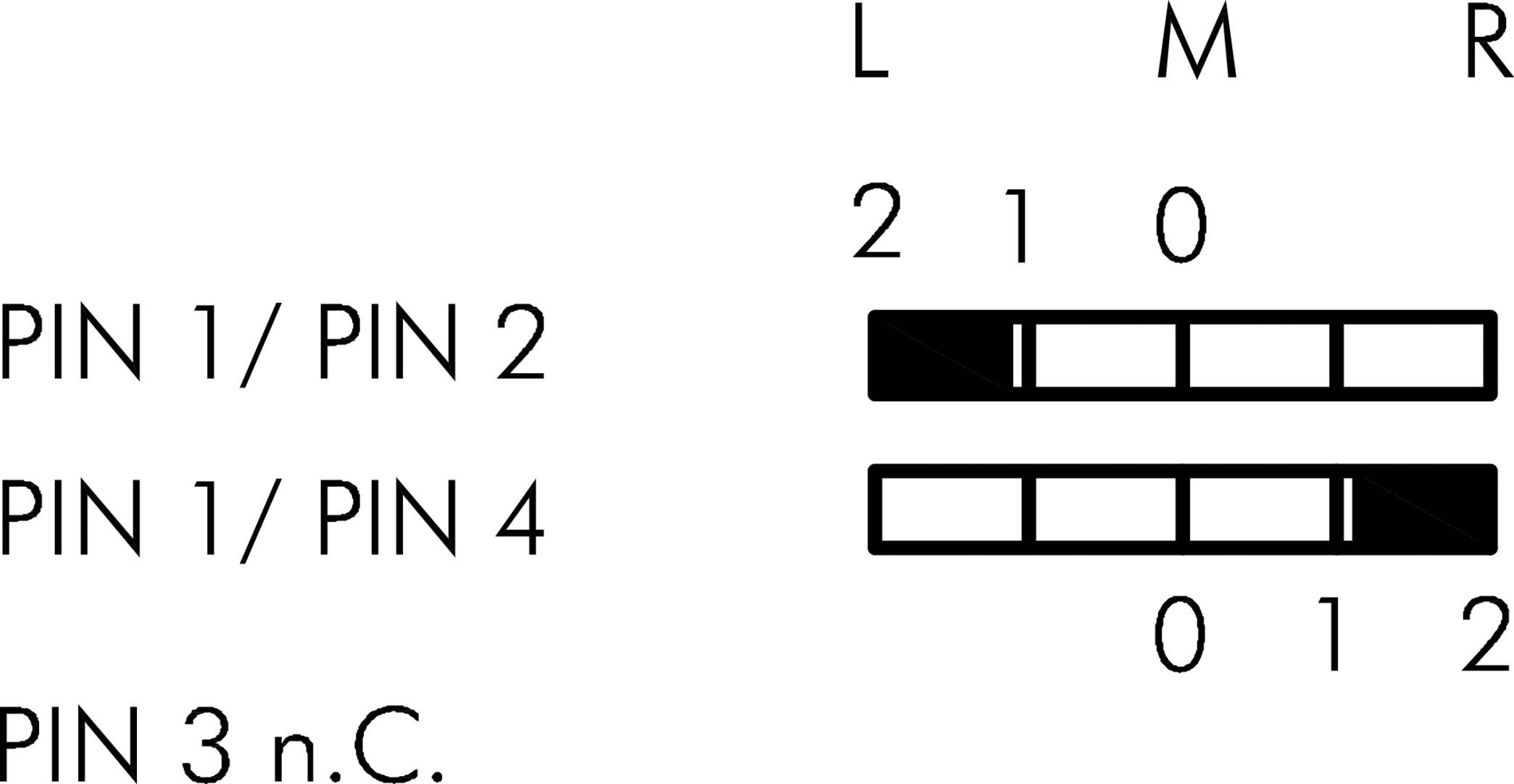

Diagram przedstawia rozmieszczenie pinów dla gniazda audio. Na górze: 'L', 'M', 'R', Pin 2, 1, 0. Na dole pokazano dwa warianty podłączenia dla PIN 1/2, PIN 1/4, PIN 3 n.C.

1/6

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (219,00 zł / Sztuka)

219,00 zł

178,05 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

„Schlegel przycisk wyboru SSWSTBII_C009 1 szt.”

Dodatkowe informacje:

Dane techniczne

Klasa ochrony II (izolacja ochronna)
Oświetlenie: Nie
Możliwość opisu: Nie
Rama frontowa: Czarna
Kształt: okrągły.

Rodzaj produktu: Przełącznik ścienny

Specyfikacja przełącznika: zawiera przełącznik obrotowy

Rodzaj podświetlenia: brak podświetlenia

Sterowanie: manualne
przełącznik obrotowy

Kolor: czarny

Kolor obudowy: czarny

Połączenie komponentów: złącze męskie M12

Funkcje przełącznika: chwilowy

Rodzaj styku: 2 NO

Żywotność mechaniczna: 1000000

Żywotność elektryczna: 1000000

Średnica montażowa: 22.3 mm

: IP65
IP67

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Napięcie przełączania: 50 V DC/AC

Maksymalne natężenie przełączania: 4 A

Długość produktu: 46.4 mm

Szerokość produktu: 28 mm

Wysokość produktu: 28 mm

Kompatybilność: Seria: SHORTRON® połączyć

Zawartość: 1 szt.

Wymiary: (D x S x W) 46.4 x 28 x 28 mm

Zgodne z RoHS: Tak

Model katalogowy producenta: SSWSTBII_C009
