Name: Schlegel STOI_M01 Przycisk, 22.3 mm, 1 szt.
Brand: Schlegel
SKU: 2865182
Availability: BackOrder

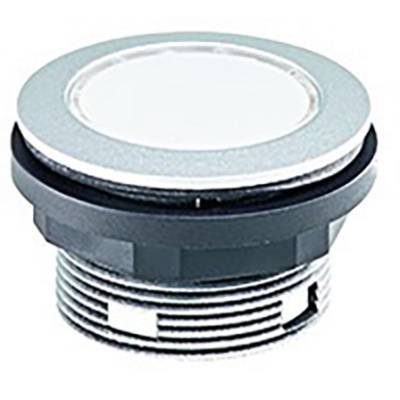

'Okrągły srebrny przycisk naciskowy z żebrowanym pierścieniem mocującym i białą powierzchnią, odpowiedni do zastosowań elektronicznych.'

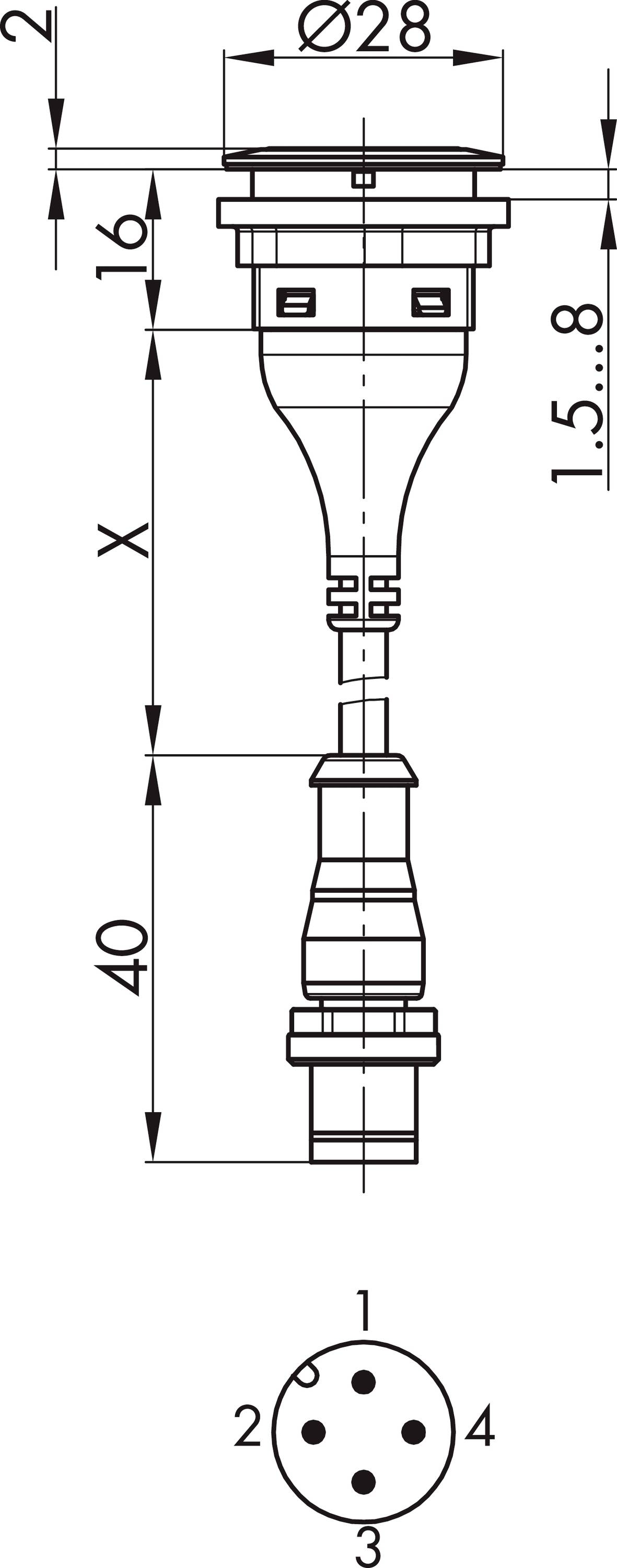

Rysunek techniczny złącza, widok z boku i od spodu. Widok z góry przedstawia średnicę 28 mm, całkowitą długość 58 mm, oznaczenia długości przy 16 mm i 40 mm oraz 4-biegunowe rozmieszczenie styków poniżej.

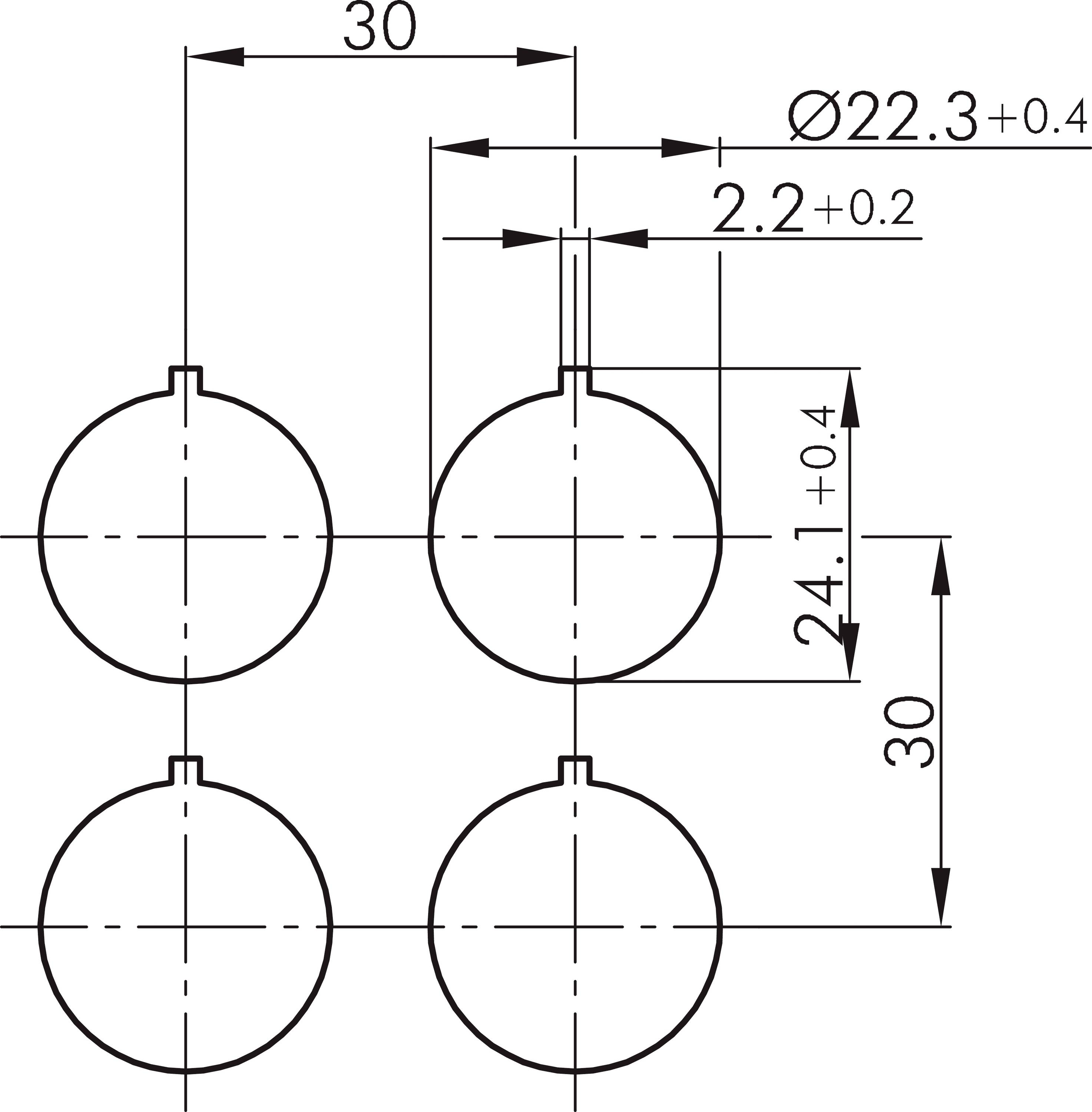

Techniczny diagram przedstawia cztery okręgi w układzie kwadratowym o następujących parametrach: średnica 22,3 mm, odległość 30 mm, wyrównanie pionowe 24,1 mm.

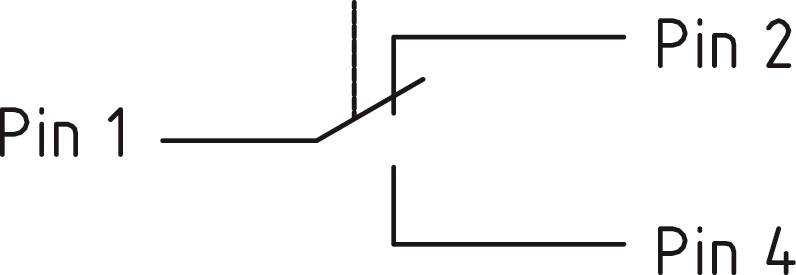

Prosty schemat elektryczny przedstawia połączenie między pinem 1 a pinem 2 oraz pinem 4, bez skomplikowanych elementów lub oznaczeń.

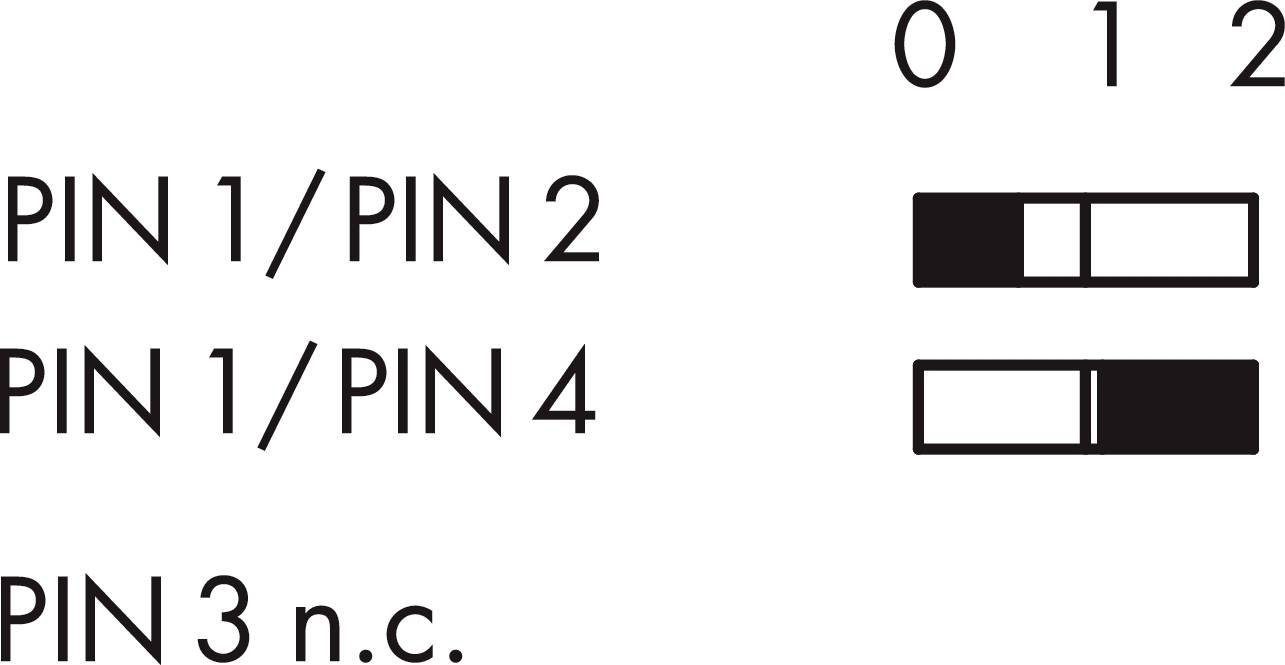

PIN 1/PIN 2 jest połączony przy 0 i 1, PIN 1/PIN 4 przy 2; PIN 3 n.c. pozostaje niepodłączony.

1/5

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przycisk

Rodzaj podświetlenia

brak podświetlenia

Rodzaj styku

1 NO

1 NC

Połączenie komponentów

złącze męskie M12

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (239,00 zł / Sztuka)

239,00 zł

194,31 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Kategoria: przycisk
Seria: SHORTRON®-M12
Stopień ochrony: IP65 / IP67 (od tyłu IP65)
Oświetlenie: nie
Możliwość zapisu: tak
Materiał styków: AgNi
Normy: EN 60947-5-1, EN 61058-1
Typ styku: 1NC + 1NO
Typ połączenia: M12 4-pin. z kablem PUR, kodowanie A; długość 25 cm; linki 4 x 0,34 mm² (AWG22)
Funkcja przełączania: funkcja przycisku
Skok: 2,3 mm
Pewne otwarcie: zgodnie z EN60947-5-1, zał. K
Żywotność elektryczna: 1 milion operacji DC13: maks. 100 000
Żywotność mechaniczna: 1 milion cykli przełączania
Otwór montażowy: Ø 22,3 mm
Długość kabla (X): 250±30mm
Ramka przednia: kolor srebrny
Temperatura robocza -25°C... 70°C
Temperatura przechowywania: -40°C... 80°C
Kształt: okrągły.

Opakowanie: sztuka

Rodzaj produktu: Przycisk

Specyfikacja przełącznika: zawiera kabel łączący

Kolor obudowy/przycisków: srebrny

Funkcje przełącznika: chwilowy

Specyfikacja: Możliwe naniesienia opisu.

Rodzaj podświetlenia: brak podświetlenia

Rodzaj styku: 1 NO
1 NC

Materiał styku: AgNi

Połączenie komponentów: złącze męskie M12

Minimalna temperatura: -40 °C

Rodzaj: wokół

Maksymalna temperatura: +80 °C

Długość produktu: 25 cm

Żywotność mechaniczna: 1 mln cykli łączeniowy

Średnica montażowa: 22.3 mm

Żywotność elektryczna: 1 milion cykli przełączania DC13: maks. 100 000

Wycięcie w panelu przednim: 22.3 mm

: IP65
IP67

Zawartość: 1 szt.

Model katalogowy producenta: STOI_M01

Do pobrania

Karta katalogowa

Karta katalogowa 2865182 Schlegel STOI_M01 Przycisk, 22.3 mm, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2865182 Schlegel STOI_M01 Przycisk, 22.3 mm, 1 szt.

Opis

SHORTRON®-M12 przełącznik z zatrzaskiem 1NC+1NO+przewód Długość przewodu 25CM obtryskiwany

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
