Schlegel SVASSA13II_C009 SVASSA13II_C009 Przycisk kluczykowy zawiera przełącznik obrotowy manualne, klucz 1 szt.

Metalowy mechanizm zamykający z czarnym kluczem. Cylinder jest srebrny, otoczony czarnym plastikiem i metalowymi pierścieniami.

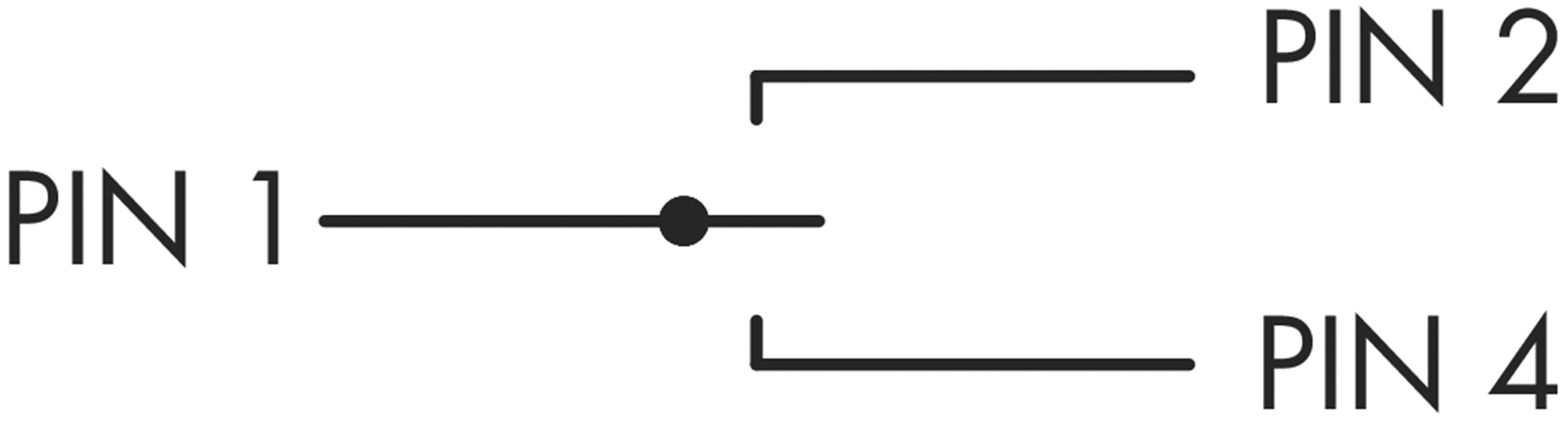

'PIN 1' jest połączony z 'PIN 2' i 'PIN 4' za pomocą linii i dwóch odgałęzień. Schemat elektrycznego planu połączeń.
"PIN 1" jest połączony z "PIN 2" i "PIN 4", diagram przedstawia połączenie elektryczne.

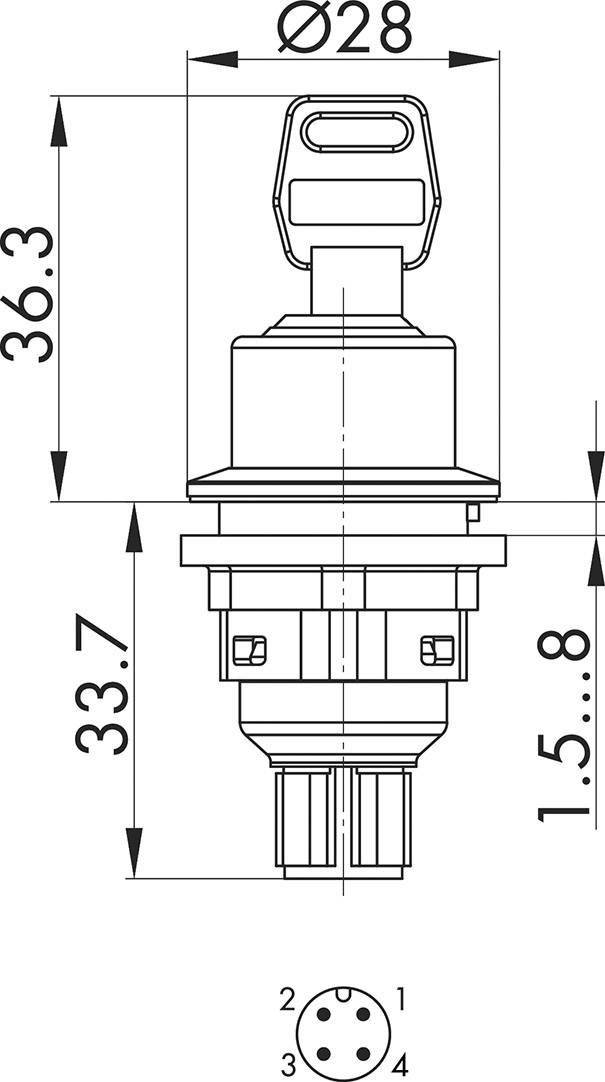

Rysunek techniczny przełącznika z wymiarami: 36,3 mm wysokości, 28 mm średnicy. Pokazuje konfigurację pinów poniżej.

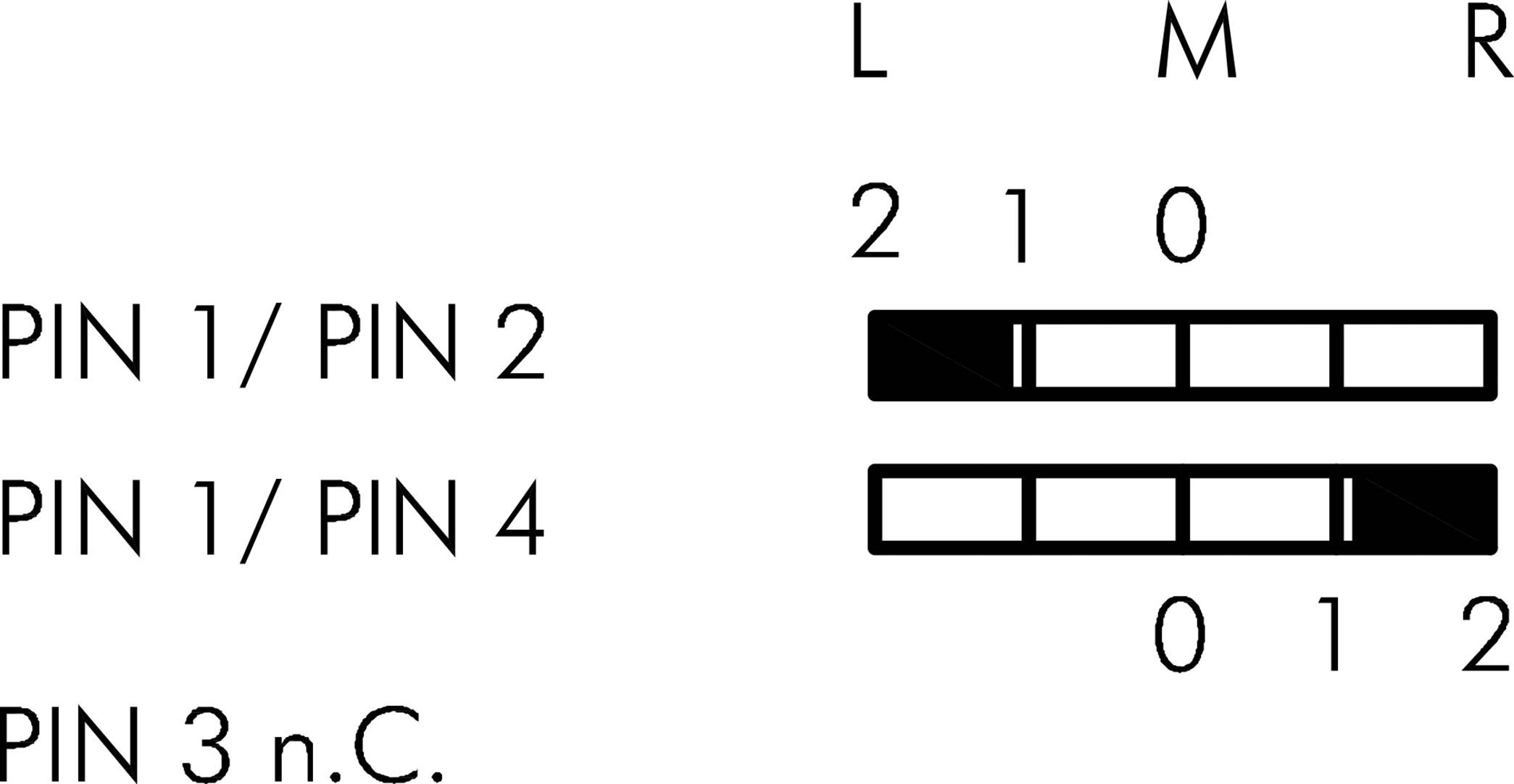

Schemat PIN: Górny rysunek przedstawia połączenie PIN 1/2 z oznaczeniem L, M, R. Dolny rysunek pokazuje PIN 1/4 z n.C. przy PIN 3.

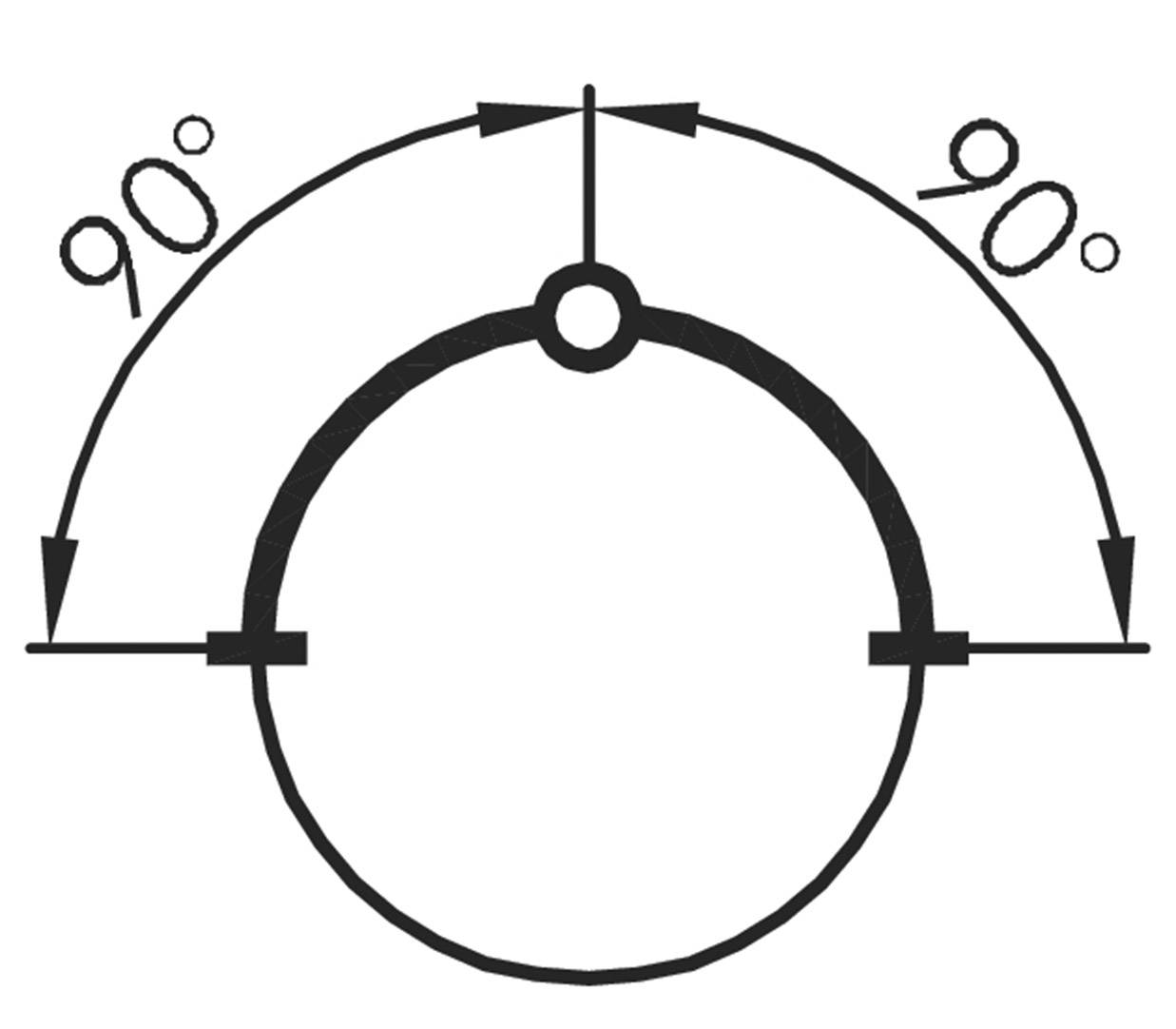

Diagram koła z dwoma 90-stopniowymi strzałkami na górze, wskazującymi łuki kątowe. Strzałki są skierowane na zewnątrz.
1/6
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostępne wkrótce
Liczba
Suma (309,00 zł / Sztuka)
309,00 zł
251,22 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

„Schlegel klucz przycisk SVASSA13II_C009 1 szt.”

Dodatkowe informacje:

Dane techniczne

  • Klasa ochrony II (izolacja ochronna)
  • Oświetlenie: Nie
  • Możliwość opisu: Nie
  • Rama frontowa: Stal nierdzewna, błyszcząca
  • Kształt: okrągły.
Rodzaj produktu

Przycisk kluczykowy

Specyfikacja przełącznika

zawiera przełącznik obrotowy

Rodzaj podświetlenia

brak podświetlenia

Sterowanie

manualne

klucz

Połączenie komponentów

złącze męskie M12

Funkcje przełącznika

zatrzask

Rodzaj styku

2 NO

Żywotność mechaniczna

30000

Żywotność elektryczna

30000

Średnica montażowa

22.3 mm

IP65

IP67

Minimalna temperatura

-25 °C

Maksymalna temperatura

+70 °C

Napięcie przełączania

50 V DC/AC

Maksymalne natężenie przełączania

4 A

Długość produktu

70 mm

Szerokość produktu

28 mm

Wysokość produktu

28 mm

Kompatybilność

Seria: SHORTRON® połączyć

Zawartość

1 szt.

Wymiary

(D x S x W) 70 x 28 x 28 mm

Zgodne z RoHS

Tak

Model katalogowy producenta

SVASSA13II_C009

Do pobrania

Karta katalogowa

Karta katalogowa 2238633 Schlegel SVASSA13II_C009 SVASSA13II_C009 Przycisk kluczykowy zawiera przełącznik obrotowy manualne, klucz 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2238633 Schlegel SVASSA13II_C009 SVASSA13II_C009 Przycisk kluczykowy zawiera przełącznik obrotowy manualne, klucz 1 szt.
