Name: Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe
Brand: Siemens
SKU: 1742157
Availability: BackOrder

Elektryczny wyłącznik mocy z wieloma połączeniami kablowymi, zamontowany pionowo na metalowym wsporniku przy ścianie.

Obraz otwartej szafy sterowniczej obok okna z kroplami deszczu. Widok wnętrza fabryki z maszynami w tle.

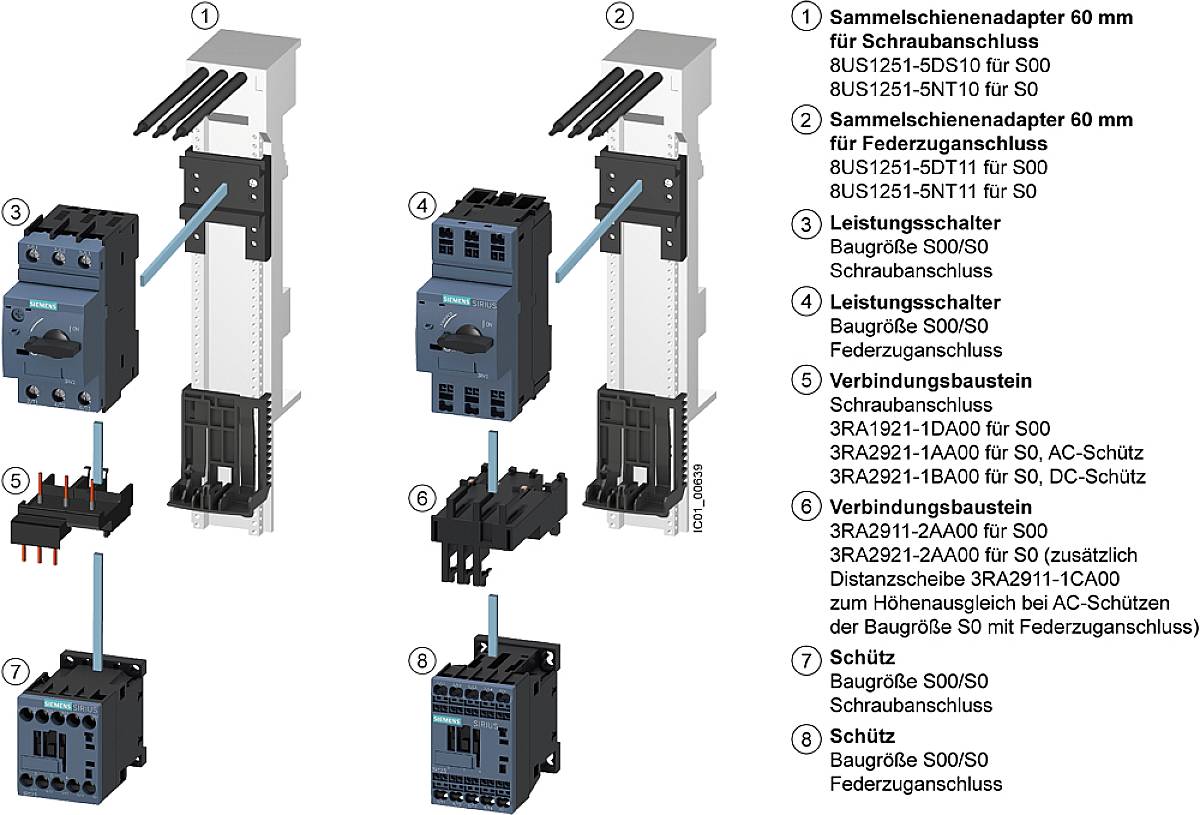

'Grafika przedstawia instrukcję montażu adapterów szynowych i wyłączników mocy. Pokazane są opisane komponenty i ich kolejność.'

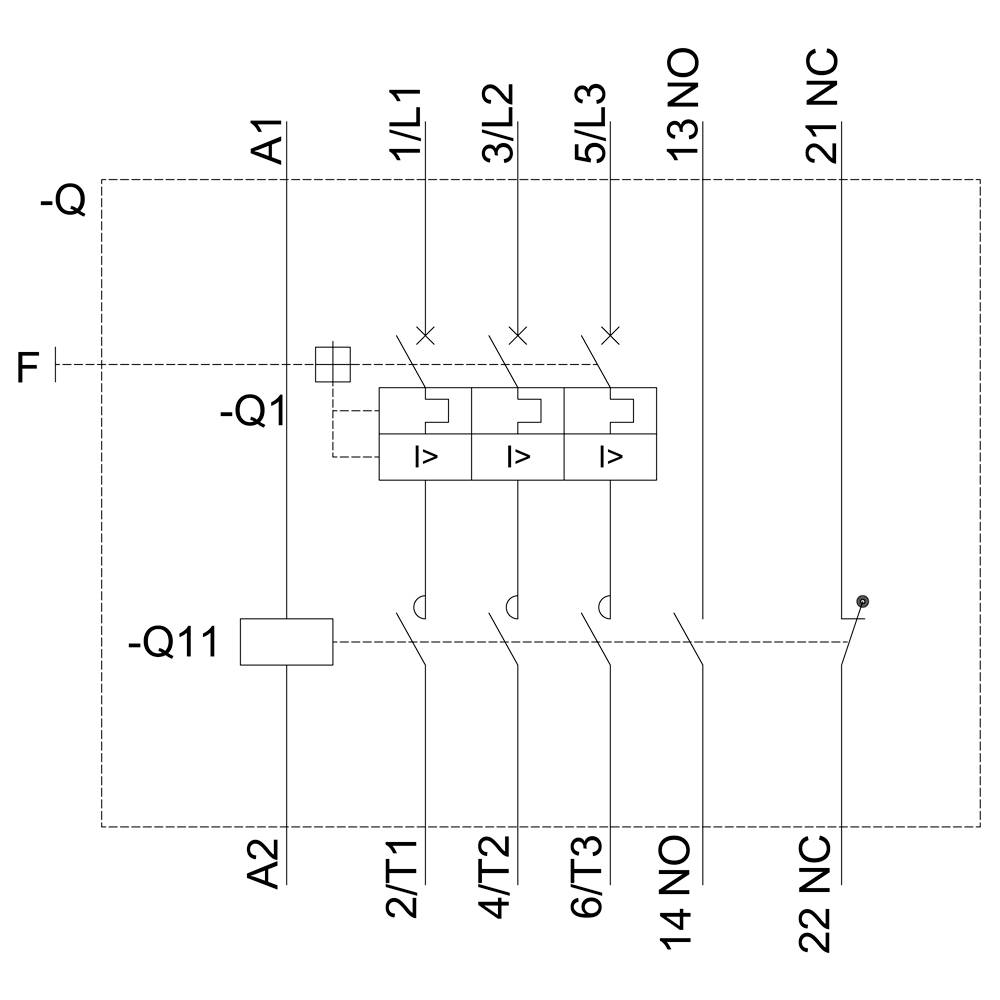

Schemat elektryczny systemu z wieloma przewodami i przełącznikami. Główne komponenty: Q1, Q11, L1, L2, L3 oraz złącza A1 i A2.

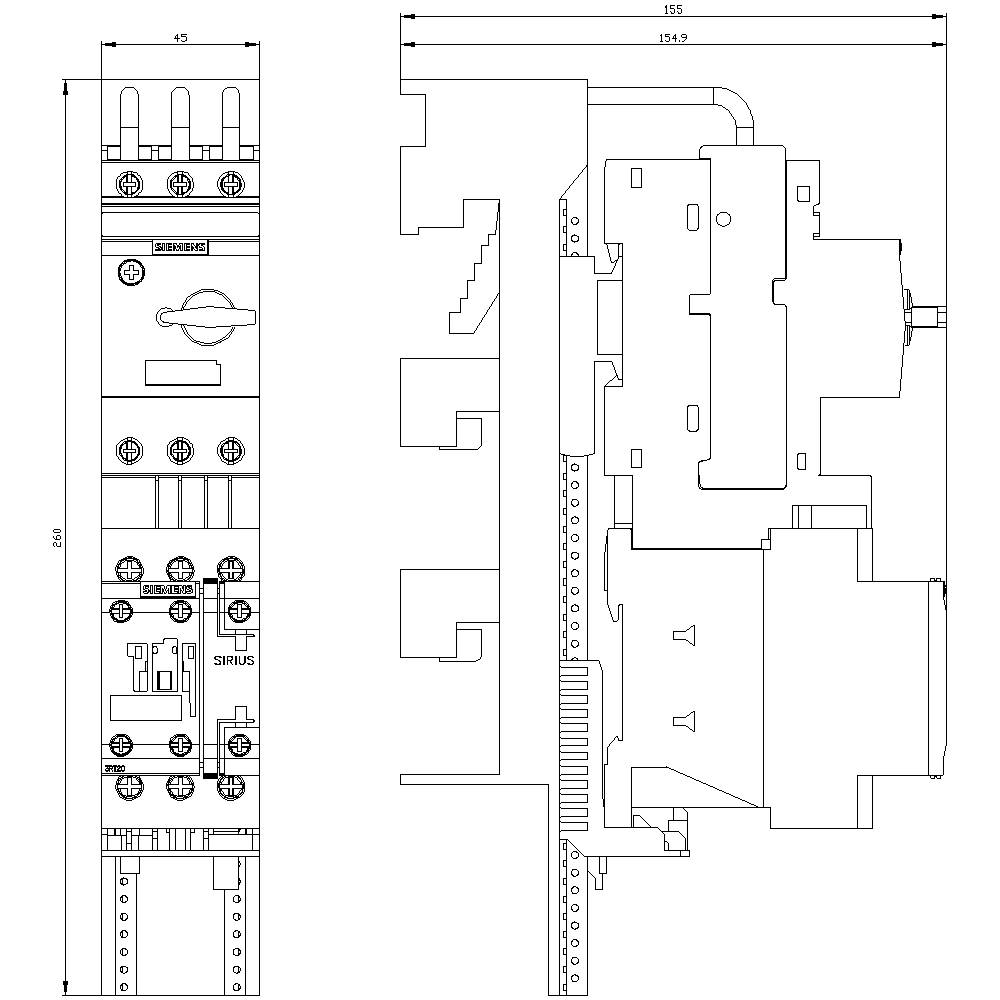

Rysunek techniczny elektrycznego urządzenia łączeniowego z oznaczeniami wymiarów. Przedstawia widok z przodu i z boku elementu łączeniowego.

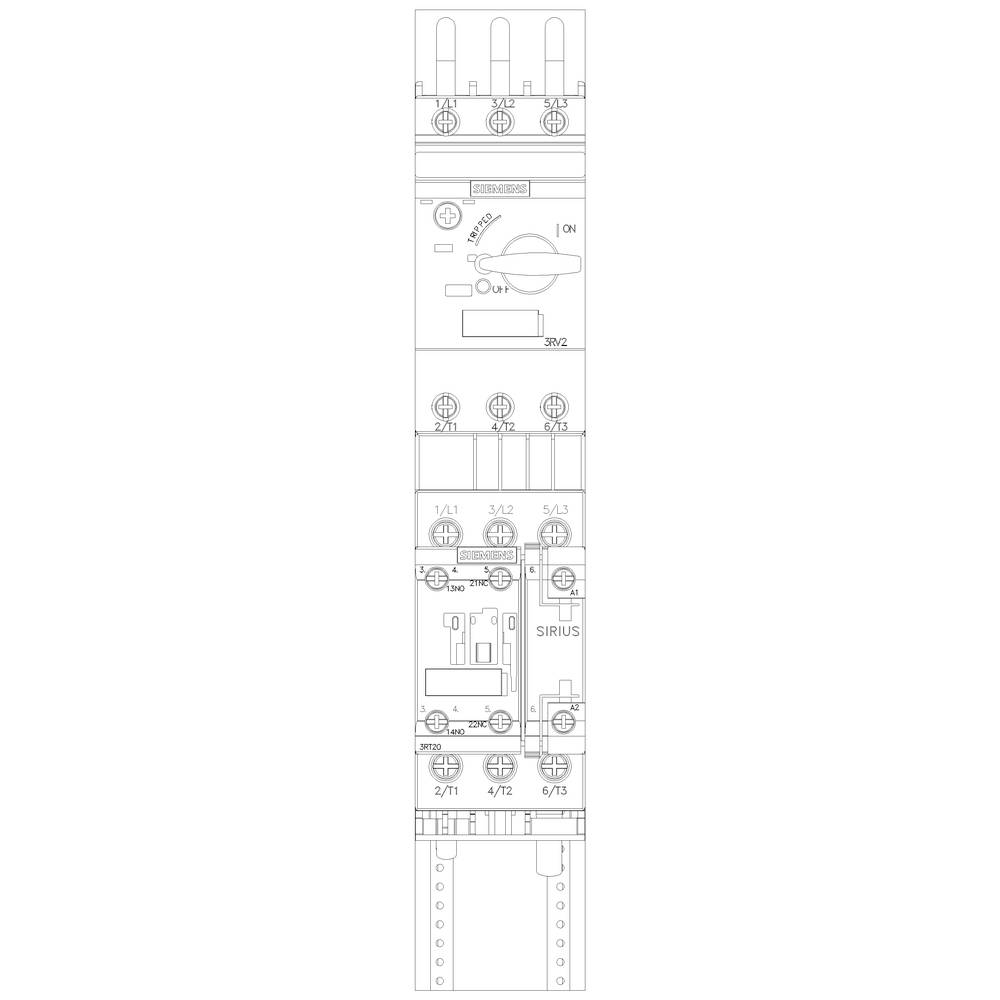

'Schemat połączeń z przełącznikiem pozycyjnym, przełącznik w pozycji 'WŁ'. Połączenia na zaciskach 1A1, 1A2, oraz 3L1, 5L2 i 1L1.'

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (1889,00 zł / Sztuka)

1889,00 zł

1535,77 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Wersja połączenia elektrycznego: połączenie śrubowe
Rozmiar podajnika ładunku: S0
Częstotliwość pracy: 50/60 Hz

Napięcie silnika: 690 V

Rodzaj produktu: Podajnik obciążenia

Prąd przyłączeniowy: 29 A

Moc silnika przy 400 V: 15 kW

Napięcie znamionowe: 690 V

Specyfikacja: Montaż: do zatrzaskiwania w systemie szyn zbiorczych 60 mm

Numer katalogowy producenta: 3RA21204ED270AP0

Natężenie znamionowe: 29 A

Natężenie znamionowe - zaokrąglone: 29 A

Model katalogowy producenta: 3RA2120-4ED27-0AP0

Moc silnika przy 230 V/ 400 V: 15 kW

Wymiary: (S x W x G) 45 x 260 x 155 mm

Szerokość produktu: 45 mm

Wysokość produktu: 260 mm

Głębokość produktu: 155 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 45

: 260 mm

: 155 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: 27-32 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc silnika przy 230 V/ 400 V

Moc silnika przy 400 V

Natężenie znamionowe - zaokrąglone

Siemens 3RA2110-4AA18-1AP0 3RA21104AA181AP0 Podajnik obciążenia Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe 15.5 A

Numer produktu1699353

Dostawa w czw. 12.11

Conrad Electronic

7.5 kW

15.5 A

Sztuki

Min.: 1

Vielfache: 1

1129,00 zł^*

Siemens 3RA2110-4AD18-1AP0 3RA21104AD181AP0 Podajnik obciążenia Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe 15.5 A

Numer produktu1699354

Dostawa w czw. 12.11

Conrad Electronic

7.5 kW

15.5 A

Sztuki

Min.: 1

Vielfache: 1

1239,00 zł^*

Siemens 3RA2110-4AH18-1AP0 3RA21104AH181AP0 Podajnik obciążenia Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe 15.5 A

Numer produktu1744667

Dostawa w czw. 12.11

Conrad Electronic

7.5 kW

15.5 A

Sztuki

Min.: 1

Vielfache: 1

1259,00 zł^*

Siemens 3RA2120-1FA24-0AP0 3RA21201FA240AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1744668

Dostawa w czw. 12.11

Conrad Electronic

1.5 kW

3.6 A

Sztuki

Min.: 1

Vielfache: 1

1009,00 zł^*

Siemens 3RA2120-1FD24-0AP0 3RA21201FD240AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1741797

Dostawa w czw. 12.11

Conrad Electronic

1.5 kW

3.6 A

Sztuki

Min.: 1

Vielfache: 1

1129,00 zł^*

Siemens 3RA2120-1GA24-0AP0 3RA21201GA240AP0 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1741805

Dostawa w czw. 12.11

Conrad Electronic

2.2 kW

4.9 A

Sztuki

Min.: 1

Vielfache: 1

1009,00 zł^*

Siemens 3RA2120-1GD24-0AP0 3RA21201GD240AP0 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1741815

Dostawa w czw. 12.11

Conrad Electronic

2.2 kW

4.9 A

Sztuki

Min.: 1

Vielfache: 1

1129,00 zł^*

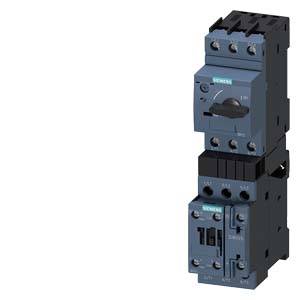

Siemens 3RA2120-1HA24-0AP0 3RA21201HA240AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu1741817

Dostawa w czw. 12.11

Conrad Electronic

3 kW

6.5 A

Sztuki

Min.: 1

Vielfache: 1

929,00 zł^*

Siemens 3RA2120-1HD24-0AP0 3RA21201HD240AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu1741818

Dostawa w czw. 12.11

Conrad Electronic

3 kW

6.5 A

Sztuki

Min.: 1

Vielfache: 1

1129,00 zł^*

Siemens 3RA2120-1JA24-0AP0 3RA21201JA240AP0 Podajnik obciążenia Moc silnika przy 400 V 0.4 kW 690 V Natężenie znamionowe 8.5 A

Numer produktu1741820

Dostawa w czw. 12.11

Conrad Electronic

0.4 kW

8.5 A

Sztuki

Min.: 1

Vielfache: 1

969,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe

Opis

Bezbezpiecznikowy zasilacz obciążenia, rozruch bezpośredni 400 V AC, Wielkość S0 27,0...32,0 A 230 V AC Przyłącze śrubowe dla systemów szyn zbiorczych 60 mm (spełnia również typ koordynacji 1) Koordynacja typ 2, Iq = 150 kA 1NO+1NC (stycznik) SIRIUS Rozrusznik bezpośredni 3RA21 do ochrony i uruchamiania silników.
Rozrusznik bezpośredni 3RA21 to przetestowana i zmontowana fabrycznie kombinacja wyłącznika silnikowego 3RV2 i stycznika 3RT2, które są już w pełni okablowane i połączone mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Zasilacze obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach DIN, mocowania śrubowego i montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji pojedynczych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zasilaczy obciążenia. Opcjonalny system zasilania SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady związane z okablowaniem.
Podajniki obciążenia 3RA21 zastępują sprawdzoną serię 3RA11.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
