Name: Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe
Brand: Siemens
SKU: 1748484
Availability: BackOrder

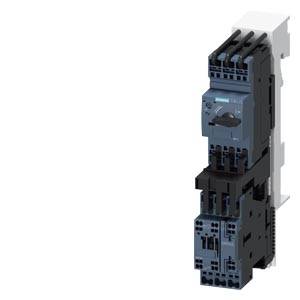

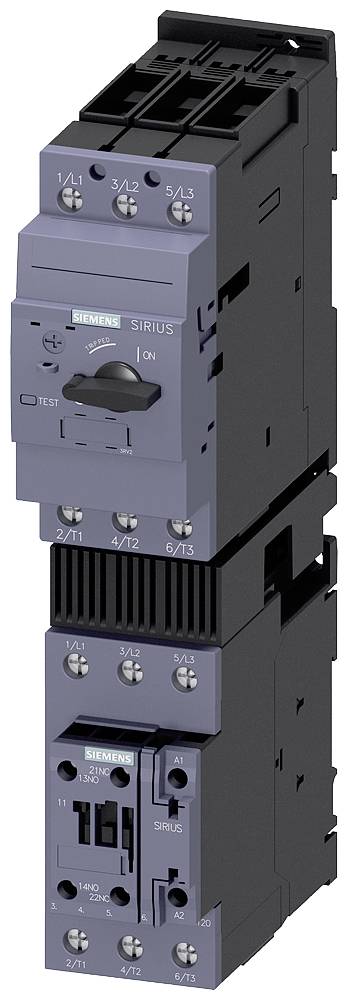

Czarny przełącznik elektromagnetyczny z wieloma zaciskami, zamontowany na białej szynie, widziany jest pod skosnym kątem z boku.

Otwarty rozdzielnik elektryczny z elektronicznymi komponentami obok ośnieżonego okna, na tle przemysłowego krajobrazu maszyn.

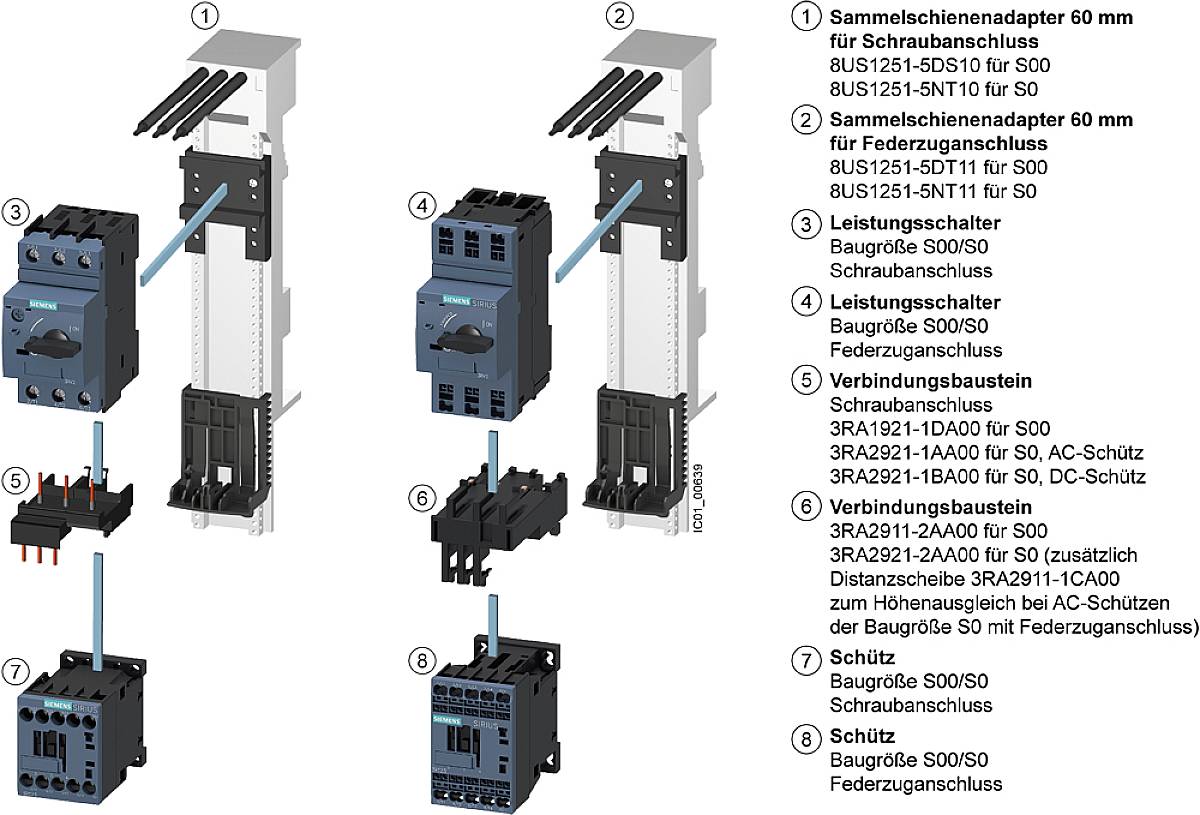

Przegląd elementów elektrycznych do instalacji w szafach sterowniczych, w tym adapter szyn zbiorczych, wyłączniki mocy i styczniki.

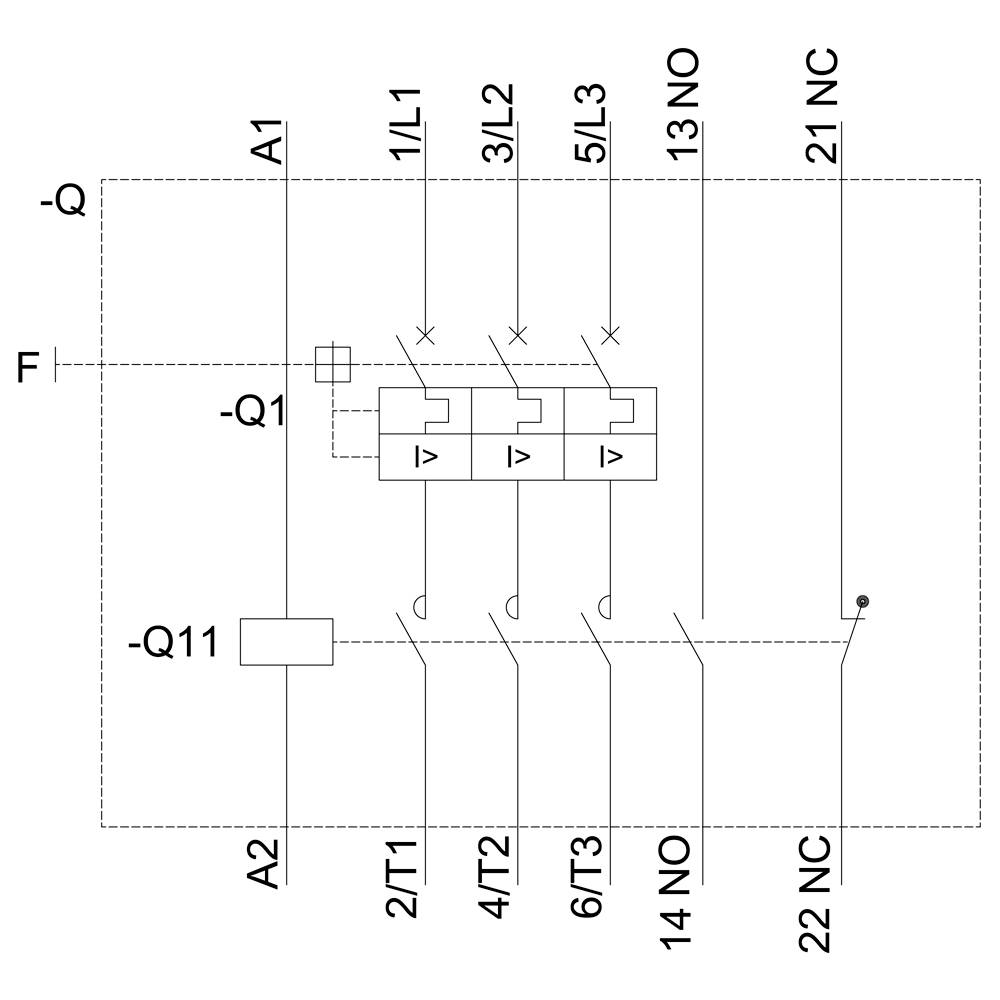

Schemat elektryczny urządzenia łączeniowego z oznaczeniami: A1, A2, Q1, Q11, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO, 21 NC, 22 NC.

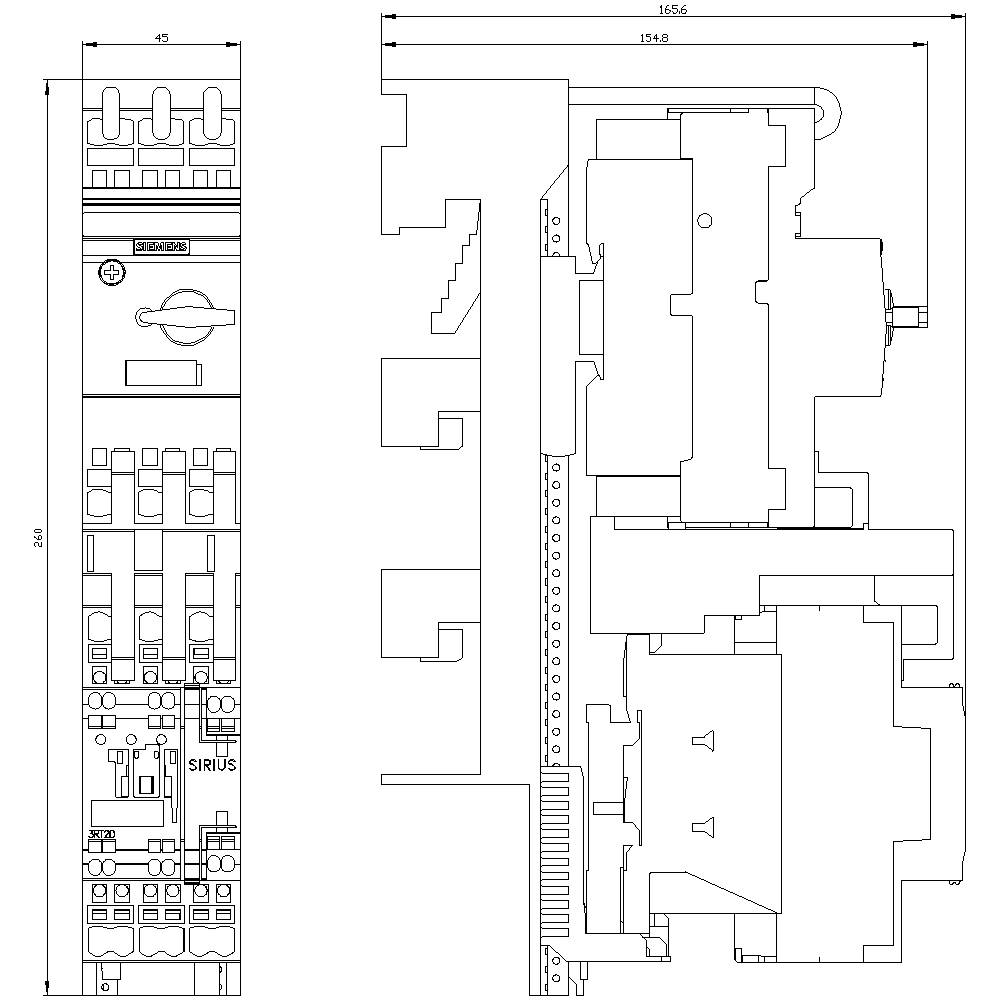

Rysunek techniczny rozdzielnicy elektrycznej: wymiary podane w milimetrach, przedstawiający szczegółowe rozmieszczenie bezpieczników i wyłączników.

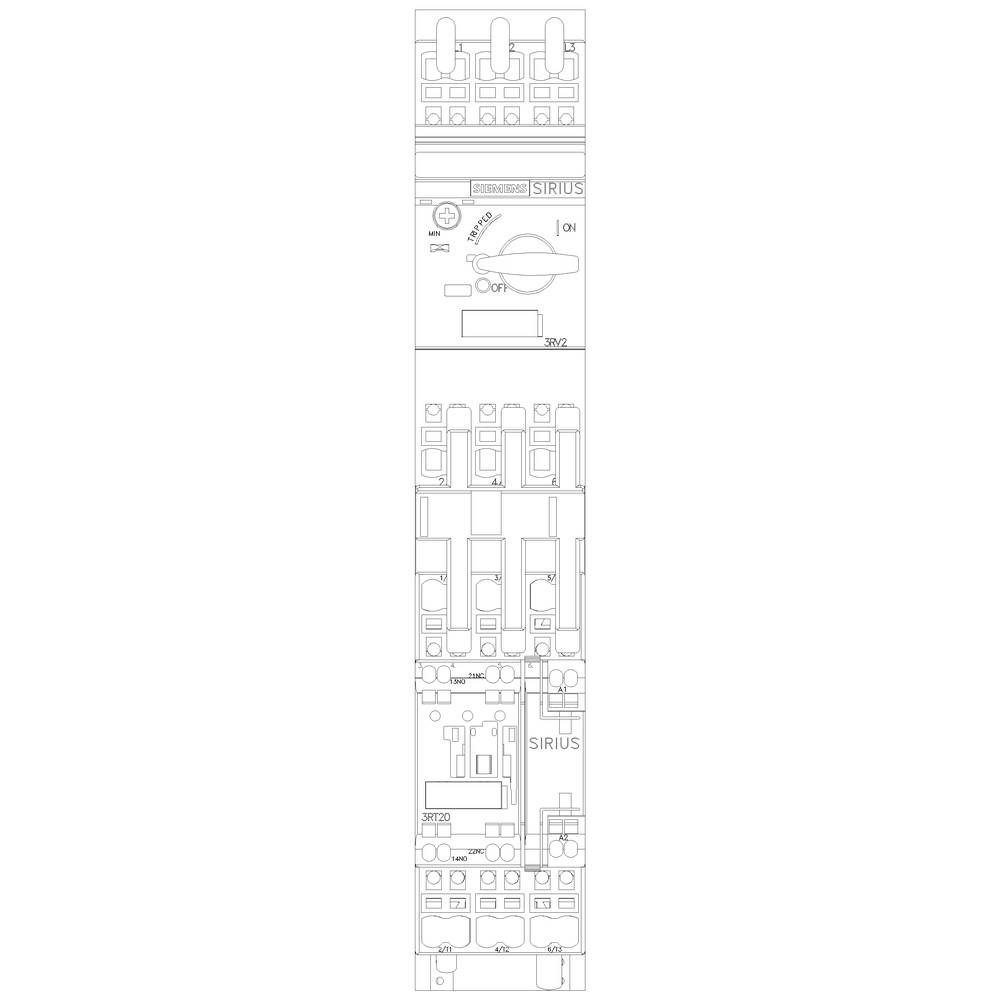

Rysunek techniczny układu elektrycznej szafy sterowniczej z różnymi przełącznikami, bezpiecznikami i okablowaniem, rozmieszczonymi pionowo od góry do dołu.

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (1919,00 zł / Sztuka)

1919,00 zł

1560,16 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Budowa połączenia elektrycznego: połączenie sprężynowe
Rozmiar podajnika ładunku: S0
Częstotliwość pracy: 50/60 Hz

Napięcie silnika: 400 V

Rodzaj produktu: Podajnik obciążenia

Prąd przyłączeniowy: 28 A

Moc silnika przy 400 V: 15 kW

Napięcie znamionowe: 690 V

Specyfikacja: Montaż: do zatrzaskiwania w systemie szyn zbiorczych 60 mm

Numer katalogowy producenta: 3RA21204NH270AP0

Natężenie znamionowe: 28 A

Natężenie znamionowe - zaokrąglone: 28 A

Model katalogowy producenta: 3RA2120-4NH27-0AP0

Moc silnika przy 230 V/ 400 V: 15 kW

Wymiary: (S x W x G) 45 x 260 x 165 mm

Połączenie komponentów: terminal przepustowy

Szerokość produktu: 45 mm

Wysokość produktu: 260 mm

Głębokość produktu: 165 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 45

: 260 mm

: 165 mm

: FALSE

: 15 kW

: 1

: 28 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 28 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc silnika przy 230 V/ 400 V

Moc silnika przy 400 V

Natężenie znamionowe - zaokrąglone

Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe 28 A

Numer produktu1748484

Dostawa w czw. 12.11

Conrad Electronic

Ten produkt

15 kW

28 A

Sztuki

Min.: 1

Vielfache: 1

1919,00 zł^*

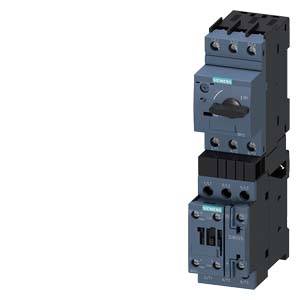

Siemens 3RA2120-4NA27-0AP0 3RA21204NA270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe 28 A

Numer produktu1742162

Dostawa w czw. 12.11

Conrad Electronic

15 kW

28 A

Sztuki

Min.: 1

Vielfache: 1

1689,00 zł^*

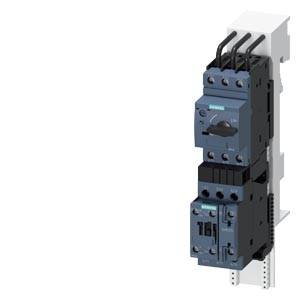

Siemens 3RA2120-4ND27-0AP0 3RA21204ND270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe 28 A

Numer produktu1742164

Dostawa w czw. 12.11

Conrad Electronic

15 kW

28 A

Sztuki

Min.: 1

Vielfache: 1

1889,00 zł^*

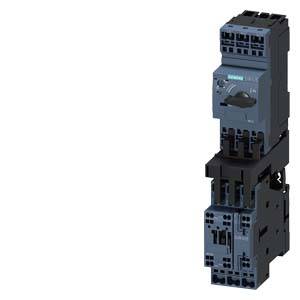

Siemens 3RA2120-4NE27-0AP0 3RA21204NE270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe 28 A

Numer produktu1742166

Dostawa w czw. 12.11

Conrad Electronic

15 kW

28 A

Sztuki

Min.: 1

Vielfache: 1

1709,00 zł^*

Siemens 3RA2130-4EA35-0AP0 3RA21304EA350AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe 29 A

Numer produktu1702888

Dostawa w czw. 12.11

Conrad Electronic

15 kW

29 A

Sztuki

Min.: 1

Vielfache: 1

1629,00 zł^*

Siemens 3RA2130-4JA37-0AP0 3RA21304JA370AP0 Podajnik obciążenia Moc silnika przy 400 V 30 kW 690 V Natężenie znamionowe 55 A

Numer produktu1702889

Dostawa w czw. 12.11

Conrad Electronic

30 kW

55 A

Sztuki

Min.: 1

Vielfache: 1

2399,00 zł^*

Siemens 3RA2130-4KA38-0AP0 3RA21304KA380AP0 Podajnik obciążenia Moc silnika przy 400 V 37 kW 690 V Natężenie znamionowe 65 A

Numer produktu1742171

Dostawa w czw. 12.11

Conrad Electronic

37 kW

65 A

Sztuki

Min.: 1

Vielfache: 1

2669,00 zł^*

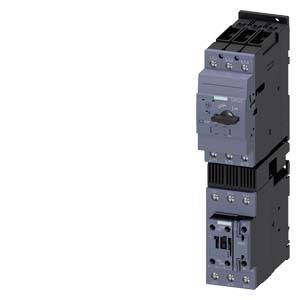

Siemens 3RA2130-4PA35-0AP0 3RA21304PA350AP0 Podajnik obciążenia Moc silnika przy 400 V 18.5 kW 690 V Natężenie znamionowe 35 A

Numer produktu1742173

Dostawa w czw. 12.11

Conrad Electronic

18.5 kW

35 A

Sztuki

Min.: 1

Vielfache: 1

1699,00 zł^*

Siemens 3RA2130-4UA35-0AP0 3RA21304UA350AP0 Podajnik obciążenia Moc silnika przy 400 V 18.5 kW 690 V Natężenie znamionowe 35 A

Numer produktu1742174

Dostawa w czw. 12.11

Conrad Electronic

18.5 kW

35 A

Sztuki

Min.: 1

Vielfache: 1

1769,00 zł^*

Siemens 3RA2130-4VA36-0AP0 3RA21304VA360AP0 Podajnik obciążenia Moc silnika przy 400 V 22 kW 690 V Natężenie znamionowe 41 A

Numer produktu1742175

Dostawa w czw. 12.11

Conrad Electronic

22 kW

41 A

Sztuki

Min.: 1

Vielfache: 1

2049,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1748484 Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1748484 Siemens 3RA2120-4NH27-0AP0 3RA21204NH270AP0 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe

Opis

Bezbezpiecznikowy zasilacz obciążenia, rozruch bezpośredni 400 V AC, Wielkość S0 23,0...28,0 A 230 V AC Połączenie sprężynowe dla systemów szyn zbiorczych 60 mm (spełnia również typ koordynacji 1) Koordynacja typ 2, Iq = 150 kA 1NO+1NC (stycznik ) Rozrusznik bezpośredni SIRIUS 3RA21 do ochrony i rozruchu silników.
Rozrusznik bezpośredni 3RA21 to przetestowana i zmontowana fabrycznie kombinacja wyłącznika silnikowego 3RV2 i stycznika 3RT2, które są już w pełni okablowane i połączone mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Zasilacze obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach DIN, mocowania śrubowego i montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji pojedynczych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zasilaczy obciążenia. Opcjonalny system zasilania SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady związane z okablowaniem.
Podajniki obciążenia 3RA21 zastępują sprawdzoną serię 3RA11.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
