Name: Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe
Brand: Siemens
SKU: 1744493
Availability: BackOrder

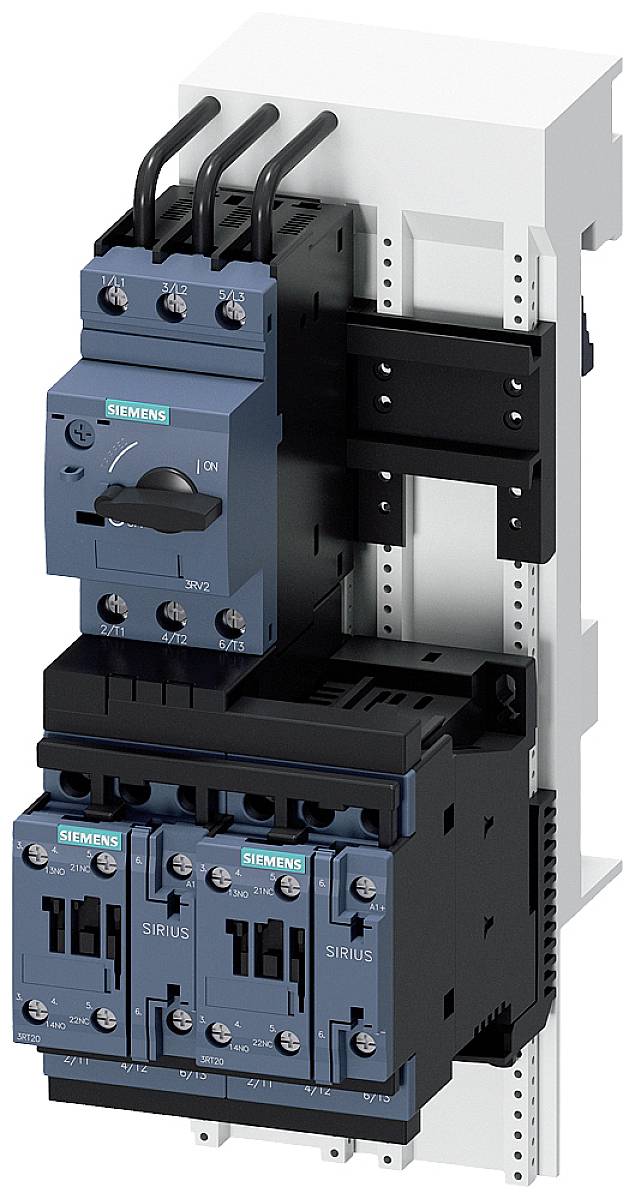

Rozdzielnia z kilkoma niebieskimi i czarnymi przełącznikami oraz kablami, zamontowana na białym stelażu.

Elektryczna szafa sterownicza z otwartymi drzwiami ukazuje kable i obwody elektryczne. W tle zamglone okno podczas deszczowej pogody, z niewyraźną maszyną.

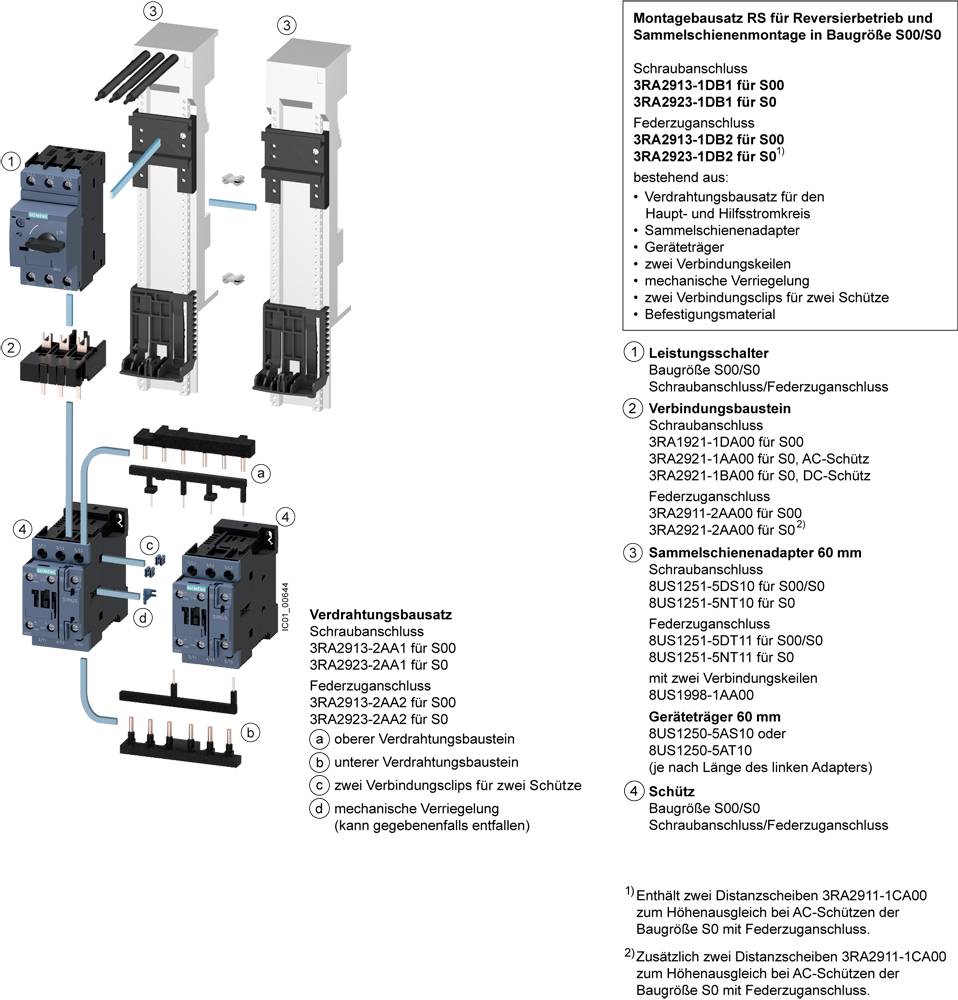

'Zestaw montażowy RS do pracy rewersyjnej i systemów szyn zbiorczych w rozmiarze S00/S0' przedstawia komponenty, kroki montażowe oraz warianty podłączeń.

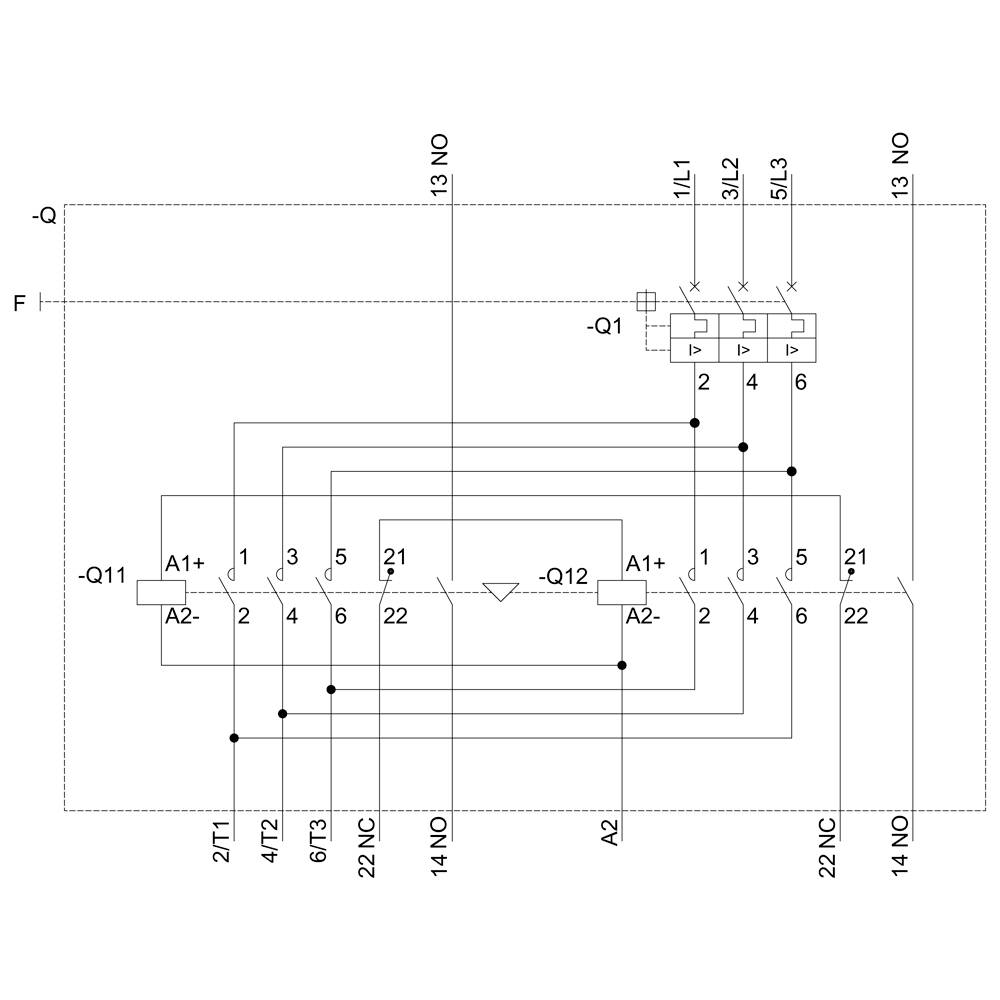

Układ z dwoma przekaźnikami (-Q1, -Q12), przełącznikami (1S, A2) i liniami połączeniowymi. Przedstawia obwód sterowniczy z wejściami i wyjściami.

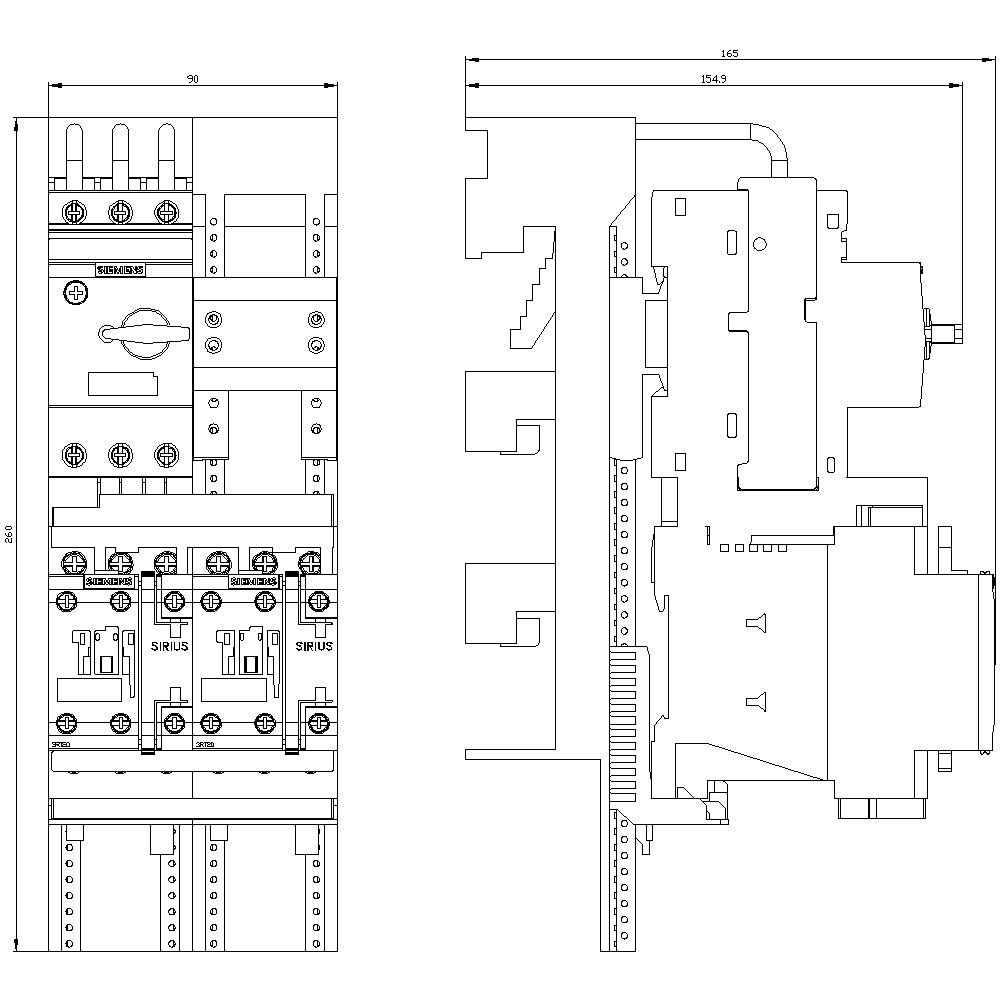

Rysunek techniczny rozdzielnicy elektrycznej z wieloma wyłącznikami i bezpiecznikami, wymiary podane w milimetrach.

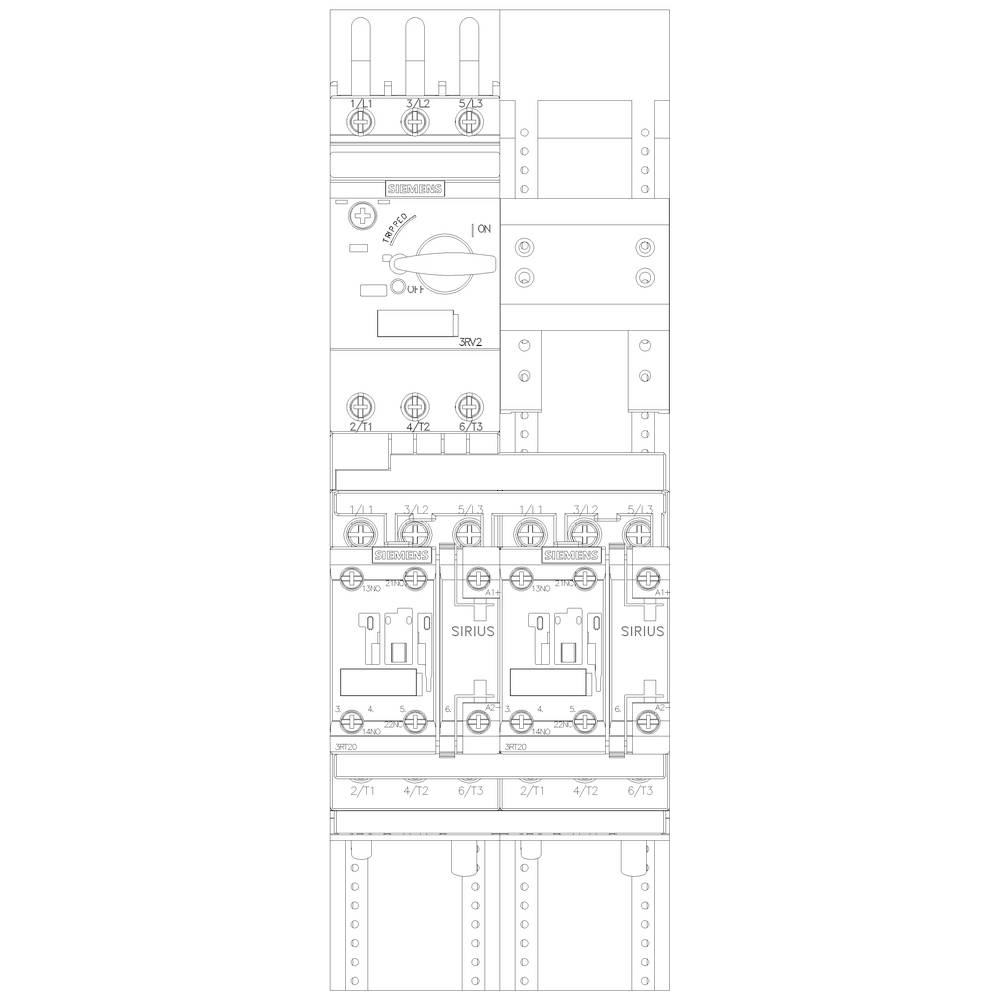

"Schemat elektryczny instalacji z wieloma przełącznikami i skrzynkami bezpiecznikowymi, oznaczony napisem 'Sirius'".

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (2799,00 zł / Sztuka)

2799,00 zł

2275,61 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Wersja połączenia elektrycznego: połączenie śrubowe
Rozmiar podajnika ładunku: S0
Częstotliwość pracy: 50/60 Hz

Napięcie silnika: 400 V

Rodzaj produktu: Podajnik obciążenia

Prąd przyłączeniowy: 29 A

Moc silnika przy 400 V: 15 kW

Napięcie znamionowe: 690 V

Specyfikacja: Montaż: do zatrzaskiwania w systemie szyn zbiorczych 60 mm

Numer katalogowy producenta: 3RA22204ED270BB4

Natężenie znamionowe: 29 A

Natężenie znamionowe - zaokrąglone: 29 A

Model katalogowy producenta: 3RA2220-4ED27-0BB4

Moc silnika przy 230 V/ 400 V: 15 kW

Wymiary: (S x W x G) 90 x 260 x 165 mm

Szerokość produktu: 90 mm

Wysokość produktu: 260 mm

Głębokość produktu: 165 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 90

: 260 mm

: 165 mm

: FALSE

: 15 kW

: 1

: 29 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: DC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc silnika przy 230 V/ 400 V

Moc silnika przy 400 V

Natężenie znamionowe - zaokrąglone

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1744453

Dostawa w pt. 27.11

Conrad Electronic

1.5 kW

3.6 A

Sztuki

Min.: 1

Vielfache: 1

1499,00 zł^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1699317

Dostawa w czw. 12.11

Conrad Electronic

1.5 kW

3.6 A

Sztuki

Min.: 1

Vielfache: 1

2379,00 zł^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1744455

Dostawa w czw. 12.11

Conrad Electronic

2.2 kW

4.9 A

Sztuki

Min.: 1

Vielfache: 1

1499,00 zł^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1751364

Dostawa w czw. 12.11

Conrad Electronic

2.2 kW

4.9 A

Sztuki

Min.: 1

Vielfache: 1

1699,00 zł^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu1750695

Dostawa w czw. 12.11

Conrad Electronic

3 kW

6.5 A

Sztuki

Min.: 1

Vielfache: 1

1699,00 zł^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 Podajnik obciążenia Moc silnika przy 400 V 0.4 kW 690 V Natężenie znamionowe 8.5 A

Numer produktu1744459

Dostawa w czw. 12.11

Conrad Electronic

0.4 kW

8.5 A

Sztuki

Min.: 1

Vielfache: 1

1549,00 zł^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 Podajnik obciążenia Moc silnika przy 400 V 0.4 kW 690 V Natężenie znamionowe 8.5 A

Numer produktu1704752

Dostawa w czw. 12.11

Conrad Electronic

0.4 kW

8.5 A

Sztuki

Min.: 1

Vielfache: 1

1739,00 zł^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 Podajnik obciążenia Moc silnika przy 400 V 5.5 kW 690 V Natężenie znamionowe 11.5 A

Numer produktu1744461

Dostawa w czw. 12.11

Conrad Electronic

5.5 kW

11.5 A

Sztuki

Min.: 1

Vielfache: 1

1549,00 zł^*

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 Podajnik obciążenia Moc silnika przy 400 V 5.5 kW 690 V Natężenie znamionowe 11.5 A

Numer produktu1749446

Dostawa w czw. 12.11

Conrad Electronic

5.5 kW

11.5 A

Sztuki

Min.: 1

Vielfache: 1

1739,00 zł^*

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 Podajnik obciążenia Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe 15.5 A

Numer produktu1744464

Dostawa w czw. 12.11

Conrad Electronic

7.5 kW

15.5 A

Sztuki

Min.: 1

Vielfache: 1

1909,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1744493 Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1744493 Siemens 3RA2220-4ED27-0BB4 3RA22204ED270BB4 Podajnik obciążenia Moc silnika przy 400 V 15 kW 690 V Natężenie znamionowe

Opis

Bezbezpiecznikowy zasilacz obciążenia, praca nawrotna 400 V AC, Wielkość S0 27,0...32,0 A 24 V DC połączenie śrubowe dla systemów szyn zbiorczych 60 mm (spełnia również typ koordynacji 1) Rodzaj koordynacji 2, Iq = 150 kA 1NO+1NC (stycznik ) Rozrusznik nawrotny SIRIUS 3RA22 do ochrony i rozruchu silników.
Rozrusznik nawrotny 3RA22 to przetestowana i zmontowana fabrycznie kombinacja wyłącznika silnikowego 3RV2 i dwóch styczników 3RT2, które są już w pełni okablowane oraz połączone mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Zasilacze obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach DIN, mocowania śrubowego i montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji pojedynczych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zasilaczy obciążenia. Opcjonalny system zasilania SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady związane z okablowaniem.
Podajniki obciążenia 3RA22 zastępują sprawdzoną serię 3RA12.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
