Name: Siemens 3RW5526-1HA16 3RW55261HA16 Soft-start Moc silnika przy 400 V 37 kW Moc silnika przy 230 V 22 kW 200 V, 690 V Nat
Brand: Siemens
SKU: 2864624
Availability: BackOrder

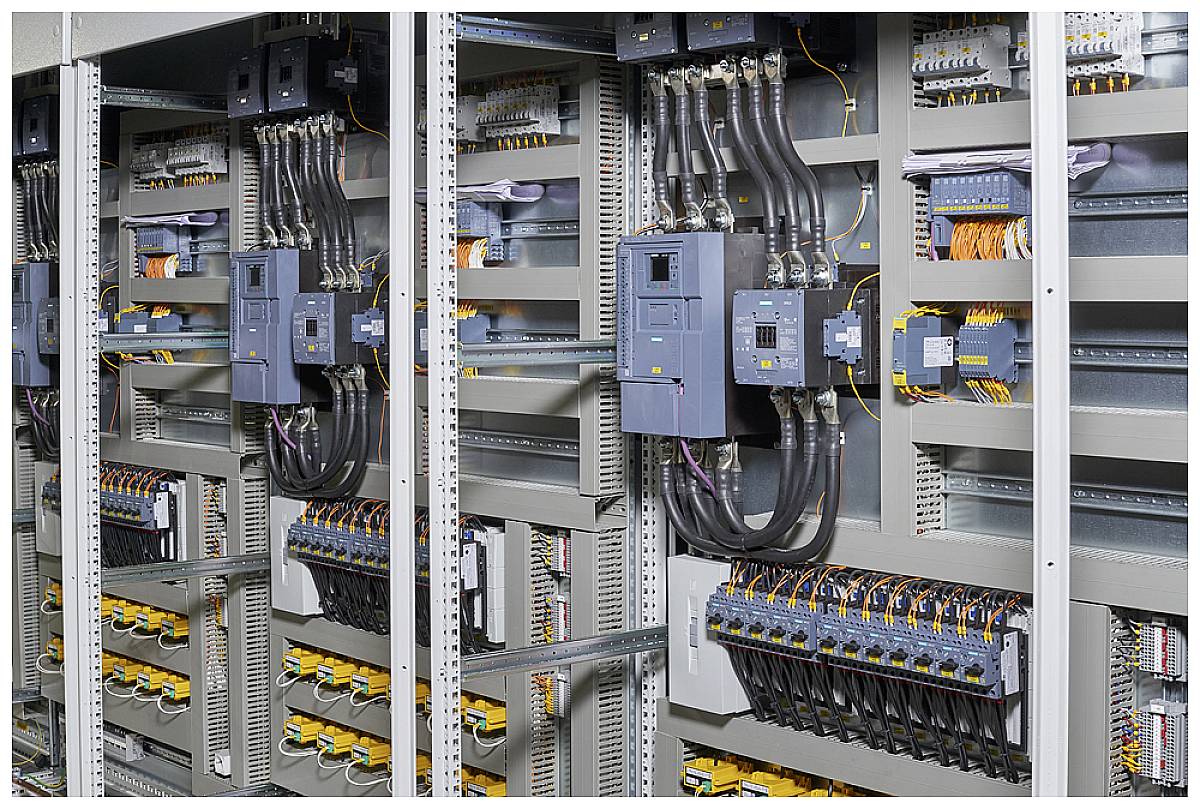

Elektryczna szafa sterownicza z wieloma kablami i urządzeniami przełączającymi. Okablowanie jest uporządkowane. Po lewej i prawej stronie znajdują się identyczne moduły.

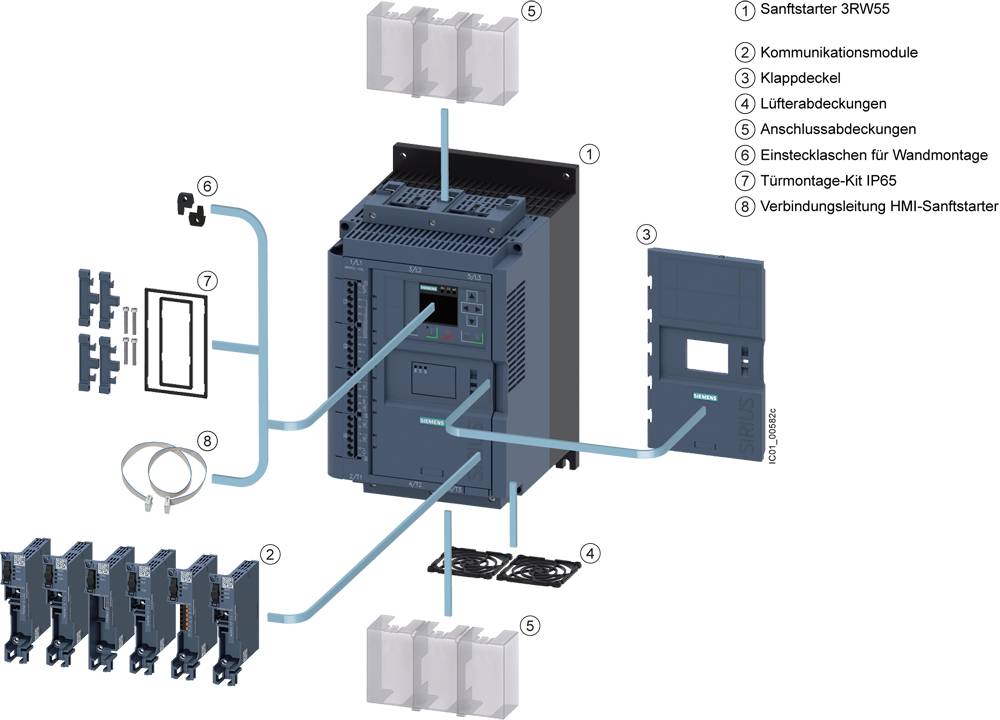

'Diagram softstartera 3RW55 z opisanymi komponentami: moduły komunikacyjne, pokrywa klapowa, osłony szyn, osłony przyłączy, gniazdo rozszerzeń, zestaw montażowy do drzwi IP65 oraz przewód połączeniowy HMI.'

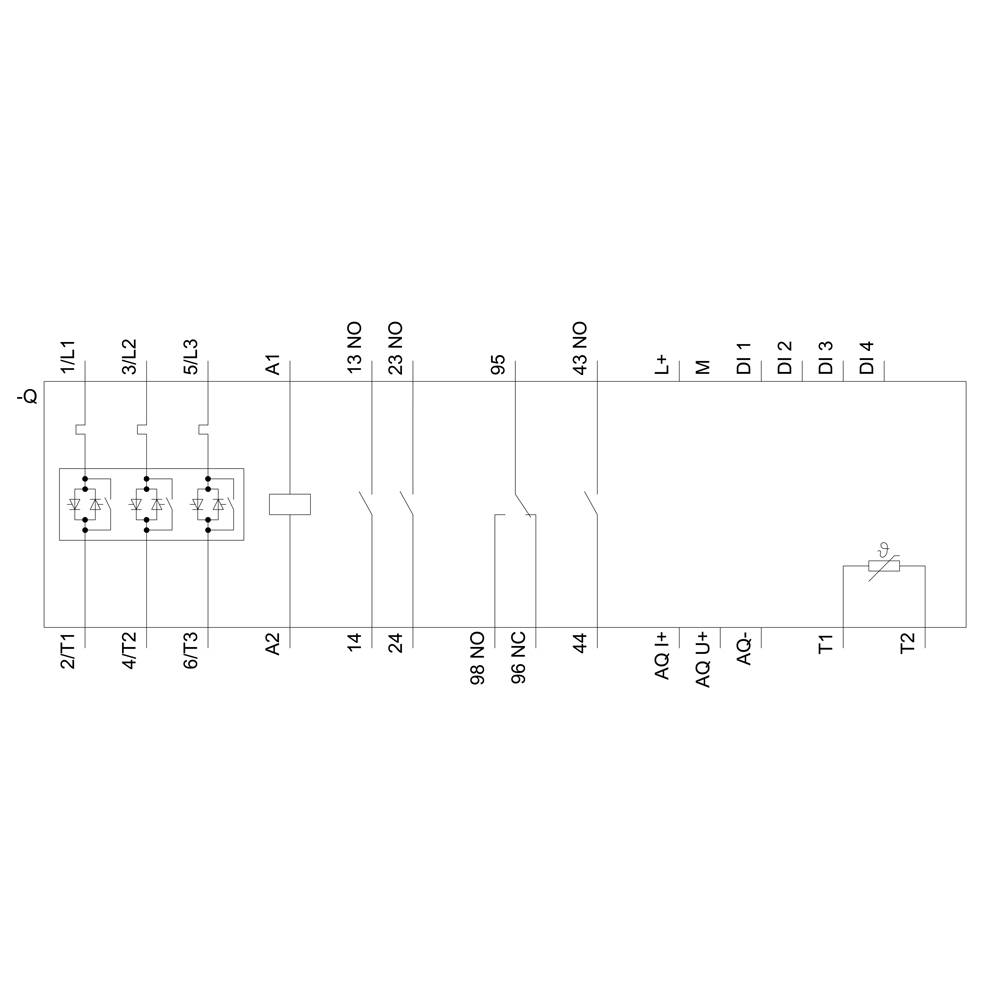

Schemat elektrycznego obwodu z wieloma stykami i przekaźnikami. Oznaczenia od 1L1 do D4 wskazują punkty przyłączeniowe.

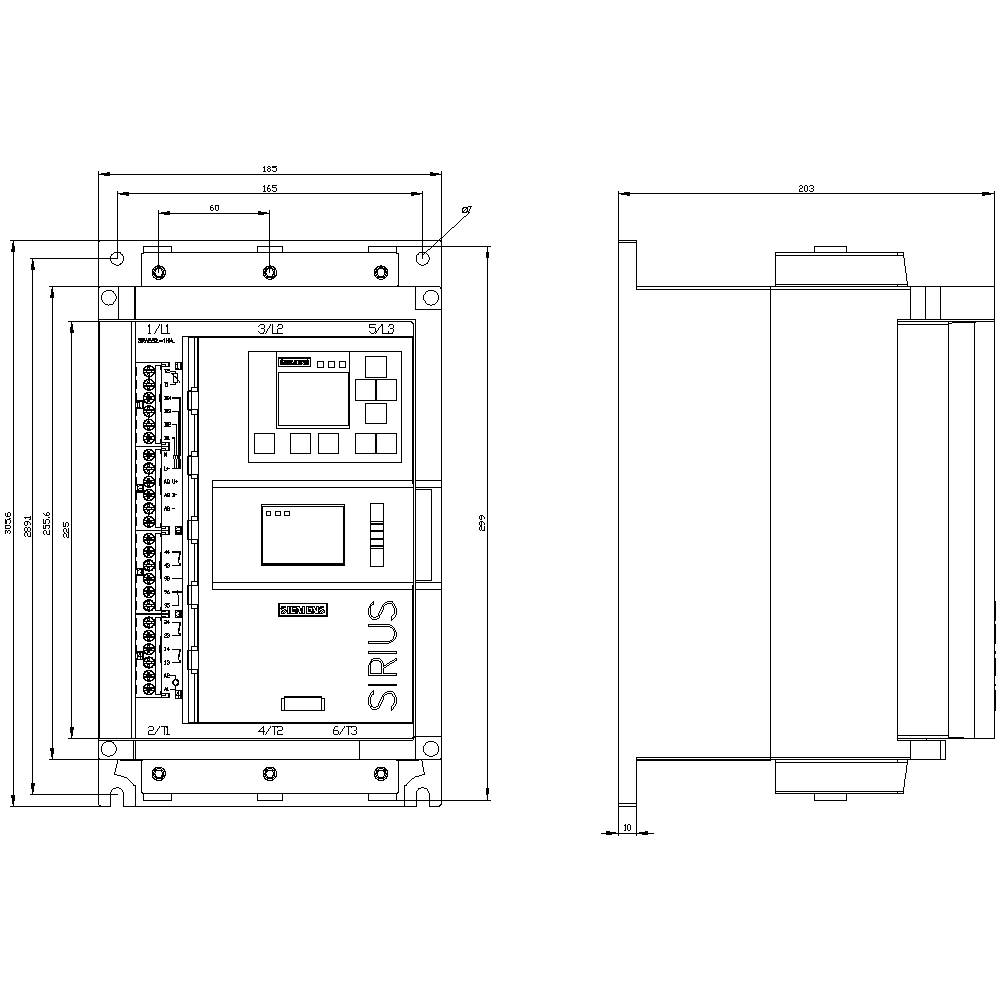

Rysunek techniczny urządzenia łączeniowego SIRIUS z widokiem z przodu po lewej stronie, widok z boku po prawej stronie. Wymiary podane są w milimetrach.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 29.01.2027

Liczba

Sztuki

Suma (14 199,00 zł / Sztuka)

14 199,00 zł

11 543,90 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Częstotliwość pracy: 50/60 Hz
Rodzaj mocowania: mocowanie śrubowe
Odporność na przepięcia: 8kV
Rodzaj ochrony: IP20
Napięcie izolacji: 690 V
Liczba wejść cyfrowych: 4
Konstrukcja zabezpieczenia silnika: elektroniczne, wyzwalające w przypadku termicznego przeciążenia silnika
Konstrukcja wyjść cyfrowych: 3 styki NO / 1 styk przełączny (CO)

Napięcie silnika: 200-690 V/AC

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 77 A

Moc silnika przy 230 V: 22 kW

Moc silnika przy 400 V: 37 kW

Napięcie znamionowe: 200 V
690 V

Liczba faz roboczych: 3

Numer katalogowy producenta: 3RW55261HA16

Natężenie znamionowe: 77 A

Natężenie znamionowe - zaokrąglone: 77 A

Model katalogowy producenta: 3RW5526-1HA16

Czas opróżnienia: 360 s

Wymiary: (S x W x G) 185 x 306 x 203 mm

Połączenie komponentów: śrubowe

Szerokość produktu: 185 mm

Wysokość produktu: 306 mm

Głębokość produktu: 203 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc silnika przy 230 V

Moc silnika przy 400 V

Napięcie znamionowe

Natężenie znamionowe - zaokrąglone

Siemens 3RW3026-1BB14 3RW30261BB14 Soft-start Moc silnika przy 400 V 11 kW Moc silnika przy 230 V 5.5 kW 200 V, 480 V Natężenie znamionowe 25 A

Numer produktu2864143

Dostawa w pt. 30.10

3 zestaw/yConrad Electronic

5.5 kW

11 kW

200 V

25 A

Sztuki

Min.: 1

Vielfache: 1

1729,00 zł^*

Siemens 3RW4028-1BB14 3RW40281BB14 Soft-start Moc silnika przy 400 V 18.5 kW Moc silnika przy 230 V 11 kW 200 V, 480 V Natężenie znamionowe 38 A

Numer produktu2864144

Dostawa w pt. 30.10

1 zestaw/yConrad Electronic

11 kW

18.5 kW

200 V

38 A

Sztuki

Min.: 1

Vielfache: 1

3129,00 zł^*

Siemens 3RW5055-2AB04 3RW50552AB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2864145

Dostawa w czw. 12.11

Conrad Electronic

37 kW

75 kW

200 V

143 A

Sztuki

Min.: 1

Vielfache: 1

9729,00 zł^*

Siemens 3RW5055-2AB05 3RW50552AB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2864146

Dostawa w czw. 12.11

Conrad Electronic

37 kW

75 kW

200 V

143 A

Sztuki

Min.: 1

Vielfache: 1

10 799,00 zł^*

Siemens 3RW5055-2AB14 3RW50552AB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2864147

Dostawa w czw. 12.11

Conrad Electronic

37 kW

75 kW

200 V

143 A

Sztuki

Min.: 1

Vielfache: 1

9379,00 zł^*

Siemens 3RW5055-2AB15 3RW50552AB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2864148

Dostawa w czw. 12.11

Conrad Electronic

37 kW

75 kW

200 V

143 A

Sztuki

Min.: 1

Vielfache: 1

10 799,00 zł^*

Siemens 3RW5055-2TB04 3RW50552TB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2864149

Dostawa w pt. 29.01.2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Sztuki

Min.: 1

Vielfache: 1

9729,00 zł^*

Siemens 3RW5055-2TB05 3RW50552TB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2864150

Dostawa w pt. 29.01.2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Sztuki

Min.: 1

Vielfache: 1

10 799,00 zł^*

Siemens 3RW5055-2TB14 3RW50552TB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2864151

Dostawa w czw. 12.11

Conrad Electronic

37 kW

75 kW

200 V

143 A

Sztuki

Min.: 1

Vielfache: 1

9729,00 zł^*

Siemens 3RW5055-2TB15 3RW50552TB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2864152

Dostawa w czw. 12.11

Conrad Electronic

37 kW

75 kW

200 V

143 A

Sztuki

Min.: 1

Vielfache: 1

10 399,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Soft-start Moc silnika przy 400 V 37 kW Moc silnika przy 230 V 22 kW 200 V, 690 V Nat

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Soft-start Moc silnika przy 400 V 37 kW Moc silnika przy 230 V 22 kW 200 V, 690 V Nat

Opis

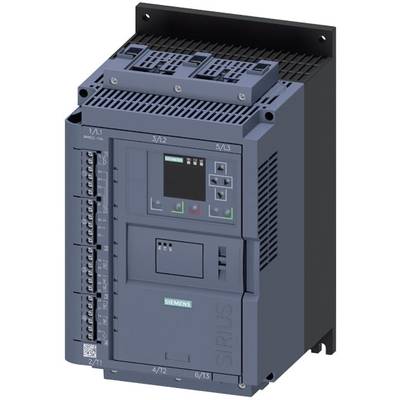

SIRIUS softstarter 200-690 V 77 A, AC 110-250 V zaciski śrubowe SIRIUS 3RW55 wysokowydajny softstarter do wymagających zastosowań do płynnego uruchamiania i zatrzymywania trójfazowych silników asynchronicznych.
bezstopniowy rozruch, redukcja skoków prądowych, unikanie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego napędu, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przetwornicami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany by-pass zapewnia bardzo zwartą konstrukcję, oszczędza energię i zapewnia mniejsze nagrzewanie szafy sterowniczej. Inteligentne funkcje monitorowania chronią softstarter przed przegrzaniem, a silnik przed przeciążeniem. Ponadto można ograniczyć prąd podczas uruchamiania do regulowanej wartości maksymalnej. Dzięki sterowaniu 3-fazowemu szczególnie nadaje się do dużych mocy wyjściowych silników i obwodów pierwiastków 3. Innowacyjna regulacja momentu obrotowego zapewnia optymalny rozruch silnika. Szybkie i łatwe uruchomienie dzięki automatycznej parametryzacji lub asystentowi aplikacji. Perspektywiczne planowanie konserwacji dzięki monitorowaniu stanu. Zdejmowany interfejs HMI z kolorowym wyświetlaczem zapewniającym czytelne wartości pomiarowe i wskazania diagnostyczne. Aprobaty na całym świecie (np. IEC i UL/CSA).
Wysokowydajne softstarty 3RW55 są dostępne dla systemów zasilania do 690 V w zakresie mocy do 560 kW z napięciem sterowania 24 V lub 110-250 V i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Wyjście analogowe i termistorowe zabezpieczenie silnika są integralną częścią wysokowydajnego softstartu.
Opcjonalne wtykowe moduły komunikacyjne umożliwiają połączenie przez PROFINET, PROFIBUS i Modbus TCP. Wbudowany moduł HMI można również zamontować w drzwiach szafy sterowniczej.
Softstartery 3RW55 zastępują sprawdzoną serię 3RW44.
Softstart SIRIUS 3RW5 — tak elastyczny, jak Twoje zadanie.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
