Siemens 3SU11000AB603BA0 3SU1100-0AB60-3BA0 Przycisk pierścień przedni z tworzywa sztucznego, okrągły przycisk czarny, b

Okrągły, srebrny przycisk naciskowy z czarną obwódką, zamontowany w czarnej obudowie. Odpowiedni do sterowania maszynami.

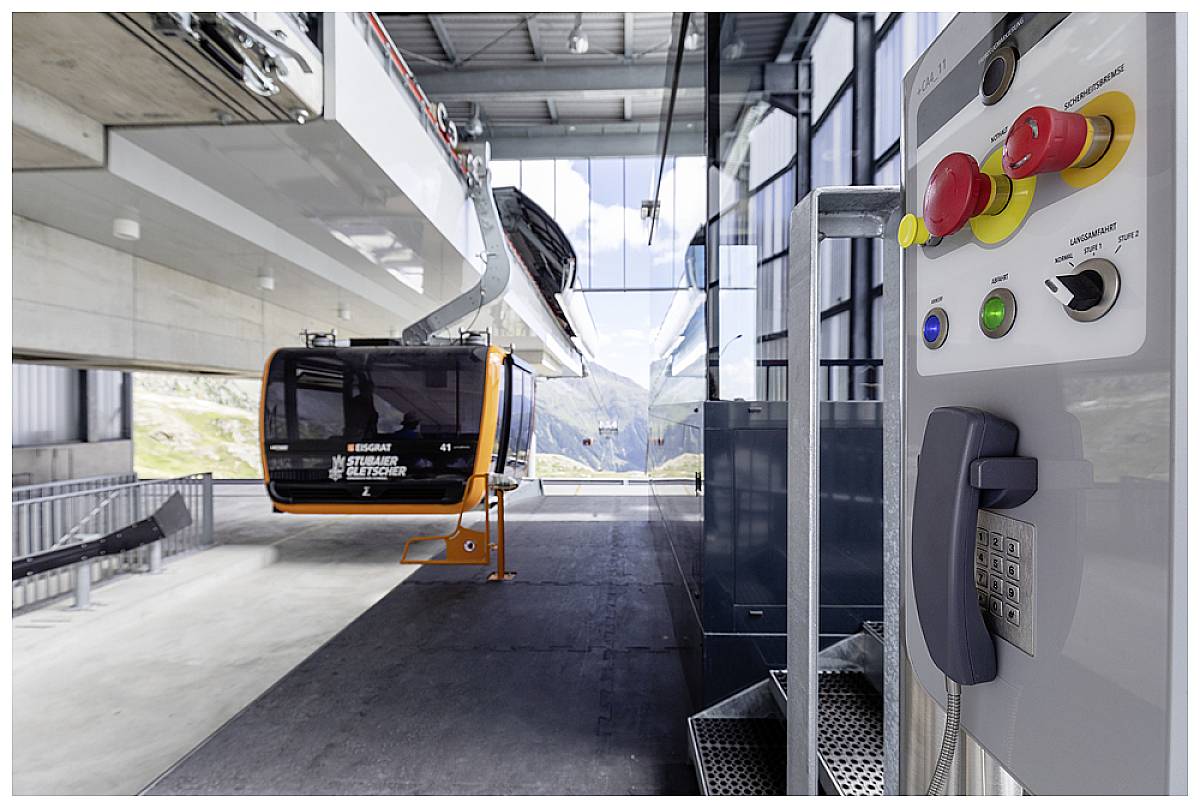

Pomarańczowa kabina kolejki linowej w nowoczesnej stacji górskiej; na pierwszym planie panel sterowania z przyciskami awaryjnymi do obsługi wyciągu.

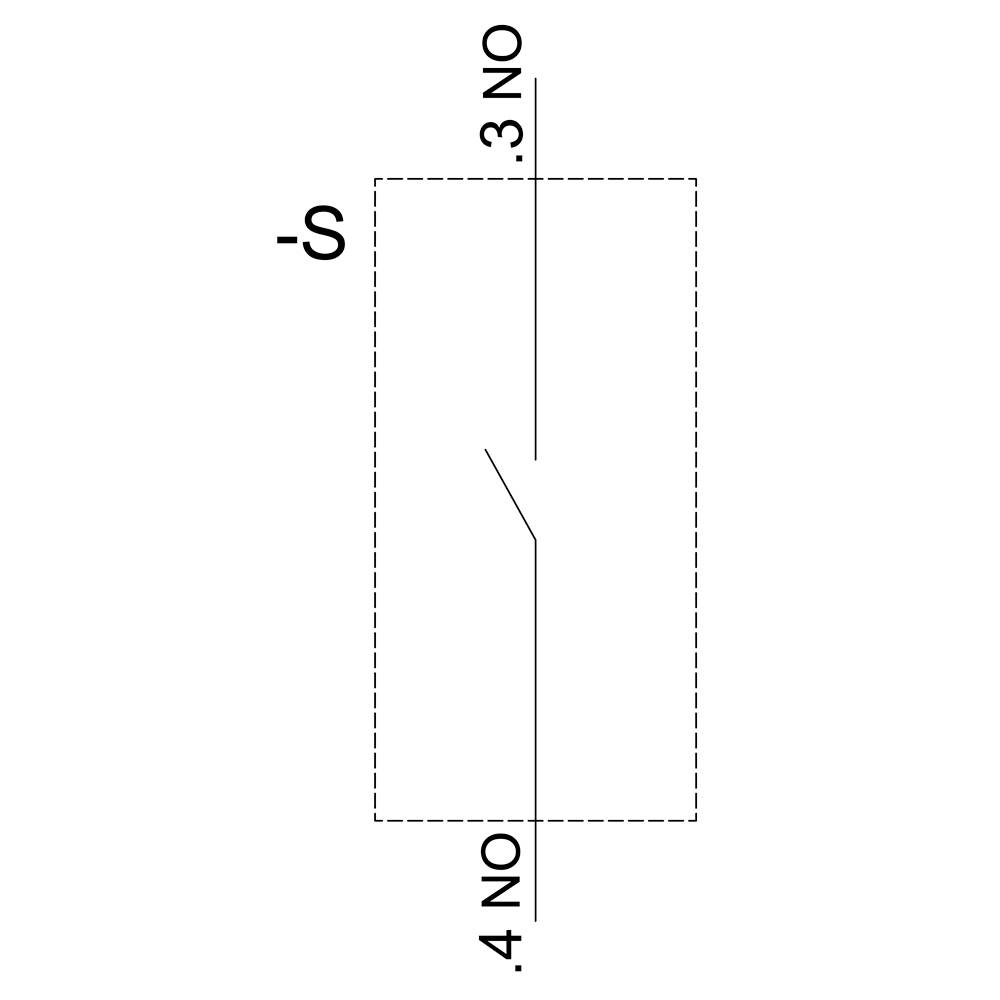

Schemat elektrycznego przełącznika z dwoma wyjściami, opisanymi jako '3 NO' i '4 NO'. Górna część przedstawia styk przełącznika S.

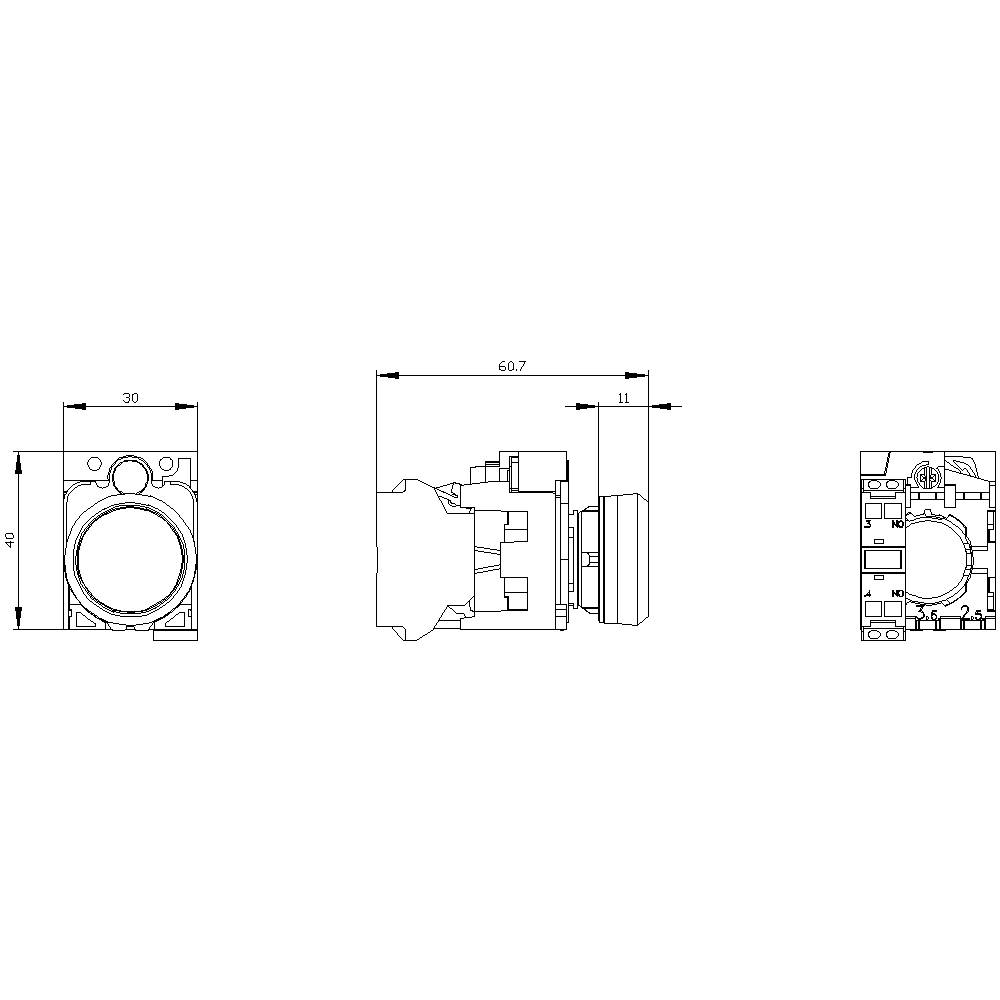

Rysunek techniczny okrągłego przełącznika z wymiarami: 30 mm szerokości, 40 mm wysokości. Widok z boku ukazuje szerokość 60,7 mm.
1/4
Zdjęcie poglądowe
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 12.11
Liczba
Suma (119,00 zł / Sztuka)
119,00 zł
96,75 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Rodzaj montażu: montaż na płycie czołowej
  • Liczba punktów dowodzenia: 1
  • Wykonanie siłownika: przyciskany, płaski
  • Szerokość montażowa: 29,5 mm
  • Wysokość montażowa: 11 mm
  • Materiał / elementu obsługowego: tworzywo sztuczne
  • Element produktu / przedni pierścień: tak
  • Moment dokręcania / śrub w uchwycie / maksymalny: 1,2 Nm
  • Konstrukcja pierścienia przedniego: standard
  • Głębokość montażowa: 49,7 mm
  • Kształt / otworu instalacyjnego: okrągły
  • Materiał / uchwytu: tworzywo sztuczne
  • Częstotliwość przełączania / maksimum [1/h]: 3600
  • Stopień ochrony IP / zacisku przyłączeniowego: IP20
  • Odporność na wibracje: 10 ... 500Hz: 5g
  • Klasa ochrony sprzętu: II
  • Dodatnia tolerancja średnicy montażowej: 0,4 mm
  • Przekrój możliwego do podłączenia przewodu / drut / bez obróbki końcówki żyły / maksymalnie: 1,5 mm²
  • Przekrój możliwego do podłączenia przewodu / drut / bez obróbki końcówki żyły / minimum: 0,25 mm²
  • Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły / maks.: 0,75 mm²
  • Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły / minimum: 0,25 mm²
  • Przekrój możliwego do podłączenia przewodu / linka / bez obróbki końcówki żyły / maks.: 1,5 mm²
  • Przekrój możliwego do podłączenia przewodu / linka / bez obróbki końcówek drutu / minimum: 0,25 mm²
  • Przekrój przyłączanego przewodu / dla styków pomocniczych / drut lub linka / maksymalnie: 1,5 mm²
  • Liczba modułów kontaktowych: 1
  • Moment dokręcania / śrub w uchwycie / minimum: 1 Nm
  • Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG: 2x (24 ... 16)
  • Rodzaj możliwych do podłączenia przekrojów przewodów / pełny / bez obróbki końcówki drutu: 2x (0,25 ... 1,5 mm²)
  • Rodzaj możliwych do podłączenia przekrojów przewodów / drobnożyłowych / z obróbką końcówki rdzenia: 2x (0,25 ... 0,75 mm²)
  • Rodzaj możliwych do podłączenia przekrojów przewodów / drobnożyłowych / bez obróbki końcówek drutu: 2x (0,25 ... 1,5 mm²)
  • Wykończenie styków / styków pomocniczych: stop srebra
  • Numer AWG / zgodnie z kodowanym przekrojem przyłączanego przewodu / maksymalnie: 16
  • Numer AWG / jako kodowany przekrój przyłączalnego przewodu / minimum: 24
  • Rodzaj montażu / modułów i akcesoriów: Montaż na płycie czołowej
  • Napięcie robocze / przy AC / przy 50 Hz / wartość znamionowa / maksimum: 500 V
  • Napięcie robocze / przy AC / przy 50 Hz / wartość znamionowa / minimum: 5 V
  • Napięcie robocze / przy AC / przy 60 Hz / wartość znamionowa / maksimum: 500 V
  • Napięcie robocze / przy AC / przy 60 Hz / wartość znamionowa / minimum: 5 V
  • Napięcie robocze / przy DC / wartość znamionowa / maksimum: 500 V
  • Napięcie robocze / przy DC / wartość znamionowa / minimum: 5 V
  • Prąd ciągły / charakterystyka C wyłącznika [A]: 10
  • Napięcie izolacji / wartość znamionowa: 500 V
  • Składnik produktu / źródło światła: nie
  • Rodzaj napięcia / napięcie robocze: AC/DC
  • Odporność na przepięcia / wartość znamionowa: 6 kV
  • Prąd termiczny: 10A
  • Stopień zabrudzenia 3
Rodzaj produktu

Przycisk

Specyfikacja przełącznika

pierścień przedni z tworzywa sztucznego

okrągły

Rodzaj podświetlenia

brak podświetlenia

Sterowanie

przycisk

Kolor

czarny

biały

Kolor obudowy

biały

Średnica przycisku

29.45 mm

Motyw nadruku

brak

Połączenie komponentów

terminal przepustowy

Rodzaj

wokół

Funkcje przełącznika

chwilowy

Rodzaj styku

1 NO

Żywotność mechaniczna

10000000

Żywotność elektryczna

10000000

Średnica montażowa

22.3 mm

Specyfikacja

Kompletne urządzenie

IP66

IP67

IP69/IP69K

Minimalna temperatura

-25 °C

Maksymalna temperatura

+70 °C

Pozycje przełącznika

1 x wył/(wł)

Szerokość produktu

30 mm

Wysokość produktu

40 mm

Średnica produktu

22 mm

Zawartość

1 szt.

Wymiary

(Ø x W) 22 mm x 40 mm

Zgodne z RoHS

Tak

Głębokość produktu

49.7 mm

Model katalogowy producenta

3SU1100-0AB60-3BA0

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 2863873 Siemens 3SU11000AB603BA0 3SU1100-0AB60-3BA0 Przycisk pierścień przedni z tworzywa sztucznego, okrągły przycisk czarny, b

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863873 Siemens 3SU11000AB603BA0 3SU1100-0AB60-3BA0 Przycisk pierścień przedni z tworzywa sztucznego, okrągły przycisk czarny, b

Opis

Przycisk, 22 mm, okrągły, plastik, biały, przycisk, płaski, styk chwilowy, z uchwytem 1NO, połączenie sprężynowe Przycisk SIRIUS ACT do przełączania i sterowania odbiornikami elektrycznymi.
Pod marką SIRIUS ACT firma Siemens oferuje wyjątkową gamę urządzeń dowodzenia i sygnalizacji z aprobatami na całym świecie w trzech nowoczesnych seriach konstrukcyjnych, wykonanych z wytrzymałego prawdziwego metalu i wysokiej jakości tworzywa sztucznego.
Innowacyjna koncepcja zatrzaskiwania upraszcza montaż do tego stopnia, że wymaga użycia tylko jednej ręki i żadnych specjalnych narzędzi. Otwory bez rowków są wystarczające jako otwory montażowe, ponieważ 100% ochrona przed przekręceniem jest już zintegrowana.
Dzięki niezmiennie wysokiemu stopniowi ochrony te solidne urządzenia nadają się do zastosowań przemysłowych i zewnętrznych. Możliwe jest nawet czyszczenie strumieniem wysokociśnieniowym. Ani kurz, olej ani agresywne zasady nie mogą zakłócać niezawodnej pracy.
Oprócz standardowego okablowania, większość urządzeń można również podłączyć do sterownika poprzez PROFINET, AS-Interface lub IO-Link. Zmniejsza to nakłady na okablowanie, minimalizuje źródła błędów i zapewnia większą elastyczność.
Graficzny konfigurator online zapewnia wygodną pomoc przy doborze i zamawianiu poszczególnych urządzeń, obudów i etykiet. Dostępna jest obszerna dokumentacja (np. instrukcja obsługi, dane 3D, schemat połączeń).
Dostępne wersje: kilka kolorów, podświetlane/niepodświetlane, z napisem/bez, zatrzaskowe/chwilowe, różne wysokości przycisku i pierścienia czołowego.
Uwaga: Kompletne urządzenie, dostawa obejmuje uchwyt i moduły.
SIRIUS ACT - Wydajność w działaniu podczas dowodzenia i raportowania. Po prostu złożony, po prostu mocny, po prostu doskonały.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
