Name: Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 Przełącznik pierścień przedni z tworzywa sztucznego, podświetlenie blokada c
Brand: Siemens
SKU: 2863884
Availability: BackOrder

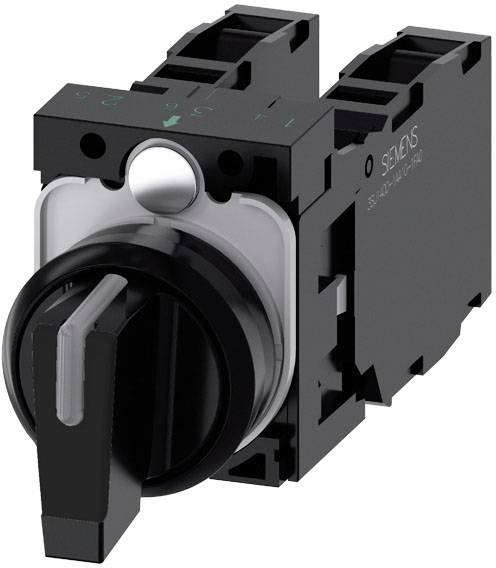

Czarny elektryczny przełącznik z obrotowym pokrętłem, wyraźnie element mechaniczny, na neutralnym tle.

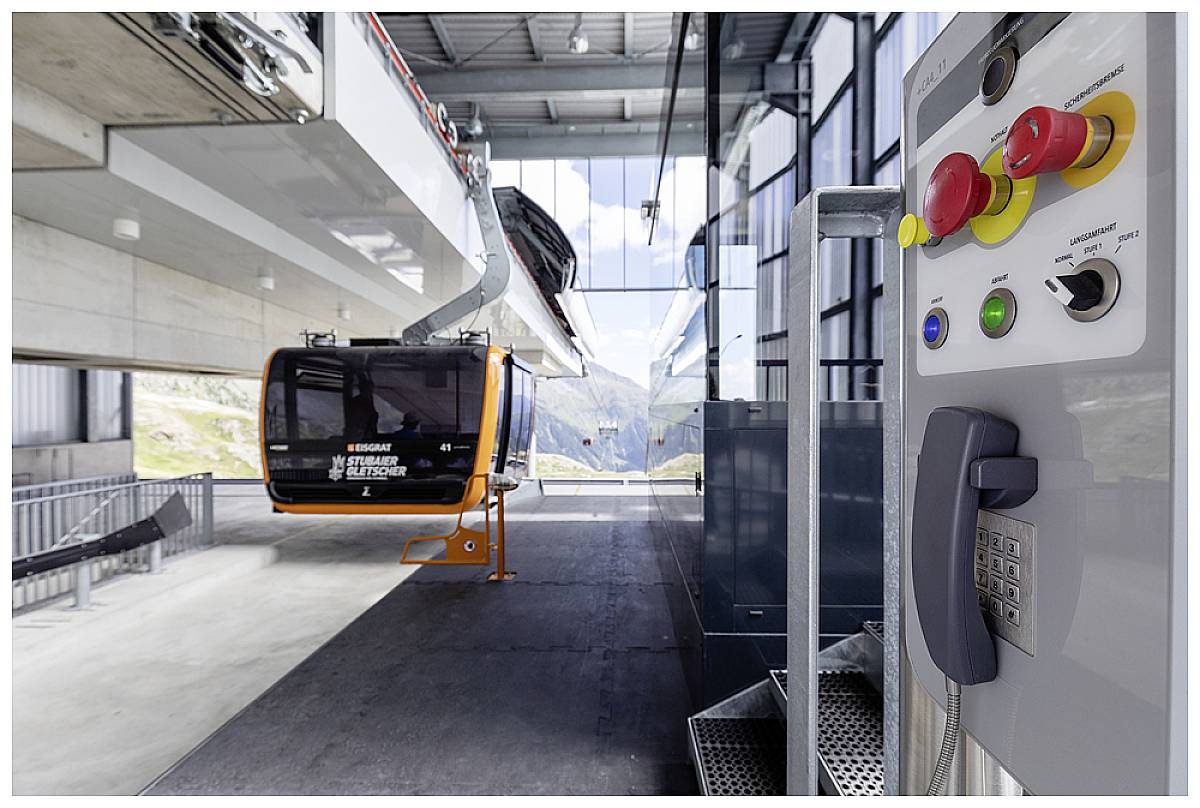

Pomarańczowa kabina kolejki linowej przyjeżdża do nowoczesnej stacji. Po prawej stronie znajduje się pulpit sterowniczy z różnymi przyciskami i słuchawką.

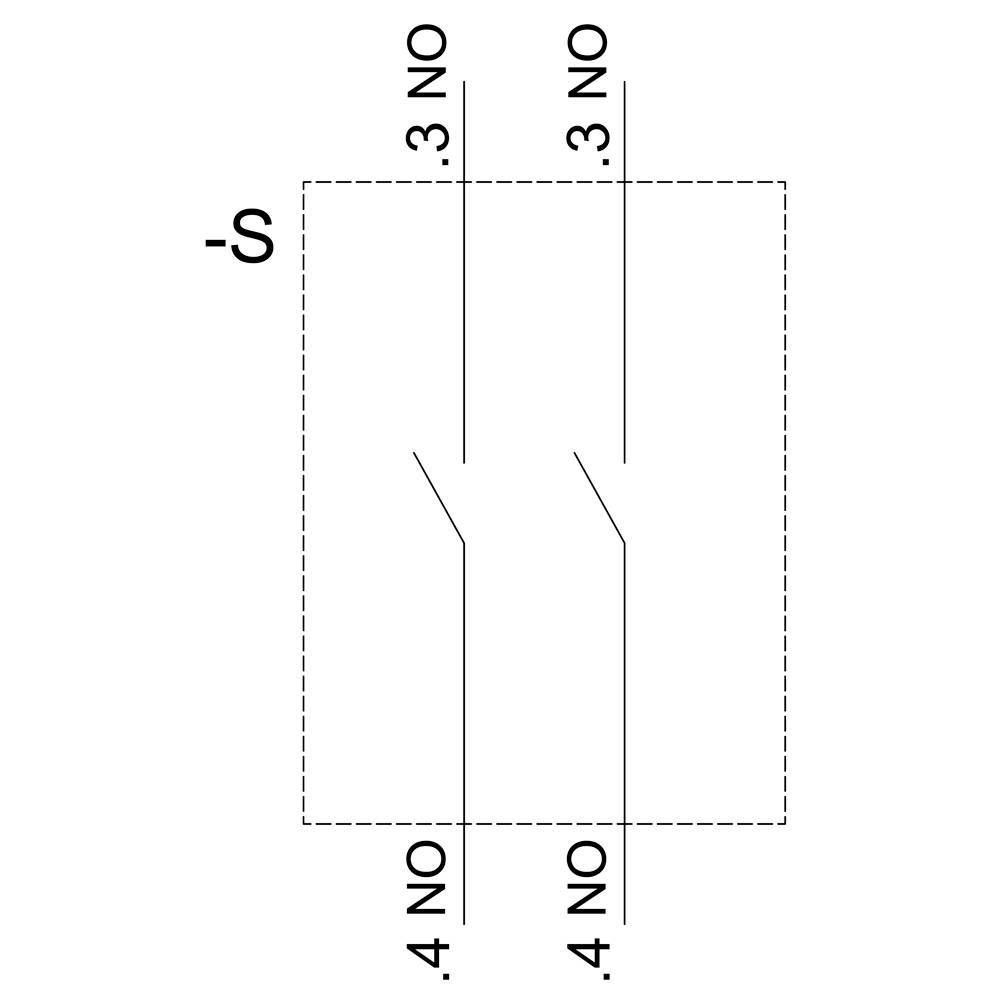

Schemat elektryczny przełącznika z dwoma stykami zwierającymi, oznaczonymi jako '3 NO' i '4 NO'. Litera 'S' symbolizuje główny styk.

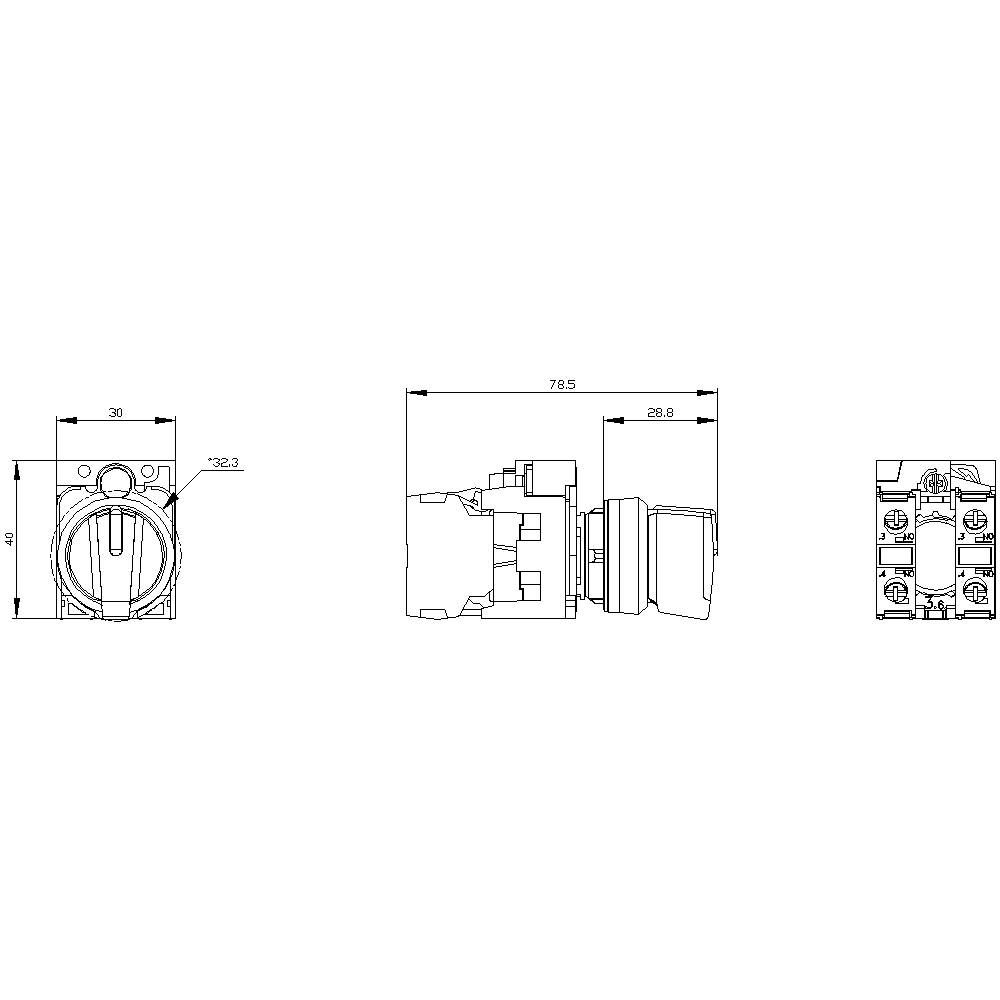

Rysunek techniczny przełącznika z wymiarami: szerokość 22,8 mm, głębokość 28,8 mm, wysokość 75 mm. Przedstawia widok z boku i z przodu.

1/4

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (259,00 zł / Sztuka)

259,00 zł

210,57 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przełącznik dźwigienkowy, podświetlany, 22mm, okrągły, plastik, czarny, 1NO, 1NO

Dodatkowe informacje:

Dane techniczne

Liczba punktów dowodzenia: 1
Liczba pozycji przełączania: 3
Wersja elementu uruchamiającego: dźwignia, krótka
Szerokość montażowa: 32,3 mm
Wysokość montażowa: 28,8 mm
Materiał / elementu obsługowego: tworzywo sztuczne
Element produktu / przedni pierścień: tak
Rozszerzenie produktu / opcja / żarówki: tak
Moment dokręcania / śrub w uchwycie / maksymalny: 1,2 Nm
Konstrukcja pierścienia przedniego: standard
Głębokość montażowa: 71,7 mm
Kształt / otworu instalacyjnego: okrągły
Materiał / uchwytu: tworzywo sztuczne
Częstotliwość przełączania / maksimum [1/h]: 1800
Stopień ochrony IP / zacisku przyłączeniowego: IP20, śruba zacisku dokręcona
Odporność na wibracje: 10 ... 500Hz: 5g
Klasa ochrony sprzętu: II
Dodatnia tolerancja średnicy montażowej: 0,4 mm
Funkcja produktu / wymuszone otwarcie: tak
Przekrój możliwego do podłączenia przewodu / drut / z obróbką końcówki żyły / maksymalnie: 0,75 mm²
Przekrój możliwego do podłączenia przewodu / drut / z obróbką końcówki żyły / minimum: 0,5 mm²
Przekrój możliwego do podłączenia przewodu / drut / bez obróbki końcówki żyły / maksymalnie: 1,5 mm²
Przekrój możliwego do podłączenia przewodu / drut / bez obróbki końcówek drutu / minimum: 1 mm²
Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły / maks.: 1,5 mm²
Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły / minimum: 0,5 mm²
Przekrój możliwego do podłączenia przewodu / linka / bez obróbki końcówki żyły / maks.: 1,5 mm²
Przekrój możliwego do podłączenia przewodu / linka / bez obróbki końcówek drutu / minimum: 1 mm²
Liczba modułów kontaktowych: 2
Moment dokręcania / ze złączem śrubowym / maksymalny: 0,9 Nm
Moment dokręcania / ze złączem śrubowym / minimum: 0,8 Nm
Moment dokręcania / śrub w uchwycie / minimum: 1 Nm
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG: 2x (18 ... 14)
Rodzaj możliwych do podłączenia przekrojów przewodów / pełny / z obróbką końcówki rdzenia: 2x (0,5 ... 0,75 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / pełny / bez obróbki końcówki drutu: 2x (1,0 ... 1,5 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / drobnożyłowych / bez obróbki końcówek drutu: 2x (1,0 ... 1,5 mm²)
Wykończenie styków / styków pomocniczych: stop srebra
Numer AWG / zgodnie z kodowanym przekrojem przyłączanego przewodu / maksymalnie: 14
Numer AWG / jako kodowany przekrój przyłączalnego przewodu / minimum: 18
Rodzaj montażu / modułów i akcesoriów: Montaż na płycie czołowej
Napięcie robocze / przy AC / przy 50 Hz / wartość znamionowa / maksimum: 500 V
Napięcie robocze / przy AC / przy 50 Hz / wartość znamionowa / minimum: 5 V
Napięcie robocze / przy AC / przy 60 Hz / wartość znamionowa / maksimum: 500 V
Napięcie robocze / przy AC / przy 60 Hz / wartość znamionowa / minimum: 5 V
Napięcie robocze / przy DC / wartość znamionowa / maksimum: 500 V
Napięcie robocze / przy DC / wartość znamionowa / minimum: 5 V
Prąd ciągły / charakterystyka C wyłącznika [A]: 10
Napięcie izolacji / wartość znamionowa: 500 V
Składnik produktu / źródło światła: nie
Rodzaj napięcia / napięcie robocze: AC/DC
Odporność na przepięcia / wartość znamionowa: 6 kV
Prąd termiczny: 10A
Stopień zabrudzenia 3

Rodzaj produktu: Przełącznik

Specyfikacja przełącznika: pierścień przedni z tworzywa sztucznego
podświetlenie

Rodzaj podświetlenia: brak podświetlenia

Sterowanie: blokada

Kolor LED: biały

Kolor: czarny

Kolor obudowy: czarny

Średnica przycisku: 32.3 mm

Motyw nadruku: symbol strzałki

Połączenie komponentów: śrubowe

Rodzaj: wokół

Wycięcie w panelu przednim: 22 mm

Funkcje przełącznika: zatrzask/0/zatrzask

Rodzaj styku: 2 NO
2 NC

Żywotność mechaniczna: 1000000

Żywotność elektryczna: 10000000

Średnica montażowa: 22.3 mm

Specyfikacja: Kompletne urządzenie

: IP66
IP67
IP69/IP69K

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Kąt przełączania: 2 x 45 °

Pozycje przełącznika: 1 x wł/wył/wł

Szerokość produktu: 32.3 mm

Wysokość produktu: 40 mm

Zawartość: 1 szt.

Wymiary: (S x W x G) 32.3 x 40 x 71.7 mm

Zgodne z RoHS: Tak

Głębokość produktu: 71.7 mm

Model katalogowy producenta: 3SU1100-2BL10-1NA0

UKCA: nie dotyczy
