Name: Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Przycisk grzybkowy zatrzymania awaryjnego do zatrzymania awaryjnego przycisk
Brand: Siemens
SKU: 2863879
Availability: BackOrder

Czerwono-żółty przycisk awaryjnego zatrzymania z napisem 'NOT-HALT'. Używany jest do awaryjnego wyłączania maszyn.

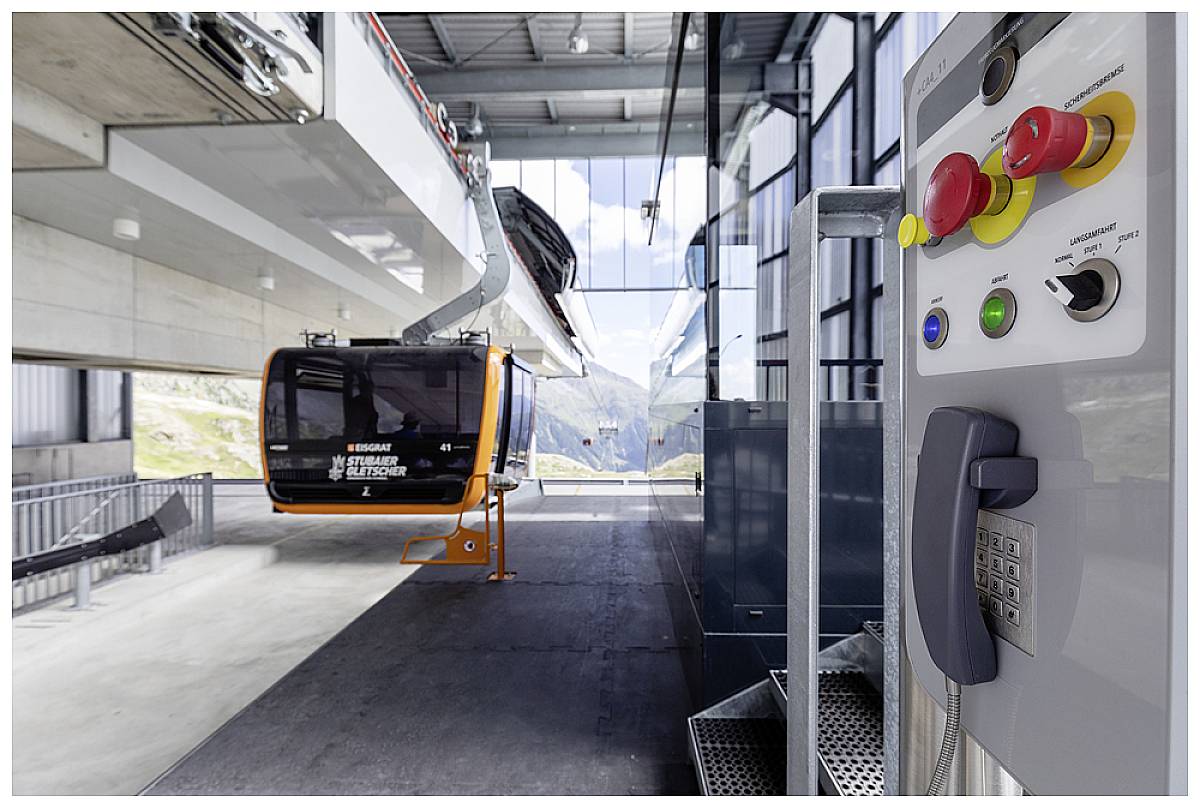

Stacja kolejki linowej z pomarańczową gondolą w Alpach; po lewej stronie chłodnia, a po prawej panel sterowania. Na zewnątrz widoczny górski krajobraz.

Elektryczny schemat połączeń przełącznika z oznaczeniami '1 NC', '2 NC', '3 NO', '4 NO' na zaciskach.

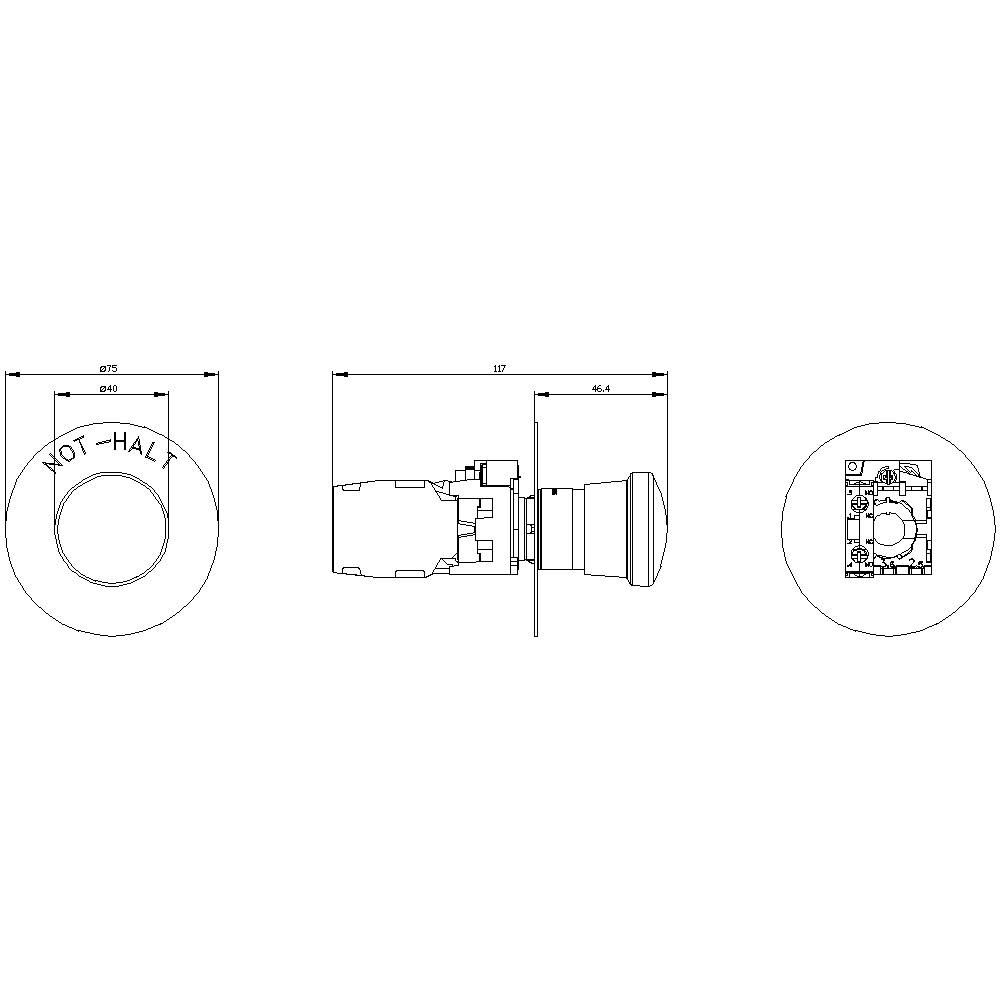

Rysunek techniczny wyłącznika awaryjnego ze szczegółowymi wymiarami. Widok z przodu, z boku i z góry.

1/4

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (349,00 zł / Sztuka)

349,00 zł

283,74 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj montażu: montaż na płycie czołowej
Liczba punktów dowodzenia: 1
Konstrukcja elementu uruchamiającego: zatrzask wymuszony
Szerokość montażowa: 75 mm
Wysokość montażowa: 46,4 mm
Materiał / elementu obsługowego: tworzywo sztuczne
Funkcja produktu / funkcja ZATRZYMANIA AWARYJNEGO: tak
Moment dokręcania / śrub w uchwycie / maksymalny: 1,2 Nm
Głębokość montażowa: 70,6 mm
Kształt / otworu instalacyjnego: okrągły
Materiał / uchwytu: metal
Funkcja produktu / funkcja ZATRZYMANIA AWARYJNEGO: tak
Częstotliwość przełączania / maksimum [1/h]: 600
Stopień ochrony IP / zacisku przyłączeniowego: IP20, śruba zacisku dokręcona
Odporność na wibracje: 10 ... 500Hz: 5g
Klasa ochrony sprzętu: I
Dodatnia tolerancja średnicy montażowej: 0,4 mm
Funkcja produktu / wymuszone otwarcie: tak
Przekrój możliwego do podłączenia przewodu / drut / z obróbką końcówki żyły / maksymalnie: 0,75 mm²
Przekrój możliwego do podłączenia przewodu / drut / z obróbką końcówki żyły / minimum: 0,5 mm²
Przekrój możliwego do podłączenia przewodu / drut / bez obróbki końcówki żyły / maksymalnie: 1,5 mm²
Przekrój możliwego do podłączenia przewodu / drut / bez obróbki końcówek drutu / minimum: 1 mm²
Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły / maks.: 1,5 mm²
Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły / minimum: 0,5 mm²
Przekrój możliwego do podłączenia przewodu / linka / bez obróbki końcówki żyły / maks.: 1,5 mm²
Przekrój możliwego do podłączenia przewodu / linka / bez obróbki końcówek drutu / minimum: 1 mm²
Liczba modułów kontaktowych: 1
Moment dokręcania / śrub w uchwycie / minimum: 1 Nm
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG: 2x (18 ... 14)
Rodzaj możliwych do podłączenia przekrojów przewodów / pełny / z obróbką końcówki rdzenia: 2x (0,5 ... 0,75 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / pełny / bez obróbki końcówki drutu: 2x (1,0 ... 1,5 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / drobnożyłowych / bez obróbki końcówek drutu: 2x (1,0 ... 1,5 mm²)
Wykończenie styków / styków pomocniczych: stop srebra
Numer AWG / zgodnie z kodowanym przekrojem przyłączanego przewodu / maksymalnie: 14
Numer AWG / jako kodowany przekrój przyłączalnego przewodu / minimum: 18
Rodzaj montażu / modułów i akcesoriów: Montaż na płycie czołowej
Napięcie robocze / przy AC / przy 50 Hz / wartość znamionowa / maksimum: 500 V
Napięcie robocze / przy AC / przy 50 Hz / wartość znamionowa / minimum: 5 V
Napięcie robocze / przy AC / przy 60 Hz / wartość znamionowa / maksimum: 500 V
Napięcie robocze / przy AC / przy 60 Hz / wartość znamionowa / minimum: 5 V
Napięcie robocze / przy DC / wartość znamionowa / maksimum: 500 V
Napięcie robocze / przy DC / wartość znamionowa / minimum: 5 V
Prąd ciągły / charakterystyka C wyłącznika [A]: 10
Napięcie izolacji / wartość znamionowa: 500 V
Składnik produktu / źródło światła: nie
Rodzaj napięcia / napięcie robocze: AC/DC
Odporność na przepięcia / wartość znamionowa: 6 kV
Prąd termiczny: 10A
Stopień zabrudzenia 3
Liczba płyt nośnych: 1
Moment dokręcania / dla styków pomocniczych / z przyłączem śrubowym / maksymalnie: 0,9 Nm
Moment dokręcania / dla styków pomocniczych / z przyłączem śrubowym / minimum: 0,8 Nm

Opakowanie: sztuka

Rodzaj produktu: Przycisk grzybkowy zatrzymania awaryjnego

Specyfikacja przełącznika: do zatrzymania awaryjnego

Rodzaj podświetlenia: brak podświetlenia

Sterowanie: przycisk

Kolor: czerwony
żółty

Kolor obudowy: czerwony

Średnica przycisku: 40 mm

Motyw nadruku: NOT-HALT

Połączenie komponentów: śrubowe

Rodzaj blokady: pociągnięcie

Rodzaj: wokół

Wielkość płyty przedniej (maks.): 75 x 46.4 mm

Funkcje przełącznika: zatrzask

Rodzaj styku: 1 NO
1 NC

Żywotność mechaniczna: 300000

Żywotność elektryczna: 300000

Średnica montażowa: 22.3 mm

Specyfikacja: Kompletne urządzenie

: IP66
IP67
IP69/IP69K

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Pozycje przełącznika: 1 x wył/wł

Szerokość produktu: 30 mm

Wysokość produktu: 40 mm

Średnica produktu: 40 mm

Zawartość: 1 szt.

Wymiary: (Ø x W) 40 mm x 40 mm

Zgodne z RoHS: Tak

Głębokość produktu: 70.6 mm

Model katalogowy producenta: 3SU1150-1HA20-1FH0

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Przycisk grzybkowy zatrzymania awaryjnego do zatrzymania awaryjnego przycisk

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Przycisk grzybkowy zatrzymania awaryjnego do zatrzymania awaryjnego przycisk

Opis

Przycisk grzybkowy STOP AWARYJNY, 22 mm, okrągły, metalowy, wysoki połysk, czerwony, 40 mm, zatrzask wymuszony, zgodny z DIN EN ISO 13850, zwalnianie przez pociąganie, z żółtą płytką tylną, napis: STOP AWARYJNY, z uchwytem, 1NO+1NC , złącze śrubowe Przycisk grzybkowy ZATRZYMANIA AWARYJNEGO SIRIUS ACT zgodnie z DIN EN ISO 13850 do sterowania aplikacjami związanymi z bezpieczeństwem z ochroną antysabotażową.
Pod marką SIRIUS ACT firma Siemens oferuje unikalną gamę urządzeń dowodzenia i sygnalizacji z aprobatami na całym świecie w trzech nowoczesnych seriach wzorniczych, wykonanych z wytrzymałego prawdziwego metalu i wysokiej jakości tworzywa sztucznego.
Innowacyjna koncepcja zatrzaskiwania upraszcza montaż do tego stopnia, że wymagana jest tylko jedna ręka i żadne specjalne narzędzia. Otwory bez rowków są wystarczające jako otwory montażowe, ponieważ 100% ochrona przed przekręceniem jest już zintegrowana.
Dzięki niezmiennie wysokiemu stopniowi ochrony te solidne urządzenia nadają się do zastosowań przemysłowych i zewnętrznych. Możliwe jest nawet czyszczenie strumieniem wysokociśnieniowym. Ani kurz, olej ani agresywne zasady nie mogą zakłócać niezawodnej pracy.
Oprócz standardowego okablowania, większość urządzeń można również podłączyć do sterownika poprzez PROFINET, AS-Interface lub IO-Link. Zmniejsza to nakłady na okablowanie, minimalizuje źródła błędów i zapewnia większą elastyczność.
Graficzny konfigurator online zapewnia wygodną pomoc przy doborze i zamawianiu poszczególnych urządzeń, obudów i etykiet. Dostępna jest obszerna dokumentacja (np. instrukcja obsługi, dane 3D, schemat połączeń).
Dostępne wersje: średnica grzybka 30/40/60 mm, podświetlane/niepodświetlane, zwalnianie przez pociągnięcie/obrót/blokowanie.
Uwaga: Kompletne urządzenie, dostawa obejmuje uchwyt i moduły.
SIRIUS ACT — wydajność w działaniu podczas dowodzenia i raportowania. Po prostu złożony, po prostu mocny, po prostu doskonały.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
