Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Przycisk podświetlany pierścień przedni metalowy, błyszczący przycisk srebrn
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (199,00 zł / Sztuka)
199,00 zł
161,79 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzaj montażu: montaż na płycie czołowej
- Liczba punktów dowodzenia: 1
- Wykonanie siłownika: przyciskany, płaski
- Szerokość montażowa: 29,5 mm
- Wysokość montażowa: 11 mm
- Materiał / elementu obsługowego: tworzywo sztuczne
- Element produktu / przedni pierścień: tak
- Rozszerzenie produktu / opcja / żarówki: tak
- Moment dokręcania / śrub w uchwycie / maksymalny: 1,2 Nm
- Konstrukcja przedniego pierścienia: standardowa
- Głębokość montażowa: 49,7 mm
- Kształt / otworu instalacyjnego: okrągły
- Materiał / uchwytu: metal
- Częstotliwość przełączania / maksimum [1/h]: 3600
- Stopień ochrony IP / zacisku przyłączeniowego: IP20
- Odporność na wibracje: 10 ... 500Hz: 5g
- Klasa ochrony sprzętu: I
- Dodatnia tolerancja średnicy montażowej: 0,4 mm
- Przekrój możliwego do podłączenia przewodu / drut / z obróbką końcówki żyły / maksymalnie: 0,75 mm²
- Przekrój możliwego do podłączenia przewodu / drut / z obróbką końcówki żyły / minimum: 0,5 mm²
- Przekrój możliwego do podłączenia przewodu / drut / bez obróbki końcówki żyły / maksymalnie: 1,5 mm²
- Przekrój możliwego do podłączenia przewodu / drut / bez obróbki końcówek drutu / minimum: 1 mm²
- Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły / maks.: 1,5 mm²
- Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły / minimum: 0,5 mm²
- Przekrój możliwego do podłączenia przewodu / linka / bez obróbki końcówki żyły / maks.: 1,5 mm²
- Przekrój możliwego do podłączenia przewodu / linka / bez obróbki końcówek drutu / minimum: 1 mm²
- Przekrój przyłączanego przewodu / dla styków pomocniczych / drut lub linka / maksymalnie: 1,5 mm²
- Liczba modułów kontaktowych: 1
- Ilość modułów LED: 1
- Moment dokręcania / ze złączem śrubowym / maksymalny: 0,9 Nm
- Moment dokręcania / ze złączem śrubowym / minimum: 0,8 Nm
- Moment dokręcania / śrub w uchwycie / minimum: 1 Nm
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG: 2x (18 ... 14)
- Rodzaj możliwych do podłączenia przekrojów przewodów / pełny / z obróbką końcówki rdzenia: 2x (0,5 ... 0,75 mm²)
- Rodzaj możliwych do podłączenia przekrojów przewodów / pełny / bez obróbki końcówki drutu: 2x (1,0 ... 1,5 mm²)
- Rodzaj możliwych do podłączenia przekrojów przewodów / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²)
- Rodzaj możliwych do podłączenia przekrojów przewodów / drobnożyłowych / bez obróbki końcówek drutu: 2x (1,0 ... 1,5 mm²)
- Wykończenie styków / styków pomocniczych: stop srebra
- Numer AWG / zgodnie z kodowanym przekrojem przyłączanego przewodu / maksymalnie: 14
- Numer AWG / jako kodowany przekrój przyłączalnego przewodu / minimum: 18
- Rodzaj montażu / modułów i akcesoriów: Montaż na płycie czołowej
- Napięcie robocze / przy AC / przy 50 Hz / wartość znamionowa / maksimum: 500 V
- Napięcie robocze / przy AC / przy 50 Hz / wartość znamionowa / minimum: 5 V
- Napięcie robocze / przy AC / przy 60 Hz / wartość znamionowa / maksimum: 500 V
- Napięcie robocze / przy AC / przy 60 Hz / wartość znamionowa / minimum: 5 V
- Napięcie robocze / przy DC / wartość znamionowa / maksimum: 500 V
- Napięcie robocze / przy DC / wartość znamionowa / minimum: 5 V
- Prąd ciągły / charakterystyka C wyłącznika [A]: 10
- Prąd rozruchowy / modułu LED / maksymalnie: 2 A
- Napięcie izolacji / wartość znamionowa: 320 V
- Natężenie światła / maksimum: 1400 mcd
- Natężenie światła / minimum: 900 mcd
- Składnik produktu / źródło światła: tak
- Rodzaj napięcia / napięcie robocze: AC/DC
- Rodzaj napięcia / napięcie zasilania / lampa: AC/DC
- Odporność na przepięcia / wartość znamionowa: 4 kV
- Prąd termiczny: 10A
- Stopień zabrudzenia 3
- Napięcie zasilania / 1 / lampy / przy AC / przy 50 Hz / wartość znamionowa: 24 V
- Napięcie zasilania / 1 / lampy / przy AC / przy 60 Hz / wartość znamionowa: 24 V
- Napięcie zasilania / 1 / lampy / przy DC / wartość znamionowa: 24 V
- Rodzaj produktu
Przycisk podświetlany
- Specyfikacja przełącznika
pierścień przedni metalowy
błyszczący
- Rodzaj podświetlenia
LED
- Rodzaj żarówki
LED
- Sterowanie
przycisk
- Kolor LED
żółty
- Kolor
srebrny
żółty
- Kolor obudowy
żółty
- Średnica przycisku
29.45 mm
- Motyw nadruku
brak
- Połączenie komponentów
śrubowe
- Rodzaj
wokół
- Wycięcie w panelu przednim
22 mm. rund mm
- Funkcje przełącznika
chwilowy
- Rodzaj styku
1 NO
- Żywotność mechaniczna
3000000
- Żywotność elektryczna
10000000
- Średnica montażowa
22.3 mm
- Specyfikacja
Kompletne urządzenie
IP66
IP67
IP69/IP69K
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+70 °C
- Napięcie przełączania
24 V/DC
24 V/AC
- Pozycje przełącznika
1 x wył/(wł)
- Szerokość produktu
30 mm
- Wysokość produktu
40 mm
- Średnica produktu
22 mm
- Zawartość
1 szt.

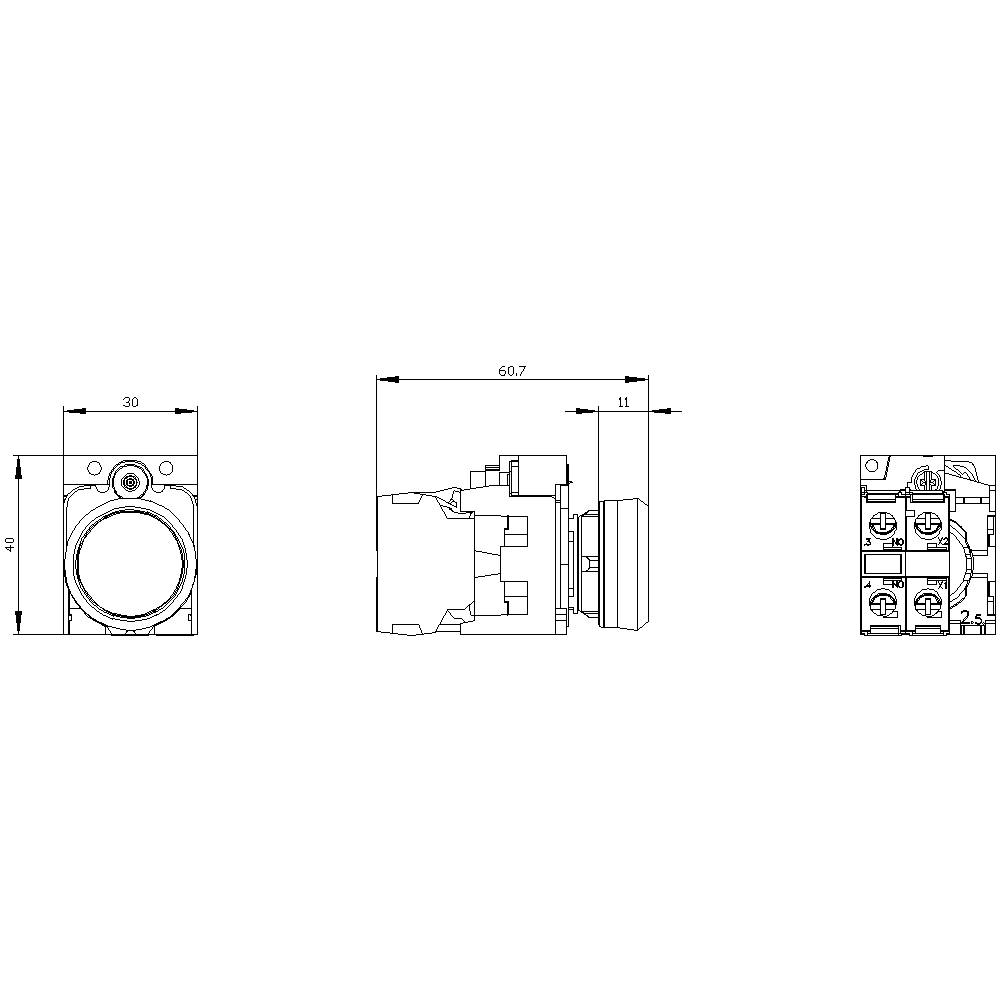

- Wymiary
(Ø x W) 22 mm x 40 mm
- Zgodne z RoHS
Tak
- Waga
0.0803 kg
- Głębokość produktu
49.7 mm
- Model katalogowy producenta
3SU1152-0AB30-1BA0
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Przycisk podświetlany pierścień przedni metalowy, błyszczący przycisk srebrn
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Przycisk podświetlany pierścień przedni metalowy, błyszczący przycisk srebrn
Opis

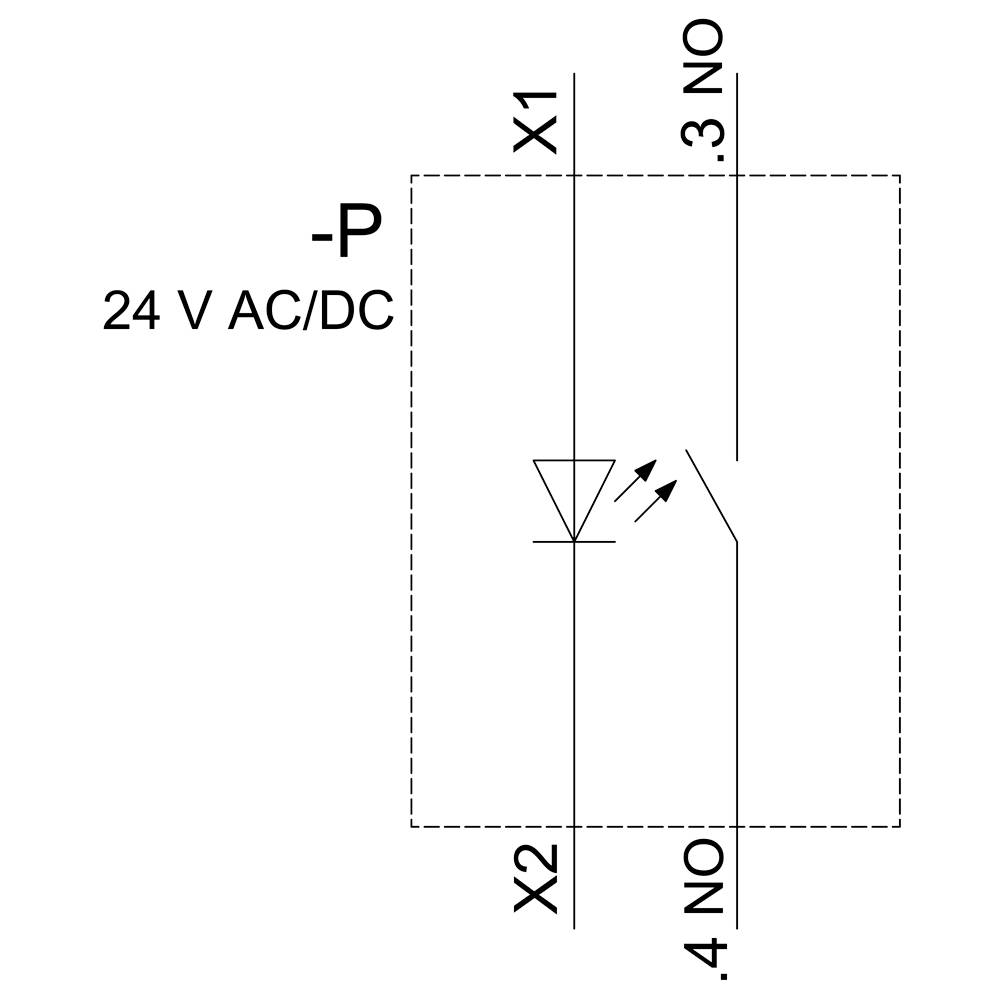

Przycisk podświetlany, 22 mm, okrągły, metalowy, wysoki połysk, żółty, przycisk, płaski, styk chwilowy, z uchwytem, 1 NO, moduł LED z wbudowaną diodą LED AC/DC 24V, złącze śrubowe Przycisk podświetlany SIRIUS ACT do załączania i sterowania elektrycznością konsumenci.
Pod marką SIRIUS ACT firma Siemens oferuje wyjątkową gamę urządzeń dowodzenia i sygnalizacji z aprobatami na całym świecie w trzech nowoczesnych seriach konstrukcyjnych, wykonanych z wytrzymałego prawdziwego metalu i wysokiej jakości tworzywa sztucznego.
Innowacyjna koncepcja zatrzaskiwania upraszcza montaż do tego stopnia, że wymaga użycia tylko jednej ręki i żadnych specjalnych narzędzi. Otwory bez rowków są wystarczające jako otwory montażowe, ponieważ 100% ochrona przed przekręceniem jest już zintegrowana.
Dzięki niezmiennie wysokiemu stopniowi ochrony te solidne urządzenia nadają się do zastosowań przemysłowych i zewnętrznych. Możliwe jest nawet czyszczenie strumieniem wysokociśnieniowym. Ani kurz, olej ani agresywne zasady nie mogą zakłócać niezawodnej pracy.
Oprócz standardowego okablowania, większość urządzeń można również podłączyć do sterownika poprzez PROFINET, AS-Interface lub IO-Link. Zmniejsza to nakłady na okablowanie, minimalizuje źródła błędów i zapewnia większą elastyczność.
Graficzny konfigurator online zapewnia wygodną pomoc przy doborze i zamawianiu poszczególnych urządzeń, obudów i etykiet. Dostępna jest obszerna dokumentacja (np. instrukcja obsługi, dane 3D, schemat połączeń).
Dostępne wersje: kilka kolorów, podświetlane/niepodświetlane, z napisem/bez, zatrzaskowe/chwilowe, różne wysokości przycisku i pierścienia czołowego.
Uwaga: Kompletne urządzenie, dostawa obejmuje uchwyt i moduły.
SIRIUS ACT — wydajność w działaniu podczas dowodzenia i raportowania. Po prostu złożony, po prostu mocny, po prostu doskonały.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Pod marką SIRIUS ACT firma Siemens oferuje wyjątkową gamę urządzeń dowodzenia i sygnalizacji z aprobatami na całym świecie w trzech nowoczesnych seriach konstrukcyjnych, wykonanych z wytrzymałego prawdziwego metalu i wysokiej jakości tworzywa sztucznego.
Innowacyjna koncepcja zatrzaskiwania upraszcza montaż do tego stopnia, że wymaga użycia tylko jednej ręki i żadnych specjalnych narzędzi. Otwory bez rowków są wystarczające jako otwory montażowe, ponieważ 100% ochrona przed przekręceniem jest już zintegrowana.
Dzięki niezmiennie wysokiemu stopniowi ochrony te solidne urządzenia nadają się do zastosowań przemysłowych i zewnętrznych. Możliwe jest nawet czyszczenie strumieniem wysokociśnieniowym. Ani kurz, olej ani agresywne zasady nie mogą zakłócać niezawodnej pracy.
Oprócz standardowego okablowania, większość urządzeń można również podłączyć do sterownika poprzez PROFINET, AS-Interface lub IO-Link. Zmniejsza to nakłady na okablowanie, minimalizuje źródła błędów i zapewnia większą elastyczność.
Graficzny konfigurator online zapewnia wygodną pomoc przy doborze i zamawianiu poszczególnych urządzeń, obudów i etykiet. Dostępna jest obszerna dokumentacja (np. instrukcja obsługi, dane 3D, schemat połączeń).
Dostępne wersje: kilka kolorów, podświetlane/niepodświetlane, z napisem/bez, zatrzaskowe/chwilowe, różne wysokości przycisku i pierścienia czołowego.
Uwaga: Kompletne urządzenie, dostawa obejmuje uchwyt i moduły.
SIRIUS ACT — wydajność w działaniu podczas dowodzenia i raportowania. Po prostu złożony, po prostu mocny, po prostu doskonały.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
