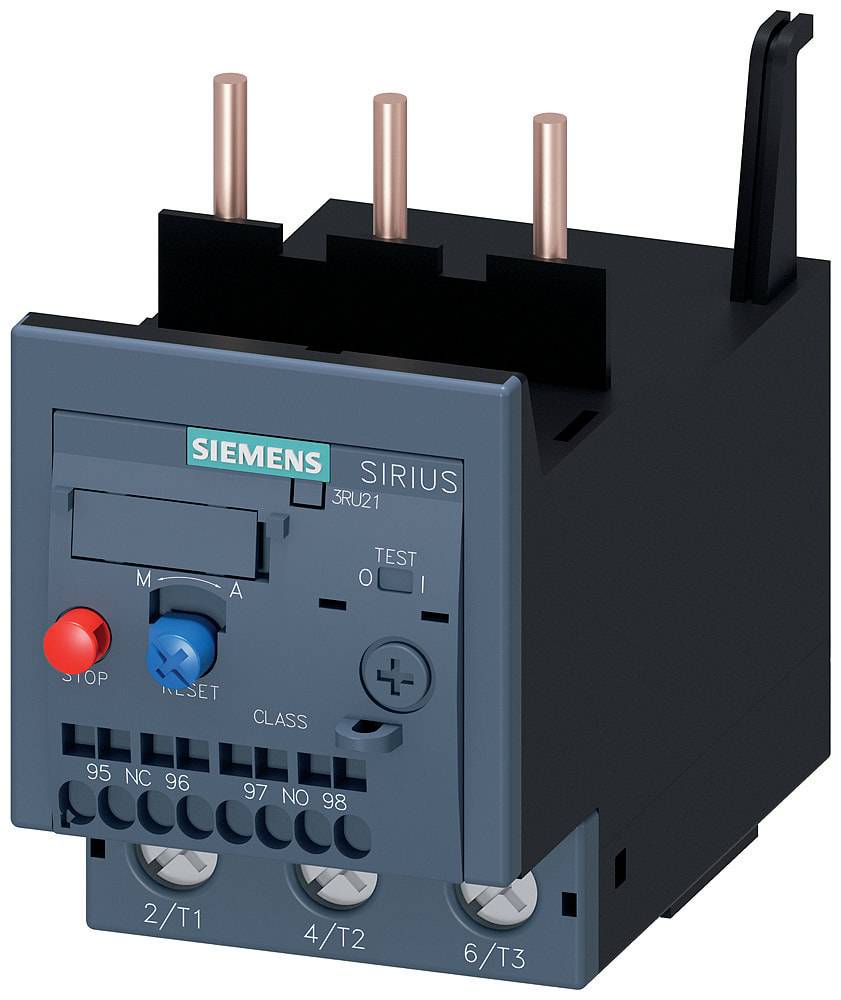

Zdjęcie poglądowe
Siemens Przekaźnik przeciążeniowy 690 V/AC 1 NC, 1 NO 1 szt. 3RU2136-1JD0 przeciążenie
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przekaźnik przeciążeniowy
Funkcje przekaźnika
przeciążenie
Maksymalne napięcie robocze
690 V/AC
Rodzaj styku
1 NC
1 NO
Maksymalne napięcie przełączania
690 V/AC
Karta katalogowa (PDF)
Liczba
Suma (419,00 zł / Sztuka)
419,00 zł
340,65 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzaj montażu: Mocowanie stycznika
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (18 ... 2), 1x (18... 1)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 14)
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / linka / z obróbką końcówki rdzenia: 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków pomocniczych / drobnożyłowy / bez obróbki końcówki drutu: 2x (0,5 ... 2,5 mm²)
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / drut lub linka: 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 2,5 mm²)
- Wysokość instalacji / n.p.m. / maksimum: 2000 m
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego łącznika pomocniczego / wymagane: bezpiecznik gG: 6 A, szybki: 10 A
- Klasa rozruchu silnika 10
- Wielkość stycznika / możliwość łączenia / specyficzna dla firmy: S2
- Wielkość przekaźnika przeciążeniowego: S2
- Zabezpieczenie przed porażeniem prądem elektrycznym: bezpieczne dla palców przy dotknięciu pionowym od przodu
- Prąd roboczy / przy AC-3 / przy 400 V: 10 A
- Pozycja montażowa: dowolna
- Regulowana wartość odpowiedzi prądowej / zależnego od prądu wyzwalacza przeciążeniowego / wartość początkowa: 7 A
- Regulowana wartość zadziałania prądu / zależnego od prądu wyzwalacza przeciążeniowego / wartość końcowa: 10 A
- Napięcie izolacji / przy stopniu zanieczyszczenia 3: 690 V/AC
- Napięcie udarowe: 6000 V
- Układ połączeń elektrycznych / dla obwodu głównego: góra i dół
- Ilość styków normalnie rozwartych / dla styków pomocniczych / uwaga: dla komunikatu „wyzwolenie”.
- Liczba styków NC / dla styków pomocniczych / Uwaga: dla odłączenia stycznika
- Moment dokręcania / dla styków głównych / ze złączem śrubowym / maksymalnie: 4,5 Nm
- Wersja wyświetlacza / do przełączania stanu: suwak
- Wersja gwintu / śruby łączącej / dla styków głównych: M6
- Wersja łącznika pomocniczego: zintegrowany
- Konstrukcja wyłącznika / do zabezpieczenia zwarciowego styku pomocniczego / wymagane: 6A (Ik mniejszy lub równy 0,5 kA; U mniejszy lub równy 260V)
- Wersja trzonka wkrętaka: średnica 5... 6 mm
- Wersja wyzwalacza przeciążeniowego: termiczny
- Częstotliwość robocza: 50 - 60 Hz
- Rozmiar końcówki wkrętaka: Pozidriv Gr. 2
- Maksymalne dopuszczalne napięcie dla bezpiecznego rozdzielenia / w sieciach z uziemionym punktem zerowym / pomiędzy obwodami pomocniczymi i pomocniczymi: 415 V
- Maksymalne dopuszczalne napięcie dla bezpiecznego rozdzielenia / w sieciach z nieuziemionym punktem zerowym / pomiędzy obwodami pomocniczymi i pomocniczymi: 415 V
- Element produktu / wskaźnik zadziałania: tak
- Element produktu / przełącznik pomocniczy: tak
- Element produktu / przycisk RESET: tak
- Element produktu / przycisk STOP: tak
- Funkcja produktu / automatyczne resetowanie: tak
- Funkcja produktu / wykrywanie awarii fazy: tak
- Funkcja produktu / zabezpieczenie przed przeciążeniem: tak
- Straty mocy / przy prądzie znamionowym / przy AC / w ciepłym stanie roboczym: 7,5 W
- Straty mocy / przy prądzie znamionowym / przy AC / w ciepłym stanie roboczym / na biegun: 2,5 W
- Prąd pełnego obciążenia (FLA) / dla silnika 3-fazowego AC / przy 600 V: 10 A
- Czas regeneracji / po zadziałaniu przeciążenia / z automatycznym resetem / typowo: 10 min
- Czas powrotu do pracy / po zadziałaniu przeciążenia / ze zdalnym resetem: 10 min
- Czas regeneracji / po wyzwoleniu przeciążeniowym / z resetem ręcznym: 10 min
- Rodzaj produktu
Przekaźnik przeciążeniowy
- Model katalogowy producenta
3RU2136-1JD0
- Funkcje przekaźnika
przeciążenie
- Napięcie robocze
690 V/AC
- Maksymalne napięcie robocze
690 V/AC
- Zasilanie (zakres)
690 V/AC (max)
- Cechy przekaźnika
przełącznik automat/manual
- Rodzaj styku
1 NC
1 NO
- Maksymalne napięcie przełączania
690 V/AC
- Połączenie komponentów
śrubowe
terminal przepustowy
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
+70 °C
IP00
IP20
- Szerokość produktu
55 mm
- Wysokość produktu
90 mm
- Głębokość produktu
105 mm
- Wymiary
(S x W x G) 55 x 90 x 105 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2863491 Siemens Przekaźnik przeciążeniowy 690 V/AC 1 NC, 1 NO 1 szt. 3RU2136-1JD0 przeciążenie
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863491 Siemens Przekaźnik przeciążeniowy 690 V/AC 1 NC, 1 NO 1 szt. 3RU2136-1JD0 przeciążenie
Opis
Termiczny przekaźnik przeciążeniowy 7...10 A do ochrony silnika Wielkość S2 KLASA 10 Mocowanie stycznika obwód główny: połączenie śrubowe. Obwód pomocniczy: zacisk sprężynowy, ręczny/automatyczny Przekaźnik termiczny RESET SIRIUS 3RU2 do zależnego od prądu zabezpieczenia obciążeń z normalnym rozruchem przed niedopuszczalnie wysokim nagrzaniem w wyniku przeciążenia lub zaniku fazy.
Ta seria jest szczególnie elastyczna i ekonomiczna. Światowe dopuszczenia (np. IEC i UL/CSA) oraz zastosowania w zastosowaniach potencjalnie wybuchowych (ATEX lub IEC Ex) są oczywistością.
Dostępne z różnymi zakresami nastaw wyzwalacza przeciążeniowego. Są one dostępne z połączeniami śrubowymi lub sprężynowymi do szybkiego, bezobsługowego i odpornego na wibracje połączenia, a także do indywidualnej instalacji.
Akcesoria konsekwentnie pasują do wszystkich rozmiarów od S00 do S3.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Ta seria jest szczególnie elastyczna i ekonomiczna. Światowe dopuszczenia (np. IEC i UL/CSA) oraz zastosowania w zastosowaniach potencjalnie wybuchowych (ATEX lub IEC Ex) są oczywistością.
Dostępne z różnymi zakresami nastaw wyzwalacza przeciążeniowego. Są one dostępne z połączeniami śrubowymi lub sprężynowymi do szybkiego, bezobsługowego i odpornego na wibracje połączenia, a także do indywidualnej instalacji.
Akcesoria konsekwentnie pasują do wszystkich rozmiarów od S00 do S3.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
