Name: Soft Start Siemens 3RW3018-1BB14 110-230 V/AC, dla silników 230/400 V, 4/7,5 kW
Brand: Siemens
SKU: 197559
Availability: InStock

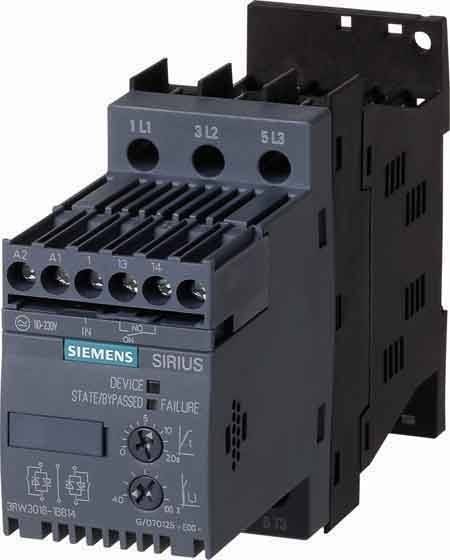

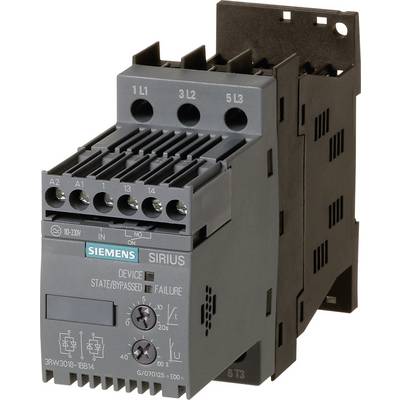

Softstart 'Schütz' firmy Siemens, model SIRIUS 3RW3016-1BB14. Element elektryczny do systemów sterowania. Obudowa w kolorze czarnym z zaciskami przyłączeniowymi.

Otwarta szafa sterownicza prezentuje różne komponenty elektryczne i przewody ułożone w uporządkowanych rzędach.

'Schemat połączeń dla miękkiego rozrusznika 3RW30. Pokazuje podłączenia: wyłącznik mocy, pokrywę zacisków, pokrywę przyłączy, zaciski pomocnicze, zacisk zasilania.'

Schemat elektryczny z trzema wejściami fazowymi (1/L1, 3/L2, 5/L3) oraz wyjściami (2/T1, 4/T2, 6/T3). Sterowanie przekaźnikowe na A1 i A2, z wejściem IN oraz wyjściami 13 NO i 14 ON.

Rysunek techniczny urządzenia elektronicznego z trzema widokami: czołowym, bocznym i górnym, wraz z wymiarami i złączami.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 5.11

1 Sztuki

Liczba

Sztuki

Suma (1429,00 zł / Sztuka)

1429,00 zł

1161,79 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20

Napięcie silnika: 200-480 V/AC

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 17.6 A

Moc silnika przy 230 V: 4 kW

Moc silnika przy 400 V: 7.5 kW

Napięcie robocze: 110 - 230 V/AC

Napięcie znamionowe: 400 V/AC

Liczba faz roboczych: 1

Specyfikacja: Połączenie śrubowe

Numer katalogowy producenta: 3RW30181BB14

Natężenie znamionowe: 17.6 A

Natężenie znamionowe - zaokrąglone: 17.6 A

Model katalogowy producenta: 3RW3018-1BB14

Moc silnika przy 230 V/ 400 V: 7.5 kW

Wymiary: (D x S x W) 150 x 45 x 100 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 45 mm

Wysokość produktu: 100 mm

Długość produktu: 150 mm

Głębokość produktu: 150 mm

Maksymalna temperatura: 60 °C

Minimalna temperatura: -25 °C

: Single direction

: IP20

: Other

: 17.6 A

: 4 kW

: 7.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 197559 Soft Start Siemens 3RW3018-1BB14 110-230 V/AC, dla silników 230/400 V, 4/7,5 kW

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 197559 Soft Start Siemens 3RW3018-1BB14 110-230 V/AC, dla silników 230/400 V, 4/7,5 kW

Opis

Softstarty SIRIUS S00 17,6 A, 7,5 kW/400 V, 40 °C 200-480 V AC, 110-230 V AC/DC zaciski śrubowe Softstarty SIRIUS 3RW30 do standardowych zastosowań do łagodnego rozruchu trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Dopuszczenia na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre z 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
