Solarny regulator ładowania Studer VarioString VS-70 MPPT 48 V 70 A

Schemat blokowy: Panele słoneczne dostarczają energii do falownika, następnie do akumulatora. Kolejny falownik przesyła energię do domu.

Diagram przedstawia przepływ energii z modułu słonecznego i generatora przez inwerter do baterii i dwóch domów.

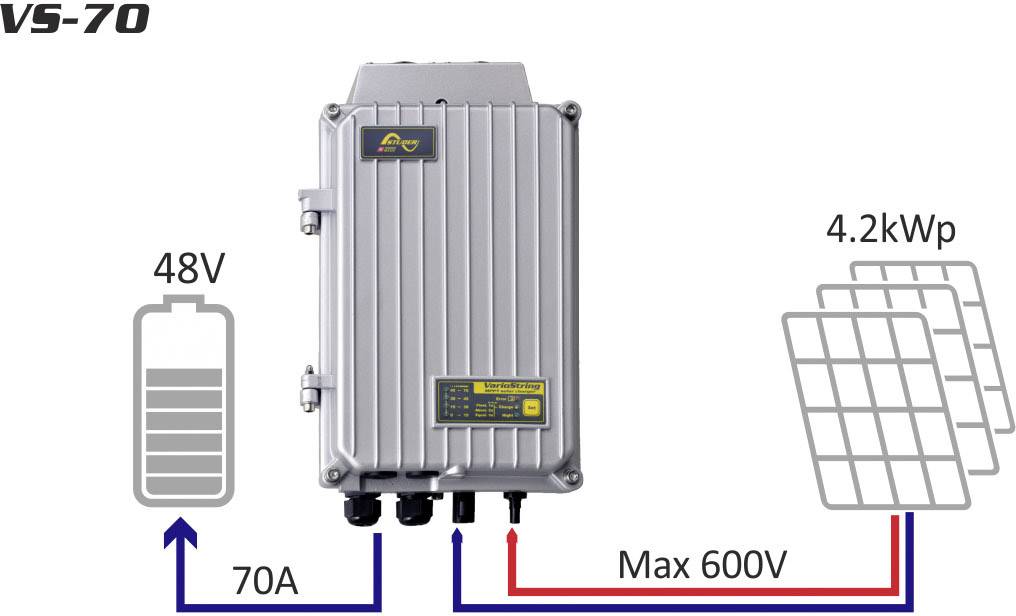

Rysunek falownika VS-70 z parametrami napięciowymi: 48V, 70A, maks. 600V; podłączenie do modułów solarnych o mocy 4,2 kWp.

Schemat przedstawia przepływ prądu z paneli słonecznych i generatora do falowników, które dostarczają energię do domów i komunikują się przez sieć komórkową.

Diagram pokazuje moduły słoneczne i turbinę przesyłające energię do falownika. Ten z kolei rozdziela prąd do trzech domów i akumulatora.

Schematyczny schemat systemu solarnego: Panele słoneczne zasilają falownik sieciowy, który kieruje prąd do domów i akumulatora.

Schemat blokowy systemu solarnego: Ogniwa słoneczne i turbina zasilają falownik. Baterie dostarczają prąd do domów.

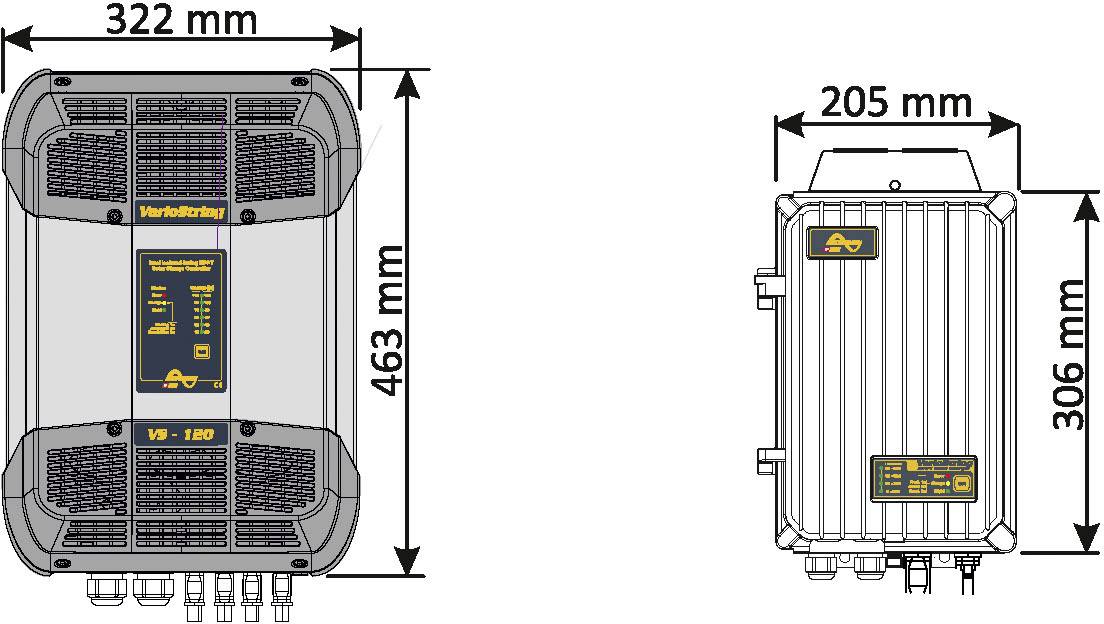

Porównanie dwóch inwerterów: Po lewej stronie większy, prostokątny inwerter o wymiarach 322 mm x 463 mm; po prawej stronie bardziej kompaktowy o wymiarach 205 mm x 306 mm.

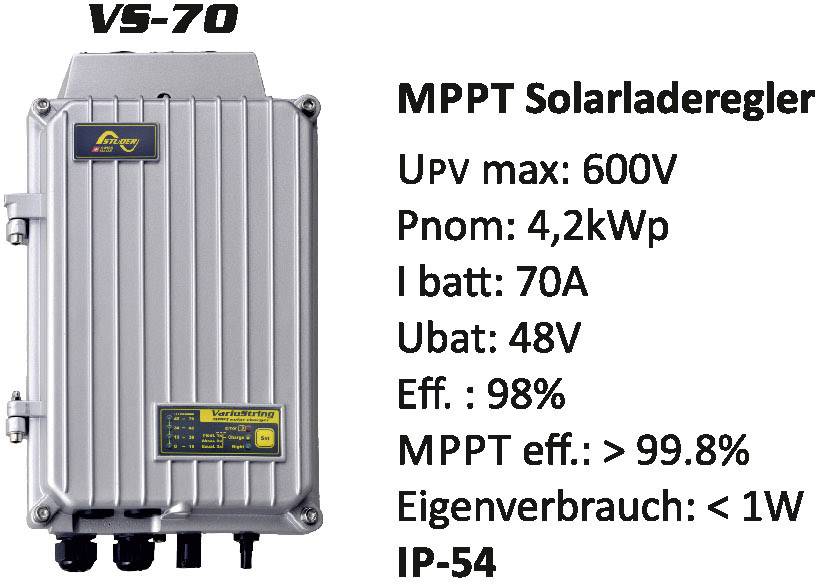

Regulator ładowania słonecznego MPPT VS-70 o specyfikacjach: maksymalne napięcie 600V, 4,2kWp, 70A, 48V, sprawność 98%, ochrona IP-54, niskie zużycie własne.

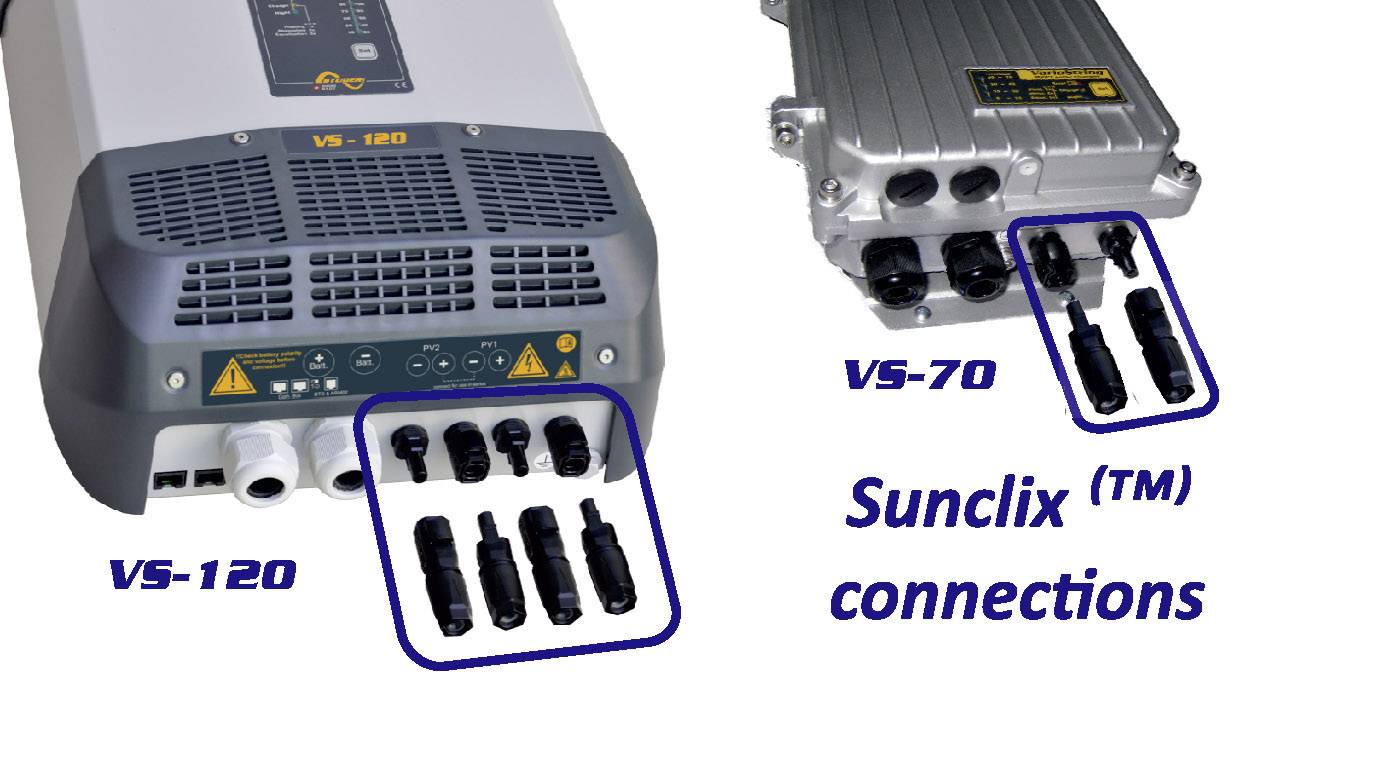

Falownik VS-120 po lewej stronie i VS-70 po prawej stronie z wyróżnionymi złączami Sunclix™ do połączeń elektrycznych.

1/11

Karta katalogowa (PDF)

Dostawa w śr. 30.09

6 Sztuki

Liczba

Sztuki

Suma (7178,05 zł / Sztuka)

7178,05 zł

8829,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 813,00 zł

Dostępnych jest tylko 6 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

Regulator ładowania VarioString

4-stopniowa regulacja ładowania
Maksymalna wydajność i niezawodność
Pełne wyświetlanie, konfiguracja i rejestracja danych za pomocą RCC-03/03

Dane techniczne

Napięcie modułu maks. 600 V
Stopień ochrony IP54
Sprawność 98 %

Rodzaj produktu: Solarny regulator ładowania

Napięcie znamionowe: 48 V

Maksymalna moc modułu: 4200 Wp

Zakres temperatury: Od -20 do +55°C °C

Maksymalne natężenie ładowania: 70 A

Zużycie prądu własnego: < 20 mA

Do akumulatorów: Akumulator żelowy
Akumulator kwasowo-ołowiowy
Akumulator AGM

Rodzaj rozliczenia: MPPT

Wymiary: (S x W x G) 220 x 350 x 120 mm

Waga: 5510 g

Natężenie obciążenia: 70 A

Maksymalny prąd modułu: 13 A

Szerokość produktu: 220 mm

Wysokość produktu: 350 mm

Głębokość produktu: 120 mm

Do pobrania

Karta katalogowa

Karta katalogowa 1667030 Solarny regulator ładowania Studer VarioString VS-70 MPPT 48 V 70 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1667030 Solarny regulator ładowania Studer VarioString VS-70 MPPT 48 V 70 A

Informacje

Informacje 1667030 Solarny regulator ładowania Studer VarioString VS-70 MPPT 48 V 70 A

Opis

Kontroler ładowania MPPT VarioTrack osiąga najwyższą wydajność z dowolnego układu słonecznego i ładuje baterie bezpiecznie i delikatnie. Kontroler ładowania słonecznego wykorzystuje zaawansowany algorytm, który nieustannie wyszukuje maksymalny punkt pracy (MPPT), optymalnie ładując akumulator dostępną energią słoneczną.
Ze względu na wysoki zakres napięcia wejściowego PV, koszty po stronie PV są znacznie zmniejszone. Pomimo konwersji z wysokiego napięcia PV na napięcie akumulatora 48 V i kontroler MPPT izolowany pomiędzy PV i baterią, VarioString osiąga sprawność 98%. Zaprojektowany dla każdego układu słonecznego, VarioString w połączeniu z Xtenderem oferuje idealne połączenie. Komunikacja między dwoma urządzeniami umożliwia zsynchronizowany cykl ładowania.

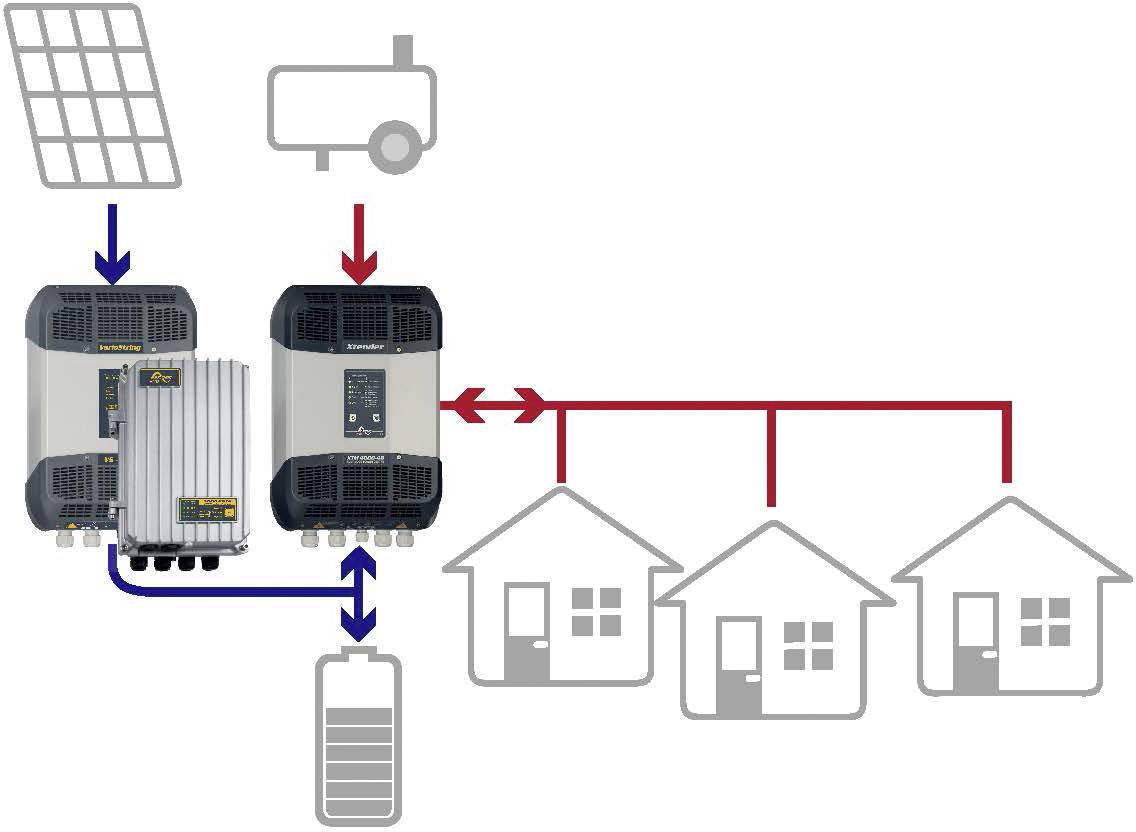

VarioTrack może być używany w następujących obszarach zastosowań: System hybrydowy: większa niezależność i elastyczność dzięki inwerterowi / ładowarce Xtender
Ten system oferuje dużą wszechstronność i dużą niezależność w wyborze różnych źródeł zasilania. Obciążenia są dostarczane bezpośrednio ze źródła prądu zmiennego za pośrednictwem przekaźnika przełączającego lub z akumulatora za pośrednictwem falownika. Gdy agregat pracuje, akumulatory są ładowane za pomocą ładowarki akumulatora. Dzięki Xtenderowi i funkcji Smart Boost można zoptymalizować wielkość generatora. Dzięki wszechstronnej i otwartej programowalności Xtender można dostosować do dowolnej aplikacji. Zakres mocy falowników wynosi od 0,5 kVA do 72 kVA, jedno i trójfazowe.

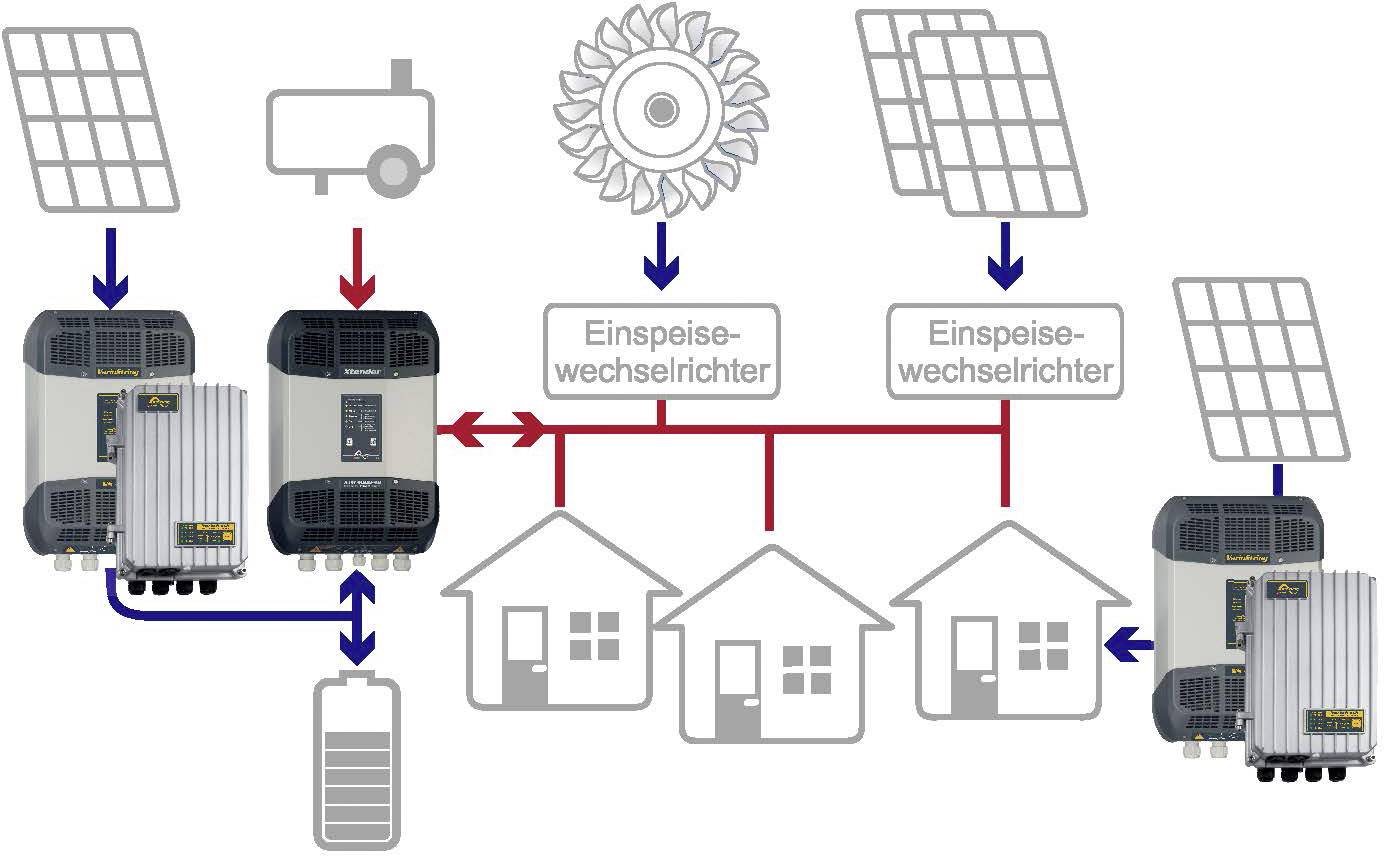

Elektryzacja osiedli
Zasilanie profesjonalnych aplikacji, takich jak hotele, kliniki, szpitale, szkoły itp. wymaga autonomicznych systemów o najwyższej niezawodności, modułowej budowie i wydajności. Budowa publicznej mikro-sieci wymaga tych samych cech.
Dzięki wyjątkowej elastyczności urządzenia z rodziny Xtender, VarioTrack i VarioString są idealnymi komponentami do wdrożenia takiej mikro-sieci elektrycznej. Dzięki niestandardowemu połączeniu tych urządzeń możliwe jest realizowanie systemów od kilku kVA do ponad 72 kVA, co otwiera ogromną różnorodność zastosowań.
Różne opcje komunikacyjne (GSM, Web, SMS) umożliwiają monitorowanie i funkcjonowanie systemu poprzez stały dostęp na odległość. Ogromna elastyczność Xtendera, serce mini-sieci, umożliwia realizację systemu dostosowanego do potrzeb każdego zastosowania. Dzięki zintegrowanej kontroli częstotliwości Xtender może również sterować źródłami prądu zmiennego (falownikami zasilającymi), które można zintegrować z mini-siecią, pozostawiając użytkownikowi swobodę wyboru między rodzajem zasilania (DC i / lub AC).

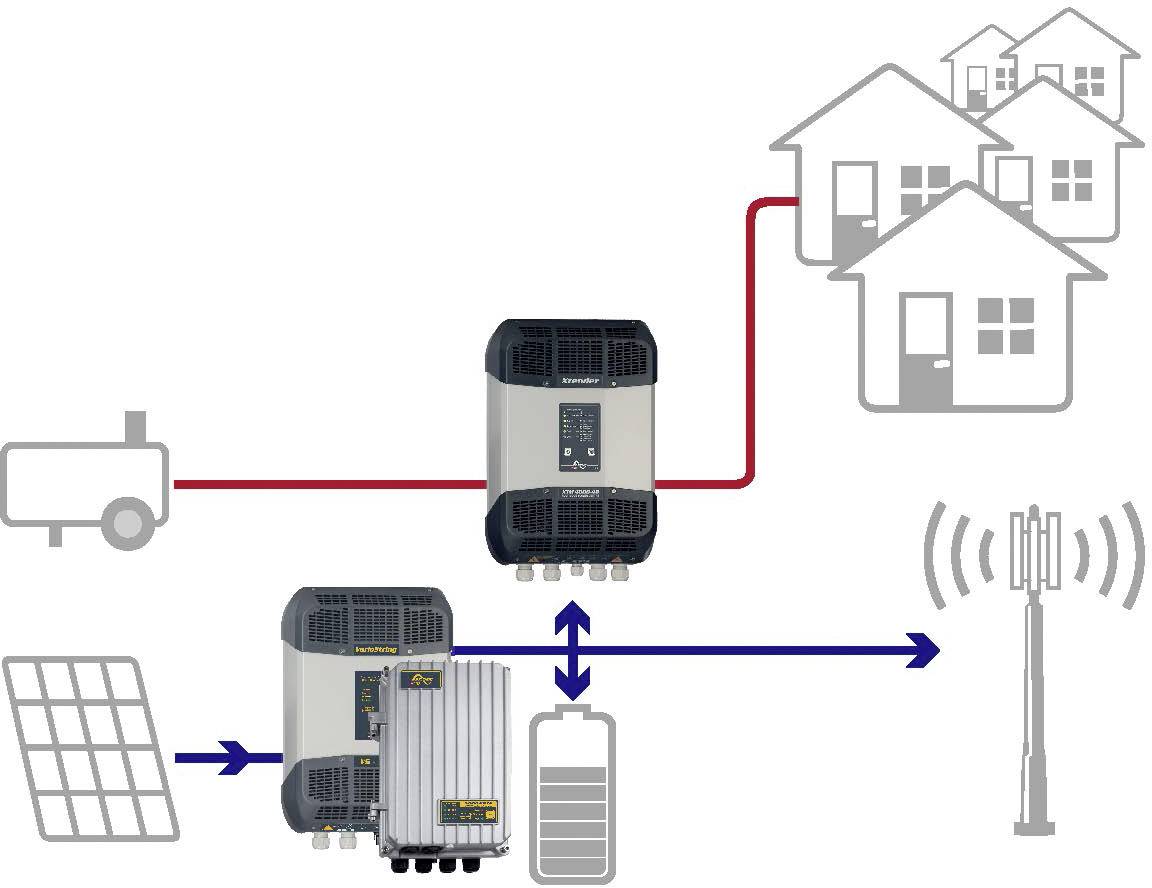

Zasilanie słoneczne dla BTS z inwerterem / ładowarką Xtender
Rozwiązanie hybrydowe może znacznie zmniejszyć zużycie oleju napędowego i znacznie poprawić sprawność generatora. Nadwyżkę energii słonecznej można wykorzystać za pomocą falownika do innych zastosowań. Co więcej, monitorowanie baterii jest zintegrowane i umożliwia wyłączenie wyjścia falownika w zależności od napięcia akumulatora. Redukcja kosztów eksploatacji i dłuższą żywotność.
