TinkerForge TF-278 1 szt.

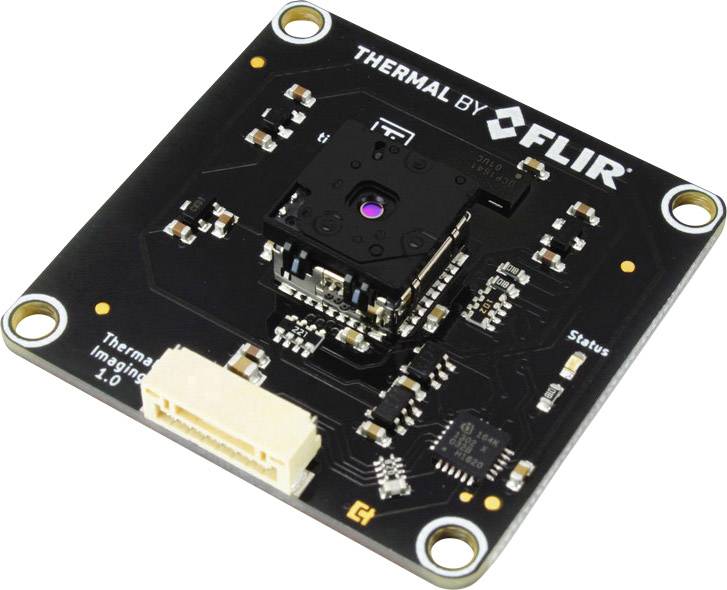

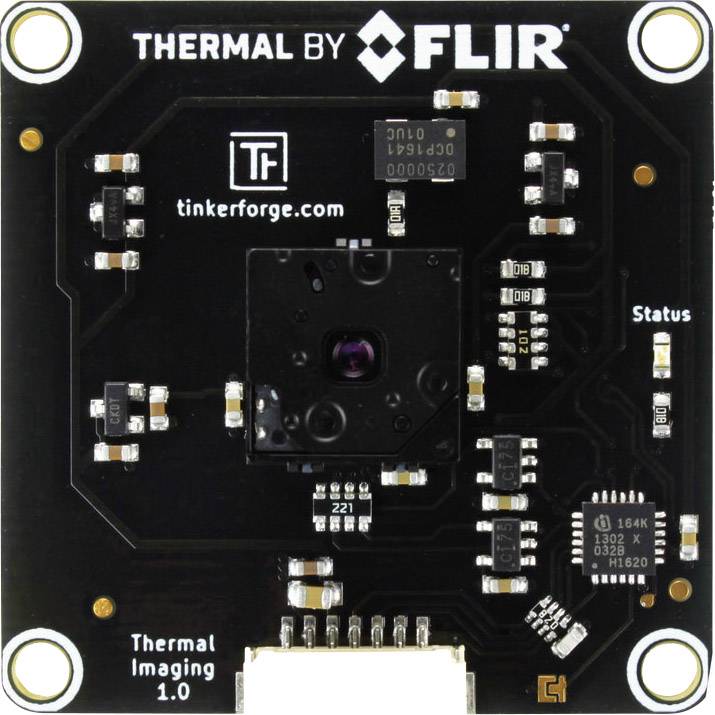

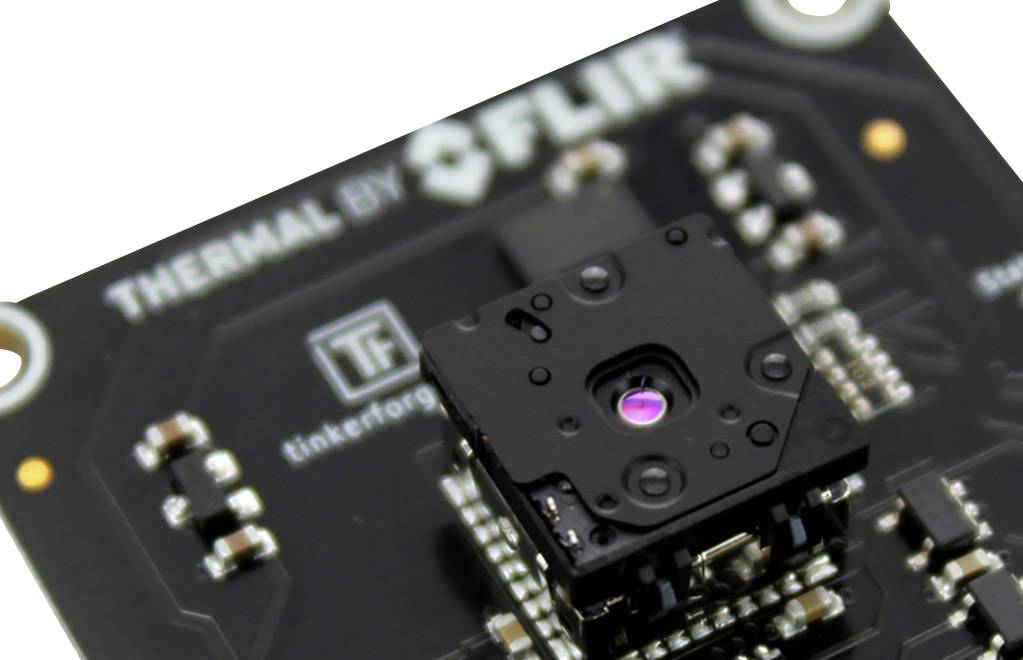

Thermal Imaging Bricklet jest wyposażony w kamerę termowizyjną 60x80 pikseli. Bricklet może być podłączony do modułów Brick.

Bricklet wykorzystuje czujnik FLIR Lepton z radiometryką i migawką. Czujnik może mierzyć temperatury od -10°C do 450°C o rozdzielczości 80x60 pikseli.

Przyrząd można zdefiniować do pomiaru temperatury minimalnej, średniej i maksymalnej dla określonego regionu na obrazie.

Bricklet obsługuje dwa tryby pracy: Obraz High Contrast Image i obraz temperatury.

W trybie High Contrast Image Bricklet wyświetla dane obrazu o rozdzielczości 8,6Hz i 8 Bit. Dane obrazu to wartości szarości, wysoki zakres dynamiki czujnika jest podsumowujący i mogą być wyświetlane. Ten tryb jest używany przez kamery termowizyjne, które są dostępne na rynku. Zazwyczaj kolor szary jest odwzorowany na barkach przy użyciu lookupacyjnych.

W trybie pracy termperature Image urządzenie obsługuje dane Bricklet o rozdzielczości 4,5 Hz i 16-bitowej. W danych obrazu każda wartość 16-bitowa ustawia temperaturę od -10°C do 450°C z rozdzielczością 0,1°C lub od -10°C do 140°C z rozdzielczością 0,01°C (w zależności od konfiguracji rozdzielczości). Tryb ten może być stosowany do obliczeń naukowych i analizy zmian temperatury.

Migawka jest sterowana automatycznie przez Bricklet.

Thermal Imaging Bricklet jest wyposażony w 7-stykowe złącze męskie Bricklet i jest podłączony do kabla Bricklet 7p-10p z modułem Brick.



Opis tego produktu został przetłumaczony automatycznie.
