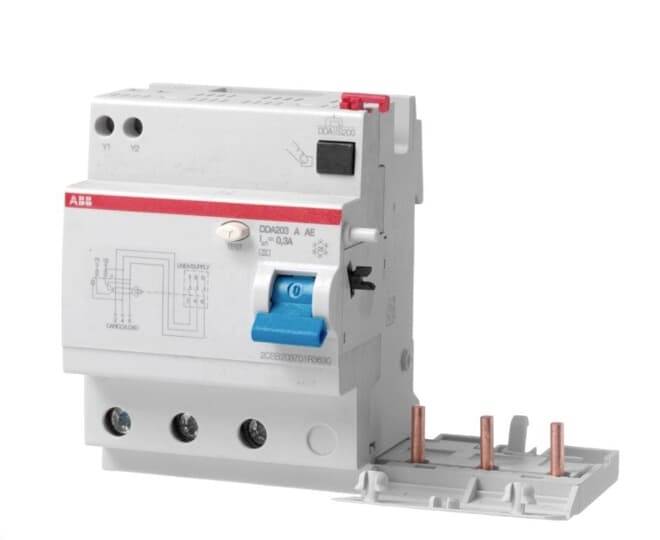

Wyłącznik różnicowoprądowy ABB 2CSB203701R3630 63 A 0.03 A

Blok FI (RCU) przeznaczony jest do instalacji klienta z wyłącznikami serii S200. Powstałe w ten sposób kombinacje FI/LS (RCBO) zapewniają ochronę osób i mienia, a także ochronę przed pożarami wywołanymi elektrycznie zgodnie z normami DIN VDE 0100-410 i DIN VDE 0100-530. Zapewniają ochronę obwodów 1P+N, 2P, 3P, 3P+N lub 4P przed prądami przeciążeniowymi i zwarciowymi, ochronę przed sinusoidalnymi prądami przemiennymi i prądami pulsacyjnymi z gładką składową różnicową prądu stałego DC do 6 mA względem ziemi. Oprócz ochrony przed uszkodzeniami (ochrona przed dotykiem pośrednim), ochroną dodatkową (przy IΔn ≤ 30 mA) i ochroną przeciwpożarową (przy I∆n ≤ 300 mA). Spełniają normę produktową IEC/EN 61009, załącznik G. Obszary zastosowań to zastosowania komercyjne i przemysłowe. Blok DDA200 AE FI jest wyposażony w dwa dodatkowe zaciski stosowane w obwodach zatrzymania awaryjnego do zdalnego otwierania w trybie bezpieczeństwa dodatniego. Do tych zacisków należy podłączyć obwód zdalnego sterowania, jeśli przyciski ze stykami normalnie zwartymi są połączone szeregowo.
Należy zauważyć, że nie więcej niż jeden DDA200 AE może monitorować ten sam obwód i dla każdego DDA200 AE wymagany jest dedykowany obwód ZATRZYMANIA AWARYJNEGO. Zasilanie DDA200 AE musi odbywać się od góry. Po podłączeniu do wyłącznika S200 P właściwości izolatora są zgodne z normą IEC 60947-1.
