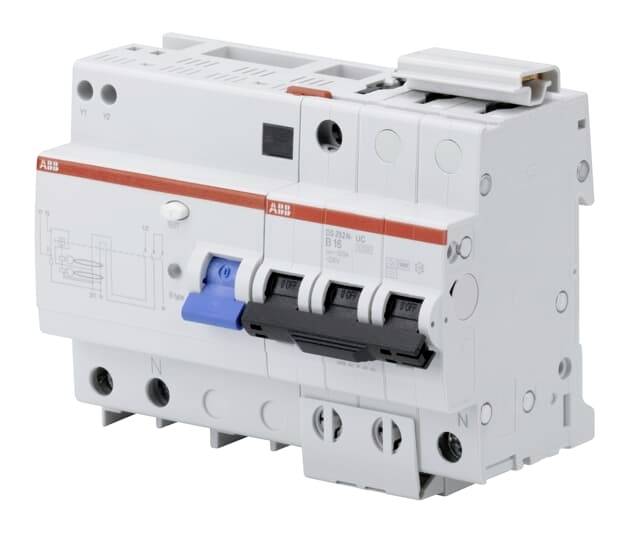

Wyłącznik różnicowoprądowy/automatyczny ABB 2CDR272568R1637 63 A 0.03 A

Kombinacje FI/LS (RCBO) zapewniają ochronę osób i mienia, a także ochronę przed pożarami wywołanymi elektrycznie zgodnie z normami DIN VDE 0100-410 i DIN VDE 0100-530. Kombinacje FI/LS serii DS250N-UC zapewniają ochronę przed sinusoidalnymi prądami przemiennymi, prądami pulsującymi do ziemi i gładkimi stałymi prądami różnicowymi w szerokim zakresie (wysokich/) częstotliwości. Oprócz ochrony przed błędami (ochrona przed dotykiem pośrednim), ochrona dodatkowa (przy IΔn ≤ 30 mA) i ochrona przed pożarami wywołanymi elektrycznie (przy IΔn ≤ 300 mA). Spełniają normy produktowe dla typu A DIN EN 61009-1 (VDE 0664-20) załącznik G i typu B DIN EN 60947-2 (VDE 0660-101).
Seria DS250N-UC to specjalne kombinacje FI/LS do stosowania w obszarze lokalnych pociągów prądu stałego, szczególnie w obszarze linii napowietrznych. Zostały one opracowane w oparciu o powyższe normy produktowe i odpowiadają dokładnie zaleceniom dokumentu VDV 509 (10/08): „Zastosowanie obwodów ochronnych prądu różnicowego (FI) w systemach elektroenergetycznych lokalnych kolei prądu stałego”.
DS250N-UC składa się z bloku FI czułego na wszystkie prądy (typ B) i części LS z jednym lub trzema zewnętrznymi biegunami przewodu w wersji AC oraz dwoma przeciwnie podłączonymi biegunami przewodu neutralnego w wersji UC - do przełączania niezależnego od polaryzacji od prądu stałego (N-UC: biegun N dla prądu uniwersalnego).
Oznacza to, że prądy stałe o wysokiej kompensacji pomiędzy przewodem neutralnym sieci ogólnej a ziemią prądu stałego (przewodem powrotnym sieci kolejowej prądu stałego) – lub odwrotnie – można bezpiecznie wyłączyć.
