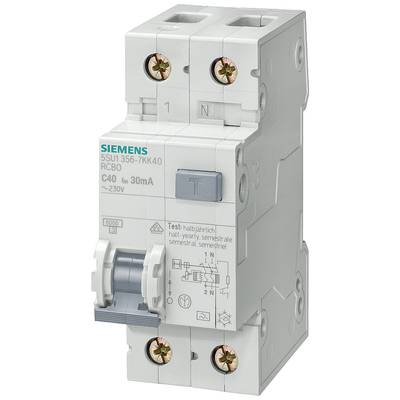

Wyłącznik różnicowoprądowy/automatyczny Siemens 5SU16566KK10 10 A
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wyłącznik różnicowoprądowy/automatyczny
Ilość styków
2
Typ wyzwalacza
B
Natężenie znamionowe - zaokrąglone
10 A
Natężenie graniczne
6 kA
Karta katalogowa (PDF)
Liczba
Suma (316,26 zł / Sztuka)
316,26 zł
389,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Liczba jednostek podziału szerokości: 2
- Liczba cykli testowych / do testów środowiskowych: 28
- Moment dokręcania / ze złączem śrubowym / minimum: 2,5 Nm
- Moment dokręcania / ze złączem śrubowym / maksymalnie: 3 Nm
- Wersja podstawowego typu: 5SU1
- Pozycja montażowa: dowolna
- Głębokość montażu: 70 mm
- Trwałość mechaniczna (cykle przełączania) / typowo: 10000
- Liczba biegunów / uwaga: 1P+N
- Liczba biegunów / z bezpiecznikiem: 1
- Pozycja / przewodu zasilającego: powyżej lub poniżej
- Cechy produktu/ochrona przed przypadkowym kontaktem: tak
- Cecha produktu / bezhalogenowy: tak
- Cecha produktu / możliwość plombowania: tak
- Cecha produktu / bez silikonu: tak
- Funkcja produktu / przełączanie przewodu neutralnego: tak
- Zdolność przełączania (Icu+): 20 kA
- Zdolność łączeniowa prądu / zgodnie z EN 60898: 6 kA
- Zdolność łączeniowa prądu / zgodnie z IEC 60947-2: 15 kA
- Stopień ochrony IP: IP20, z instalacją rozdzielczą, z podłączonymi przewodami
- Temperatura otoczenia / podczas pracy / minimalna: -25 °C
- Temperatura otoczenia / podczas pracy / maksymalna: +55 °C
- Straty mocy / przy prądzie znamionowym / przy AC / w ciepłym stanie roboczym / na biegun: 1,8 W
- Strata mocy / maksymalna: 3,6 W
- Stopień zanieczyszczenia: 2
- Częstotliwość napięcia zasilania: 50 Hz
- Częstotliwość robocza / Uwaga: 50 Hz
- Kategoria przepięcia III
- Charakterystyka wyłączania: Brak opóźnienia
- Wyzwalający prąd zwarciowy: 300mA
- Możliwość integracji / montażu podtynkowego: tak
- Napięcie izolacji: 264 V
- Funkcja ochronna / fałszywe wyzwolenie: tak
- Napięcie zasilania / dla urządzeń pomiarowych / minimum: 100 V
- Przekrój przewodu przyłączeniowego / drut: 0,75 mm² - 35 mm²
- Przekrój możliwego do podłączenia przewodu / linka / z obróbką końcówki żyły: 0,75 mm² - 25 mm²
- Przekrój przyłączanego przewodu / linka: 0,75 mm² - 35 mm²
- Specyfikacja
nieopóźniony
- Napięcie znamionowe
230 - 240 V/AC
- Rodzaj produktu
Wyłącznik różnicowoprądowy/automatyczny
- Ilość styków
2
- Klasa pracy
3
- Typ wyzwalacza
B
- Zgodne z RoHS
Tak

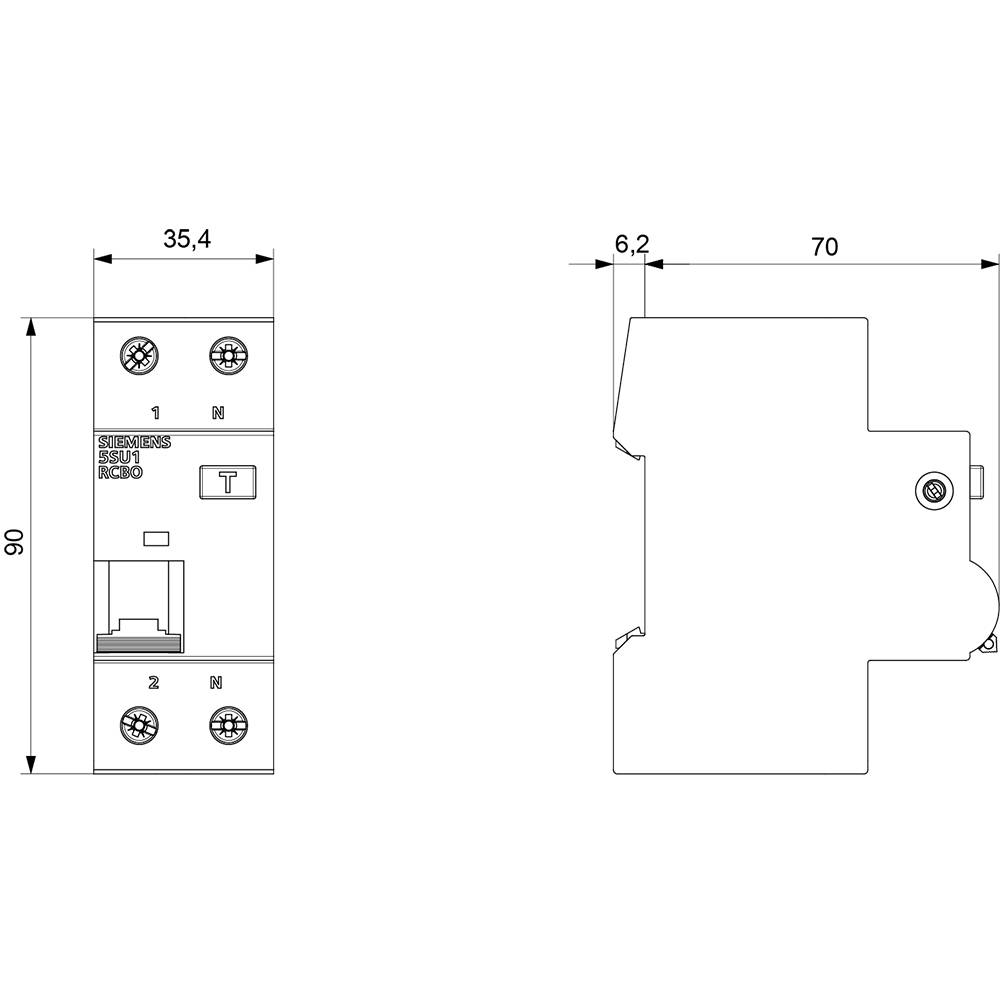

- Wymiary
(S x W x G) 36 x 90 x 77 mm
- Zawartość
1 szt.
- Natężenie znamionowe
10 A
- Natężenie znamionowe - zaokrąglone
10 A
- Natężenie graniczne
6 kA
- Szerokość produktu
36 mm
- Wysokość produktu
90 mm
- Głębokość produktu
77 mm
AC
70 mm
10 A
230 V
B
264 V
0.3 A
3
2
2
2
1
TRUE
0.75-35 mm²
0.75-35 mm²
TRUE
2
4
Do pobrania
Karta katalogowa
Karta katalogowa 2864141 Wyłącznik różnicowoprądowy/automatyczny Siemens 5SU16566KK10 10 A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864141 Wyłącznik różnicowoprądowy/automatyczny Siemens 5SU16566KK10 10 A
Opis
RCBO, 6 kA, 1P+N, Typ A, 300 mA, B-Char, In: 10 A, Un AC: 230 V SENTRON 5SU1 RCBO do połączonej ochrony przed prądami przeciążeniowymi, zwarciowymi i zakłóceniowymi
Nasze RCBO (RCBO) są testowane przez VDE i certyfikowane zgodnie z DIN EN 61009-1, DIN EN 61009-2-1. Dzięki dwukomorowym zaciskom bardzo łatwo można podłączyć również przewody o różnych przekrojach. Dodatkowe wyłączniki ochronne Siemens SENTRON można szybko i łatwo podłączyć do szyn zbiorczych 5ST3. Kod Datamatrix na urządzeniu zapewnia szybki dostęp do wszystkich danych technicznych w aplikacji Siemens Industry Online Support.
Łączniki ochronne SENTRON można rozszerzyć o wiele funkcji za pomocą uniwersalnych akcesoriów z systemu modułowego.
Optymalna technologia dla Twojego bezpieczeństwa - od Siemens.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Nasze RCBO (RCBO) są testowane przez VDE i certyfikowane zgodnie z DIN EN 61009-1, DIN EN 61009-2-1. Dzięki dwukomorowym zaciskom bardzo łatwo można podłączyć również przewody o różnych przekrojach. Dodatkowe wyłączniki ochronne Siemens SENTRON można szybko i łatwo podłączyć do szyn zbiorczych 5ST3. Kod Datamatrix na urządzeniu zapewnia szybki dostęp do wszystkich danych technicznych w aplikacji Siemens Industry Online Support.
Łączniki ochronne SENTRON można rozszerzyć o wiele funkcji za pomocą uniwersalnych akcesoriów z systemu modułowego.
Optymalna technologia dla Twojego bezpieczeństwa - od Siemens.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
