Name: Wyłącznik zasilania Siemens 3RV1011-1JA15 Zakres ustawienia (Prąd): 7 - 10 A Maksymalne napięcie przełączania: 690 V/AC
Brand: Siemens
SKU: 1746226
Availability: InStock

Siemens Schütz SIRIUS 3RT w kolorach czarnym i niebieskim, z 3 stykami góry i jednym przełącznikiem na dole. Stosowany do sterowania silnikami elektrycznymi.

Szafa sterownicza z elementami elektrycznymi jest otwarta. Przez okno widać rozmazany, deszczowy krajobraz na zewnątrz.

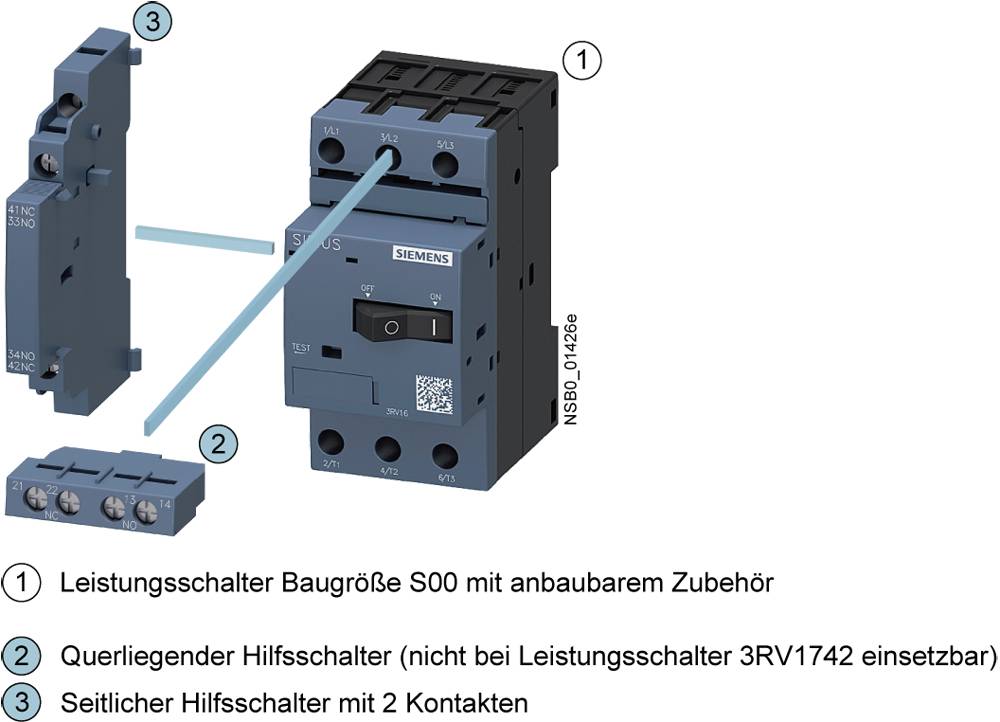

Wyłącznik silnikowy wielkości S00 z dwoma stykami pomocniczymi. Styk nr 2 jest ułożony poprzecznie, nie nadaje się do zastosowania w wyłączniku silnikowym 3RV1742.

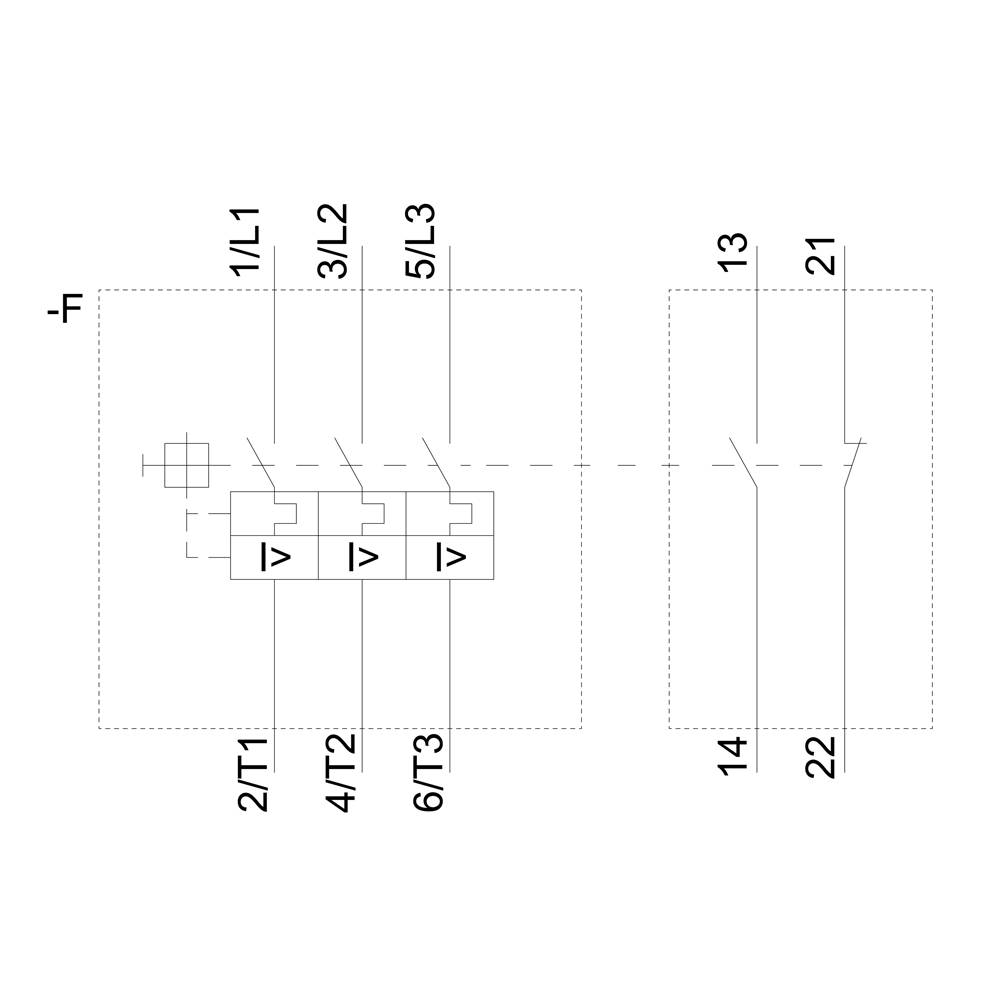

Techniczny schemat planu połączeń z numerowanymi przewodami: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

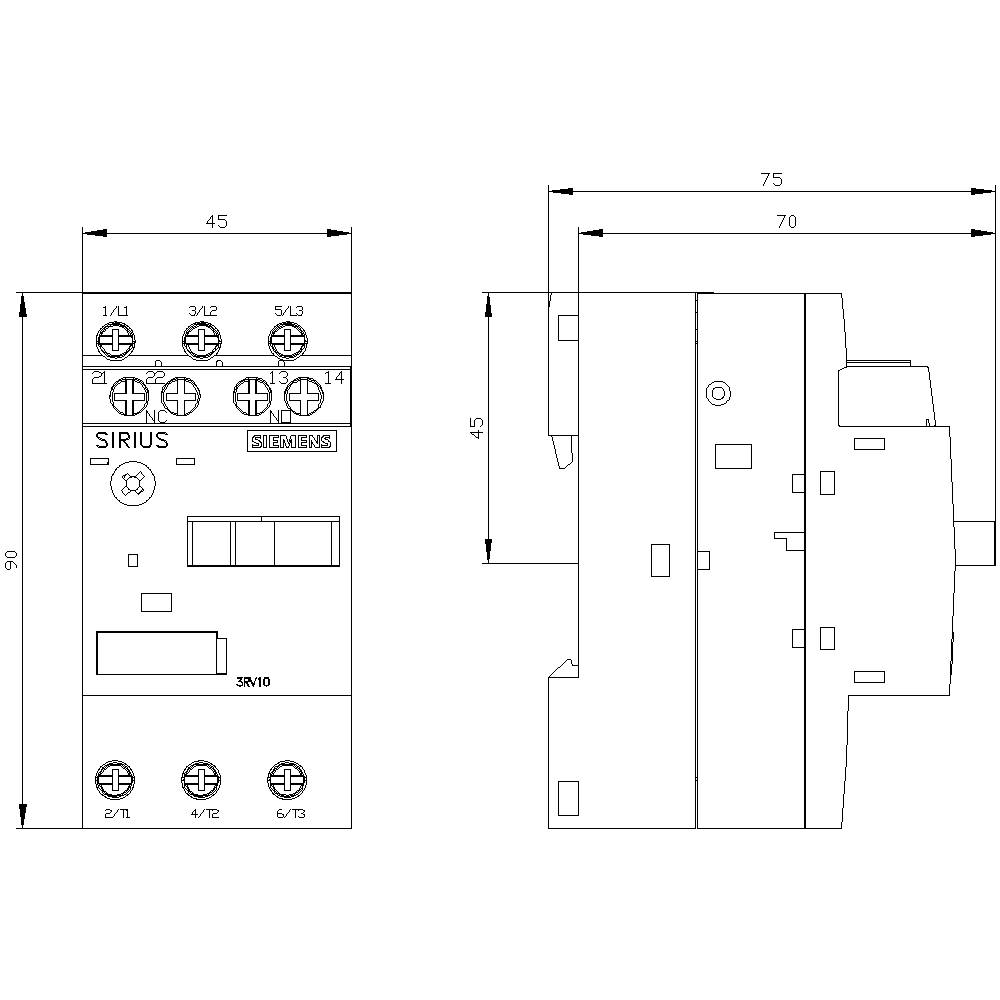

Rysunek techniczny elektrycznego wyłącznika 'SIRIUS'; przedstawiający widok z przodu i z boku wraz z wymiarami w milimetrach.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

10 A

Połączenie komponentów

śrubowe

Model katalogowy producenta

3RV1011-1JA15

Rozmiar

S00

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 30.10

2 Sztuki

Liczba

Sztuki

Suma (449,00 zł / Sztuka)

449,00 zł

365,04 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

Dostępnych jest tylko 2 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Prąd stały: 10 A
Trwałość mechaniczna głównych kontaktów: 100000 operacji
Maksymalny przekrój przewodu (pełny lub linka): 4 mm²
Maksymalny przekrój przewodu (drobny drut): 2,5 mm²

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3RV1011-1JA15

Rozmiar: S00

Minimalne ustawienie natężenia: 7 A

Maksymalne ustawienie natężenia: 10 A

Zakres ustawienia (Prąd): 7 - 10 A

Ilość pinów: 3 styki

Maksymalne napięcie przełączania: 690 V/AC

Pasuje do przekaźników: Siemens serii Sirius

Pasuje do przekaźników marki: Siemens

Sposób montażu: mocowany
przykręcany

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

Cechy przekaźnika: styk pomocniczy

Połączenie komponentów: śrubowe

: IP20

Głębokość produktu: 75 mm

Szerokość produktu: 45 mm

Wysokość produktu: 90 mm

Wymiary: (S x W x G) 45 x 90 x 75 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: 45

: 90 mm

: 75 mm

: 4 kW

: TRUE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Screw connection

: Rocker lever

: Magnetic

: 2.2 kW

: 50 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Maksymalne ustawienie natężenia

Minimalne ustawienie natężenia

Opakowanie

Wyłącznik zasilania Siemens 3RV1011-0AA10 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745448

Dostawa w czw. 12.11

Conrad Electronic

0.16 A

0.11 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

419,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0AA15 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745449

Dostawa w czw. 12.11

Conrad Electronic

0.16 A

0.11 A

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0BA10 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745450

Dostawa w czw. 12.11

Conrad Electronic

0.2 A

0.14 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

419,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0BA15 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745452

Dostawa w czw. 12.11

Conrad Electronic

0.2 A

0.14 A

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0CA15 Zakres ustawienia (Prąd): 0.18 - 0.25 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745453

Dostawa w czw. 12.11

Conrad Electronic

0.25 A

0.18 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0DA15 Zakres ustawienia (Prąd): 0.22 - 0.32 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745454

Dostawa w czw. 12.11

Conrad Electronic

0.32 A

0.22 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0EA15 Zakres ustawienia (Prąd): 0.28 - 0.4 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745455

Dostawa w czw. 12.11

Conrad Electronic

0.4 A

0.28 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0FA15 Zakres ustawienia (Prąd): 0.35 - 0.5 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745456

Dostawa w czw. 12.11

Conrad Electronic

0.5 A

0.35 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0GA15 Zakres ustawienia (Prąd): 0.45 - 0.63 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745457

Dostawa w czw. 12.11

Conrad Electronic

0.63 A

0.45 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

499,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0HA15 Zakres ustawienia (Prąd): 0.55 - 0.8 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745458

Dostawa w czw. 12.11

Conrad Electronic

0.8 A

0.55 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

519,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1746226 Wyłącznik zasilania Siemens 3RV1011-1JA15 Zakres ustawienia (Prąd): 7 - 10 A Maksymalne napięcie przełączania: 690 V/AC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1746226 Wyłącznik zasilania Siemens 3RV1011-1JA15 Zakres ustawienia (Prąd): 7 - 10 A Maksymalne napięcie przełączania: 690 V/AC

Opis

Wielkość wyłącznika S00 do ochrony silnika, KLASA 10 A wyzwalacz 7...10 AN wyzwalacz 130 A przyłącze śrubowe, standardowa zdolność łączeniowa z poprzecznym łącznikiem pomocniczym 1NO+1NC Wyłącznik SIRIUS 3RV1 do ochrony silnika do bezpiecznego odłączenia w przypadku zwarcia obwodu i ochrony odbiorników i systemu przed przeciążeniem, a także do bezpiecznego odłączenia systemu od sieci.
Kompaktowe i odporne na warunki klimatyczne wyłączniki są zoptymalizowane do stosowania w odbiornikach ze względu na niskie ciepło odpadowe, oczywiście również do silników IE3/IE4, a także do przełączania prądu stałego. Oczywiste są ogólnoświatowe aprobaty (np. IEC i UL/CSA) oraz zastosowania w aplikacjach zagrożonych wybuchem (ATEX lub IEC Ex).
Dostępne są warianty urządzeń do ochrony silnika, jako wyłączniki główne i wyłączniki awaryjne oraz do zastosowania w sieciach IT. Dostępne są z przyłączem śrubowym i opcjonalnie z wbudowanym wyłącznikiem pomocniczym.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów. Zastosowanie różnych opcji zasilania, takich jak skojarzony system zasilania SIRIUS 3RV29, znacznie ogranicza okablowanie obwodu głównego.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
