Name: Wyłącznik zasilania Siemens 3RV2411-1GA15 1 NC, 1 NO Zakres ustawienia (Prąd): 4.5 - 6.3 A Maksymalne napięcie przełącza
Brand: Siemens
SKU: 1740442
Availability: BackOrder

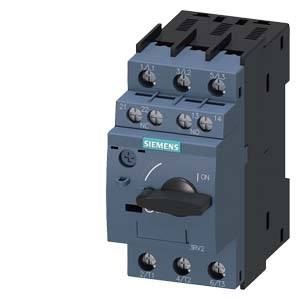

Elektryczny wyłącznik mocy firmy Siemens z przełącznikiem i zaciskami. Używany głównie do ochrony obwodów elektrycznych.

Widok wnętrza otwartej szafy sterowniczej z kablami i przełącznikami. W tle widoczne jest deszczowe okno z rozmytymi konturami maszyn.

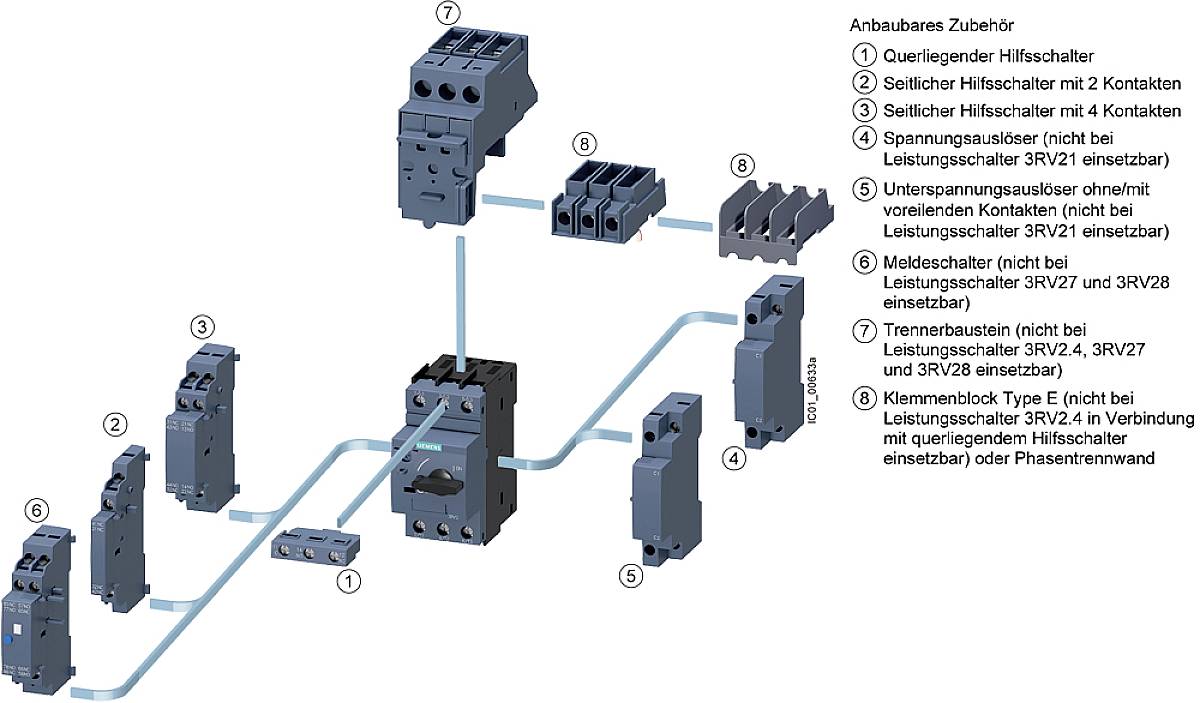

'Diagram przedstawia wyposażenie montażowe dla wyłącznika mocy. Komponenty: styk pomocniczy poprzeczny/boczny, wyłącznik podnapięciowy i sygnalizator, moduł rozłączający i zaciskowy. Okablowanie przedstawione.'

'Schemat połączeń instalacyjnego wyłącznika trójfazowego z trzema wyłącznikami mocy (1/L1, 3/L2, 5/L3) oraz cewką (13/14, 21/22).'

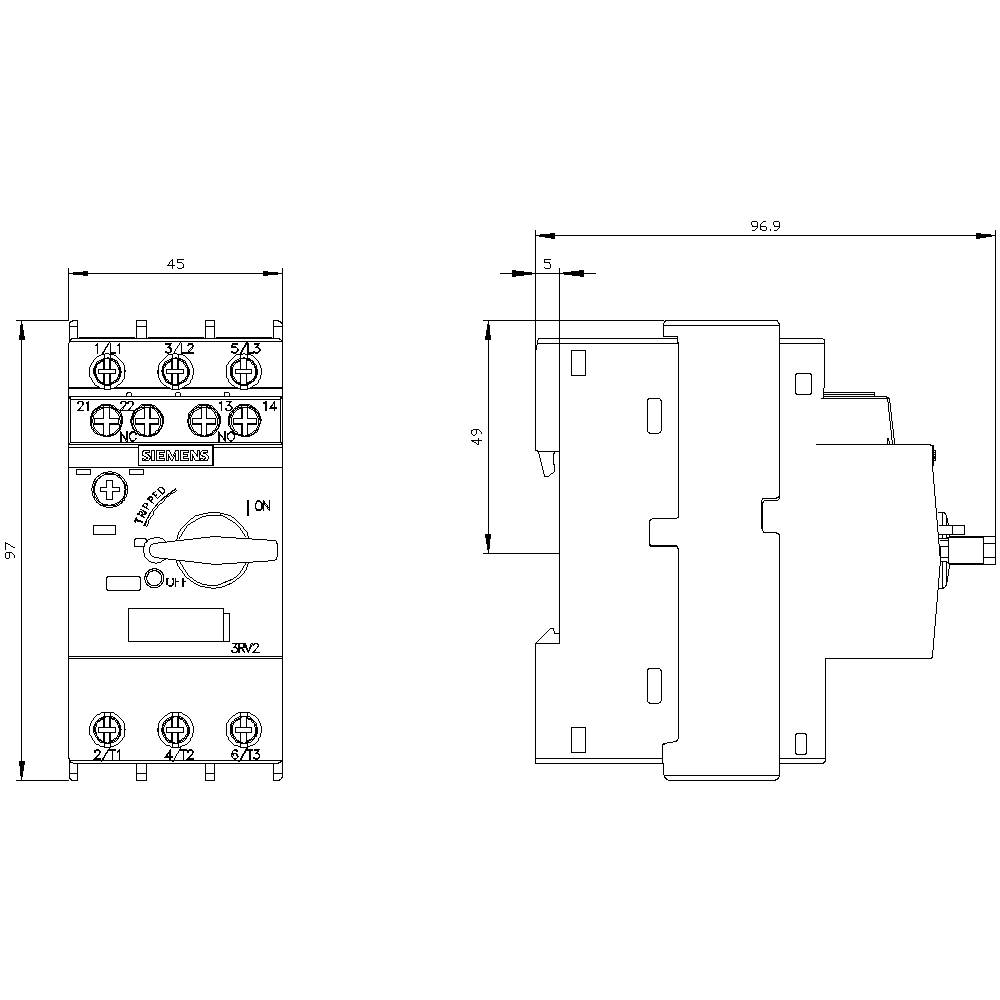

Rysunek techniczny przekaźnika przeciążeniowego. Przedstawia widok z przodu i z boku wraz z wymiarami. Strona czołowa zawiera elementy sterujące i diagramy.

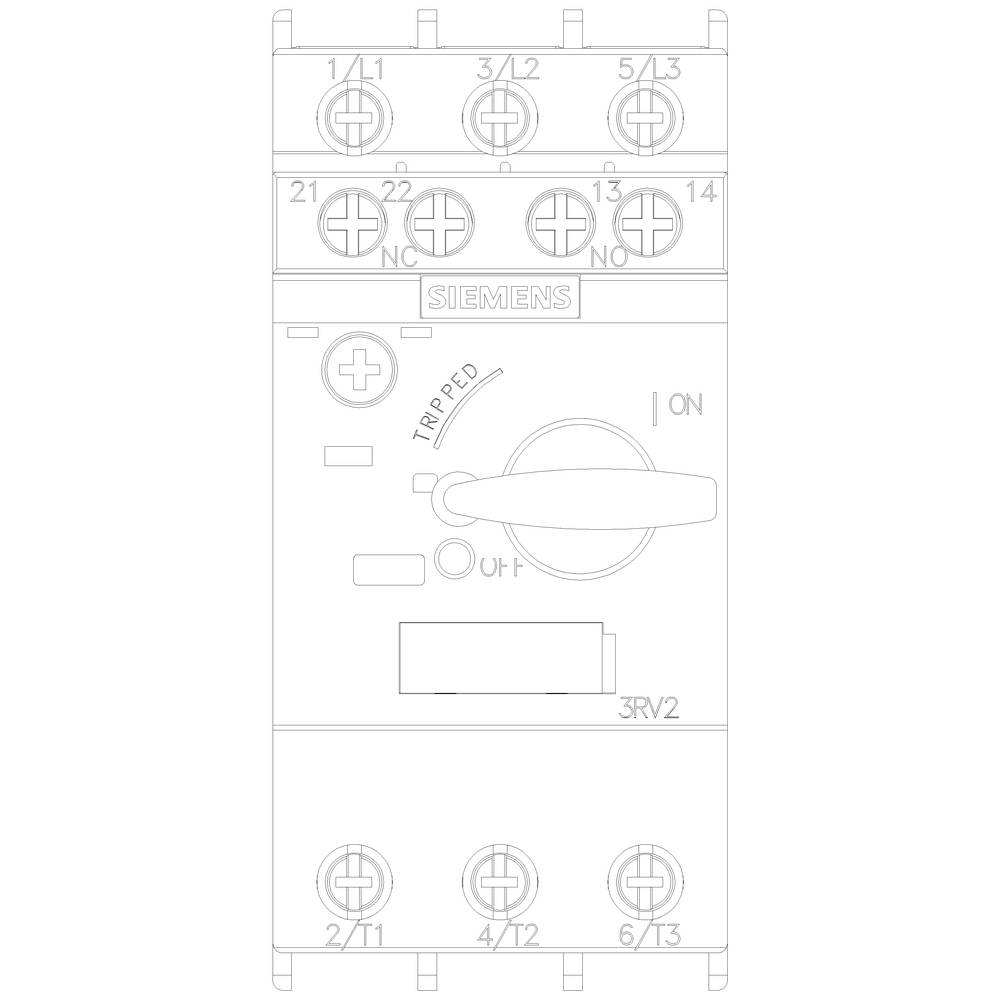

Urządzenie łączeniowe Siemensa z przełącznikiem ustawionym na 'ON' i oznaczeniem 'TRIPPED'. Posiada złącza górne i dolne.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik zasilania

Maksymalne ustawienie natężenia

6.3 A

Rodzaj styku

1 NC

1 NO

Połączenie komponentów

śrubowe

Opakowanie

sztuka

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 13.11

Liczba

Sztuki

Suma (569,00 zł / Sztuka)

569,00 zł

462,60 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wersja: do ochrony transformatora
Masa: 0 360 kg
Gwintowanie śruby łączącej: M3
Trwałość mechaniczna: 100000
Żywotność elektryczna: 100000
Strata mocy: 6 W
Częstotliwość: 50/60 Hz

Opakowanie: sztuka

Rodzaj produktu: Wyłącznik zasilania

Model katalogowy producenta: 3RV2411-1GA15

Rozmiar: S00

Minimalne ustawienie natężenia: 4.5 A

Maksymalne ustawienie natężenia: 6.3 A

Zakres ustawienia (Prąd): 4.5 - 6.3 A

Natężenie obciążenia: 6.3 A

Rodzaj styku: 1 NC
1 NO

Ilość pinów: 3 styki

Maksymalne napięcie przełączania: 690 V/AC

Pasuje do przekaźników: Siemens serii Sirius

Pasuje do przekaźników marki: Siemens

Sposób montażu: szyna

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

Cechy przekaźnika: styk pomocniczy

Połączenie komponentów: śrubowe

: IP20

Głębokość produktu: 97 mm

Szerokość produktu: 45 mm

Wysokość produktu: 97 mm

Wymiary: (S x W x G) 45 x 97 x 97 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: 1

: 1

: 6.3 A

: 3

: 4.5-6.3 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Maksymalne ustawienie natężenia

Minimalne ustawienie natężenia

Opakowanie

Wyłącznik zasilania Siemens 3RV1011-0AA10 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745448

Dostawa w pt. 13.11

Conrad Electronic

0.16 A

0.11 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

419,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0AA15 Zakres ustawienia (Prąd): 0.11 - 0.16 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745449

Dostawa w pt. 13.11

Conrad Electronic

0.16 A

0.11 A

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0BA10 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745450

Dostawa w pt. 13.11

Conrad Electronic

0.2 A

0.14 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

419,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0BA15 Zakres ustawienia (Prąd): 0.14 - 0.2 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm 1 szt.

Numer produktu1745452

Dostawa w pt. 13.11

Conrad Electronic

0.2 A

0.14 A

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0CA15 Zakres ustawienia (Prąd): 0.18 - 0.25 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745453

Dostawa w pt. 13.11

Conrad Electronic

0.25 A

0.18 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0DA15 Zakres ustawienia (Prąd): 0.22 - 0.32 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745454

Dostawa w pt. 13.11

Conrad Electronic

0.32 A

0.22 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0EA15 Zakres ustawienia (Prąd): 0.28 - 0.4 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745455

Dostawa w pt. 13.11

Conrad Electronic

0.4 A

0.28 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0FA15 Zakres ustawienia (Prąd): 0.35 - 0.5 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745456

Dostawa w pt. 13.11

Conrad Electronic

0.5 A

0.35 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

479,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0GA15 Zakres ustawienia (Prąd): 0.45 - 0.63 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745457

Dostawa w pt. 13.11

Conrad Electronic

0.63 A

0.45 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

499,00 zł^*

Wyłącznik zasilania Siemens 3RV1011-0HA15 Zakres ustawienia (Prąd): 0.55 - 0.8 A Maksymalne napięcie przełączania: 690 V/AC (S x W x G) 45 x 90 x 75 mm sztuka 1 szt.

Numer produktu1745458

Dostawa w pt. 13.11

Conrad Electronic

0.8 A

0.55 A

sztuka

Sztuki

Min.: 1

Vielfache: 1

519,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1740442 Wyłącznik zasilania Siemens 3RV2411-1GA15 1 NC, 1 NO Zakres ustawienia (Prąd): 4.5 - 6.3 A Maksymalne napięcie przełącza

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1740442 Wyłącznik zasilania Siemens 3RV2411-1GA15 1 NC, 1 NO Zakres ustawienia (Prąd): 4.5 - 6.3 A Maksymalne napięcie przełącza

Opis

Wielkość wyłącznika S00 do ochrony transformatora Wyzwalacz A 4,5...6,3 A Wyzwalacz N 130 A przyłącze śrubowe, standardowa zdolność łączeniowa z poprzecznym łącznikiem pomocniczym 1NO+1NC Wyłącznik SIRIUS 3RV2 do ochrony transformatora do bezpiecznej ochrony transformatorów przed zwarciami i przeciążenia.
Kompaktowe i odporne na warunki klimatyczne wyłączniki są zoptymalizowane do stosowania w odbiornikach ze względu na niskie ciepło odpadowe, oczywiście również do silników IE3/IE4, a także do przełączania prądu stałego. Oczywiste są ogólnoświatowe aprobaty (np. IEC i UL/CSA) oraz zastosowania w aplikacjach zagrożonych wybuchem (ATEX lub IEC Ex).
Dostępne są warianty urządzeń do ochrony silnika (również z funkcją przekaźnika przeciążeniowego), ochrony systemu, ochrony przeciwzwarciowej kombinacji rozruchowych, ochrony transformatora, jako wyłączniki główne i wyłączniki awaryjne oraz do zastosowania w sieciach IT. Dostępne są z zaciskami śrubowymi lub sprężynowymi dla szybkiego, bezobsługowego i odpornego na wibracje połączenia oraz opcjonalnie z wbudowanym wyłącznikiem pomocniczym.
Szeroka gama akcesoriów, takich jak łączniki pomocnicze, wyzwalacze pomocnicze, łączniki sygnalizacyjne itp., jest taka sama dla wszystkich rozmiarów. Zastosowanie różnych opcji zasilania, takich jak skojarzony system zasilania SIRIUS 3RV29, znacznie ogranicza okablowanie obwodu głównego.
Wyłączniki 3RV2 zastępują sprawdzoną serię 3RV1.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
