Zdjęcie poglądowe
Wyłącznik zasilania Siemens 3VA5190-5EC41-0AA0 Zakres ustawienia (Prąd): 90 - 90 A Maksymalne napięcie przełączania: 690
Rodzaj produktu
Wyłącznik zasilania
Maksymalne ustawienie natężenia
90 A
Opakowanie
sztuka
Model katalogowy producenta
3VA5190-5EC41-0AA0
Minimalne ustawienie natężenia
90 A
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (1999,00 zł / Sztuka)
1999,00 zł
1625,20 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Przydatność do stosowania: ochrona roślin
- Układ przyłącza elektrycznego / dla obwodu głównego: bez przyłącza
- Konstrukcja elementu obsługowego: dźwignia
- Trwałość mechaniczna (cykle przełączania) / typowo: 15000
- Żywotność elektryczna (cykle przełączania) / przy 480 V: 8000
- Żywotność elektryczna (cykle przełączania) / przy 600 V: 4000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 380/415 V: 8000
- Żywotność elektryczna (cykle przełączania) / przy AC-1 / przy 690 V: 4000
- Element produktu / pokrętło regulacji: tak
- Rozszerzenie produktu / opcja / napęd silnikowy: tak
- Ochrona urządzenia: tak
- Wykończenie / Zaciski / Wykończenie górnej części przełącznika (N, 1, 3, 5): Srebrne
- Wykończenie na powierzchni / zaciski / na spodzie wyłącznika (N, 2, 4, 6): cyna
- Napięcie izolacji: 800 V
- Strata mocy / maksymalna: 17,7 W
- Rodzaj zabezpieczenia / wyzwalacz nadprądowy: LIN
- Projekt monitorowania zwarć doziemnych: Brak
- Wersja z wyzwalaczem I / regulowana: tak
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 240 V: 85 kA
- Zdolność wyłączania Roboczy prąd zwarciowy (Ics) / przy 690 V: 5 kA
- Graniczny prąd zwarciowy zwarciowy (Icu) / przy 240 V: 85 kA
- Zdolność wyłączania granicznego prądu zwarciowego (Icu) / przy 690 V: 7 kA
- Zdolność wyłączania prądu / przy AC / przy 240 V: 85 kA
- Zdolność wyłączania prądu / przy AC / przy 600 Y/347 V: 18 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 240 V: 187 kA
- Zdolność załączania prądu zwarciowego (Icm) / przy 690 V: 11,9 kA
- Cecha produktu / z ochroną przewodu N / regulowana: tak
- Opakowanie
sztuka
- Rodzaj produktu
Wyłącznik zasilania
- Model katalogowy producenta
3VA5190-5EC41-0AA0
- Minimalne ustawienie natężenia
90 A
- Maksymalne ustawienie natężenia
90 A
- Zakres ustawienia (Prąd)
90 - 90 A
- Ilość pinów
4 styki
- Maksymalne napięcie przełączania
690 V/AC
600 V/DC
- Sposób montażu
stacjonarny
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+70 °C
- Klasa zdolności przełączania
M
- Rodzaj wyzwalacza nadprądowego
TM230
IP40

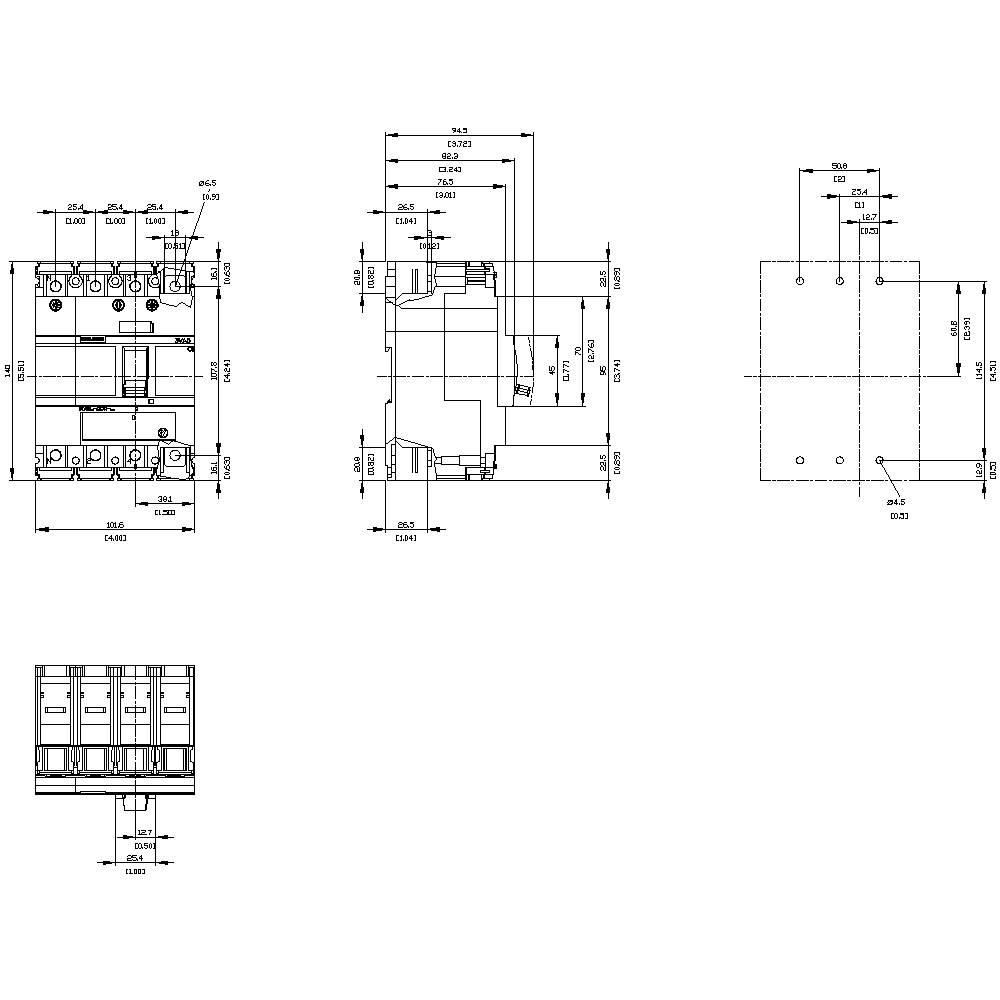

- Głębokość produktu
76.5 mm
- Szerokość produktu
101.6 mm
- Wysokość produktu
140 mm
- Wymiary
(S x W x G) 101.6 x 140 x 76.5 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 2862861 Wyłącznik zasilania Siemens 3VA5190-5EC41-0AA0 Zakres ustawienia (Prąd): 90 - 90 A Maksymalne napięcie przełączania: 690
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862861 Wyłącznik zasilania Siemens 3VA5190-5EC41-0AA0 Zakres ustawienia (Prąd): 90 - 90 A Maksymalne napięcie przełączania: 690
Opis
WYŁĄCZNIK 3VA5 UL FRAME 125 ZDOLNOŚĆ ZWARCIOWA KLASA M 35KA @ 480V 4-BIEGUNOWY, ZABEZPIECZENIE SYSTEMU TM230, FTAM, IN=90A ZABEZPIECZENIE PRZECIĄŻENIOWE Ir=90A STAŁA ZABEZPIECZENIE ZWARCIOWE Ii=5...10 x IN Przewód N niezabezpieczony bez połączenie Wyłącznik kompaktowy 3VA5 do ochrony systemu, dopuszczenie UL. Wyłączniki kompaktowe 3VA UL firmy Siemens, jako ważna część elementów ochronnych SENTRON do zastosowań przemysłowych i do zastosowań w sektorze infrastruktury, zapewniają skuteczną ochronę systemu i rozrusznika poprzez bezpieczne wyłączenie w przypadku przeciążenia lub zwarcia. 3VA UL wyznacza standardy pod względem elastyczności i modułowej różnorodności akcesoriów. Wyłączniki kompaktowe 3VA UL oferują również najlepsze warunki dla producentów maszyn i rozdzielnic eksportujących na cały świat. Oprócz standardu IEC, dwie serie 3VA5 i 3VA6 spełniają również standard UL. W ten sposób wszystkie funkcje mogą być używane i używane w systemach na całym świecie. Ten wariant wyłącznika kompaktowego 3VA charakteryzuje się przede wszystkim: 1. Kompaktowa budowa. 2. Dostępny jako wariant do ochrony systemu. 3. W zależności od wielkości: wersje 1-, 2- (konstrukcja obudowy 3-biegunowa) i 3-biegunowe. 4. W zależności od wielkości: zdolność łączeniowa 25kA. 100 kA przy 480 V dla przełączników 3-biegunowych i 25 kA 0,50 kA przy 277 V dla przełączników 1-biegunowych. 5. Seria posiada termiczno-magnetyczne wyzwalacze nadprądowe. 6. Modułowe i łatwe w montażu akcesoria wewnętrzne o wielu funkcjach. 7. Uniwersalna platforma akcesoriów dla wszystkich wyłączników kompaktowych 3VA UL.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
