Name: Zettler Electronics AZ983-1C-12D Przekaźnik samochodowy 12 V/DC 60 A 1 zestyk przełączny
Brand: Zettler Electronics
SKU: 507420
Availability: InStock

Czarny, sześcienny przekaźnik z napisem 'ZETTLER AZ983-1C-24D China 02X7'. Posiada cztery metalowe piny od spodu.

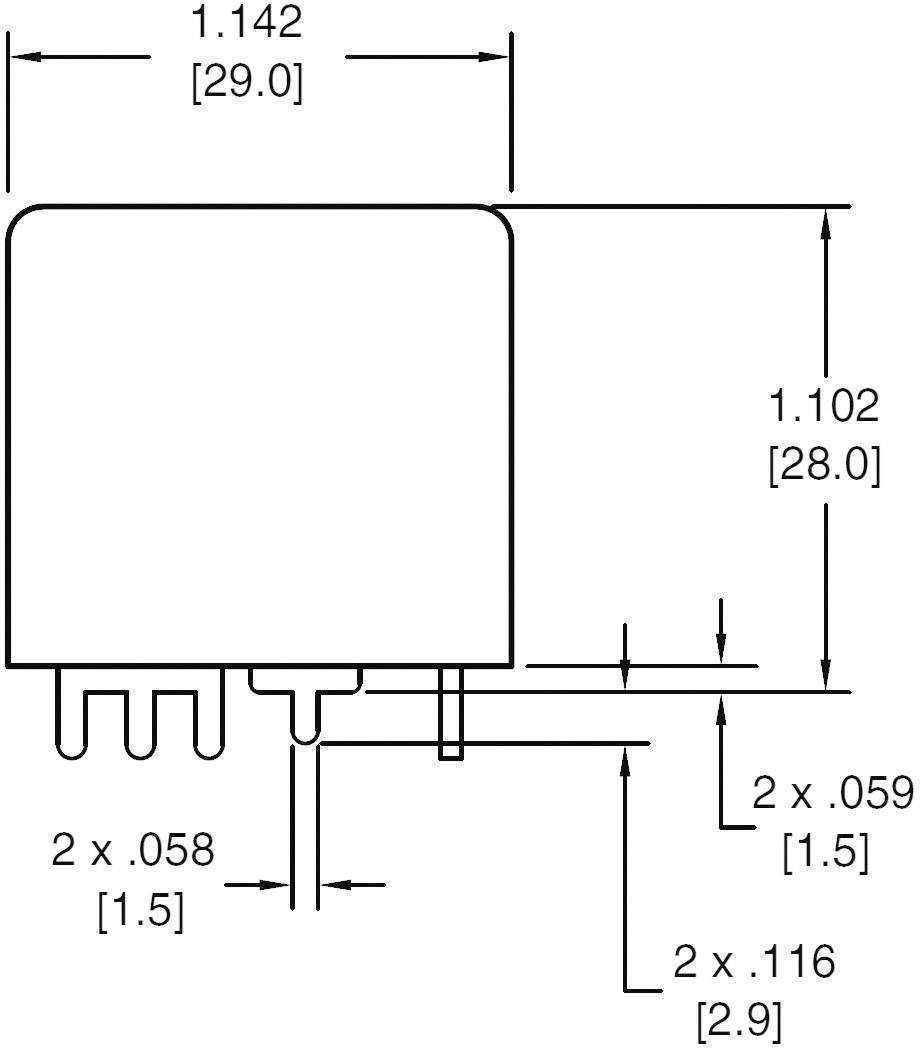

Diagram elektrycznego elementu z szczegółowymi wymiarami. Pomiary w calach i milimetrach, przedstawiający różne komponenty i ich rozmiary.

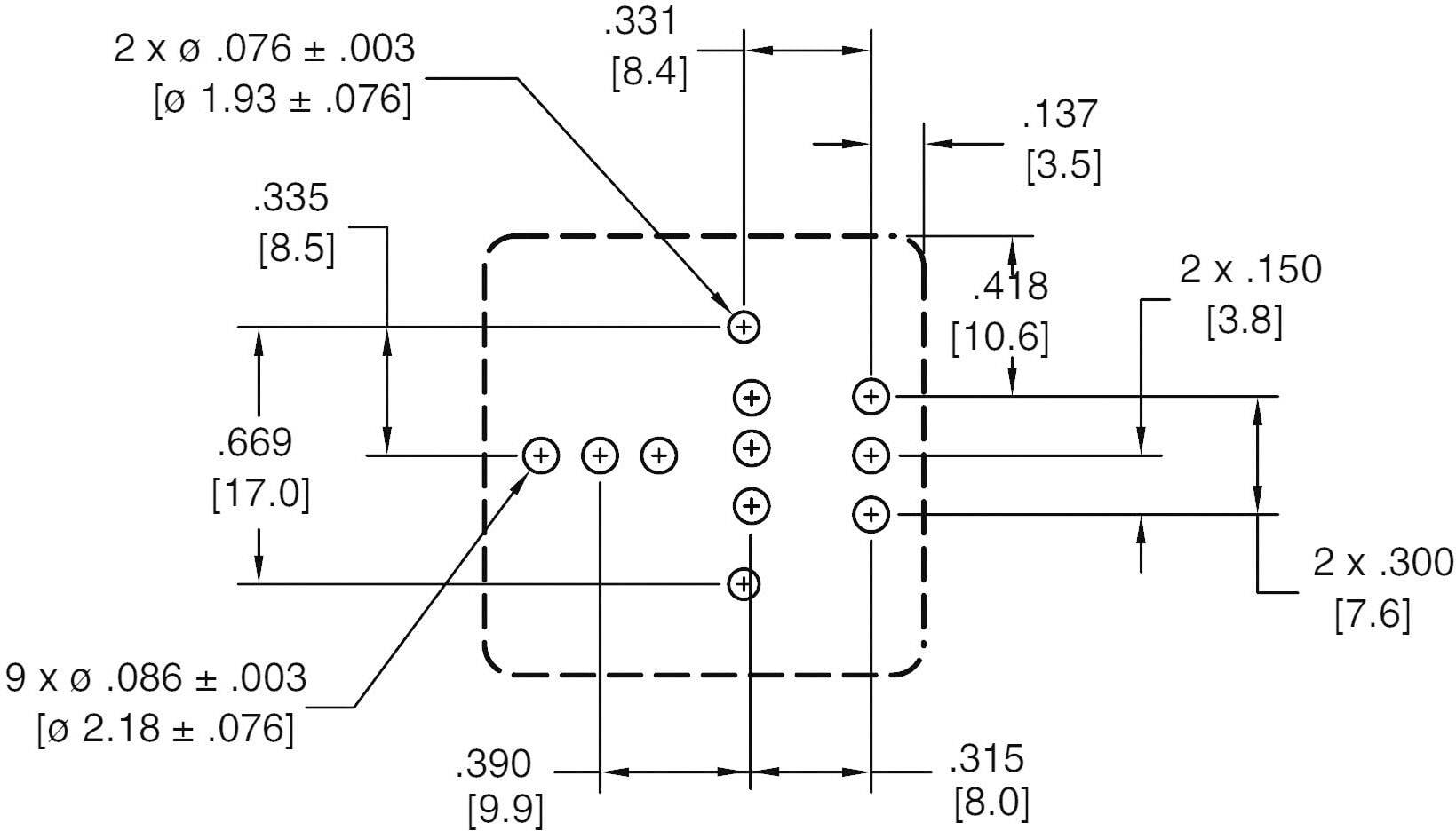

Rysunek techniczny elementu kwadratowego z wymiarami i pozycjami otworów. Szczegóły obejmują oznaczenia długości i tolerancji.

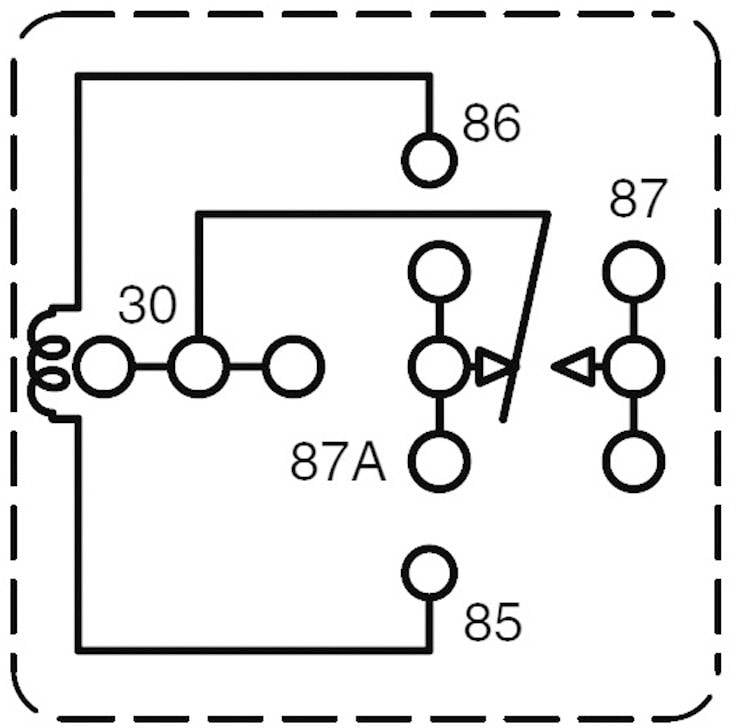

Symbol elektryczny przekaźnika ze złączami: 30, 85, 86, 87 i 87A. Przedstawia wewnętrzną ścieżkę przełączania i funkcję.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik samochodowy

Napięcie znamionowe cewki

12 V/DC

Rodzaj styku

1 zestyk przełączny

Połączenie komponentów

do PCB

Maksymalne napięcie przełączania

75 V/DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 28.10

105 Sztuki (Tylko do wyczerpania zapasów)

Liczba

Sztuki

Suma (28,49 zł / Sztuka)

28,49 zł

23,16 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik samochodowy MINI-ISO

Dodatkowe informacje:

Dane techniczne

Napięcie izolacji: (cewka / styk, styk / styk) 500 Vrms
Rezystancja izolacji: (500 V / DC) 100 MΩ
Rezystancja styku:<50 mΩ

Rodzaj produktu: Przekaźnik samochodowy

Model katalogowy producenta: AZ983-1C-12D

Cechy przekaźnika: brak ramki montażowej

Napięcie znamionowe cewki: 12 V/DC

Rodzaj styku: 1 zestyk przełączny

Materiał styku: tlenek srebra, cynkowany

Połączenie komponentów: do PCB

Maksymalne napięcie przełączania: 75 V/DC

Maksymalne natężenie przełączania: 60 A

Maksymalne natężenie przełączania (NO): 60 A

Maksymalna moc przełączania: 840 W

Rezystancja cewki: 80 Ω

Żywotność mechaniczna: 1 x 10⁷ cykli włączenia

Żywotność elektryczna: 1 x 10⁵ cykli włączenia

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Szerokość produktu: 29 mm

Wysokość produktu: 28 mm

Długość produktu: 29 mm

Wymiary: (D x S x W) 29 x 29 x 28 mm

Zgodne z RoHS: Tak

Rezystancja izolacji: (500 V/DC) 100 MΩ

Rezystancja styku: <50 mΩ

Napięcie znamionowe: 12 V/DC

Moc przełączania: 840 W

Napięcie przełączania: 75 V/DC

Natężenie przełączania: 60 A

Typ: AZ983-1C-12D

Podłączenie: Obwody drukowane

Wytrzymałość napięciowa izolacji: (cewka/styk, styk/styk), 500 Vrms

Zakres temperatury: -40 - +85 °C

Do pobrania

Karta katalogowa

Karta katalogowa 507420 Zettler Electronics AZ983-1C-12D Przekaźnik samochodowy 12 V/DC 60 A 1 zestyk przełączny

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 507420 Zettler Electronics AZ983-1C-12D Przekaźnik samochodowy 12 V/DC 60 A 1 zestyk przełączny

Opis

Zettler Electronics 507420 | Przekaźnik z wysokim prądem włączeniowym i o zakresie temperatury roboczej do +85 °C. Zgodnie z normami ISO/TS 16949 i ISO14001, testowany według specyfikacji SAEJ2544.

Uwagi

Informacje dotyczące prąd przełączania odnoszą się do maksymalnej wartości tego prąd. Szczegółowe dane techniczne znajdują się w obszernej dokumentacji, która jest dostępna do pobrania bez żadnych opłat.
