Name: Przekaźnik sygnałowy Panasonic AGN20012 monostabilny 12 V/DC 2 x zestyk przełączny
Brand: Panasonic
SKU: 504808
Availability: SoldOut

Kwadratowy, żółty element elektroniczny z wieloma stykami przyłączeniowymi. Napis: 'AGN20Q4H'. Kraj pochodzenia: Japonia.

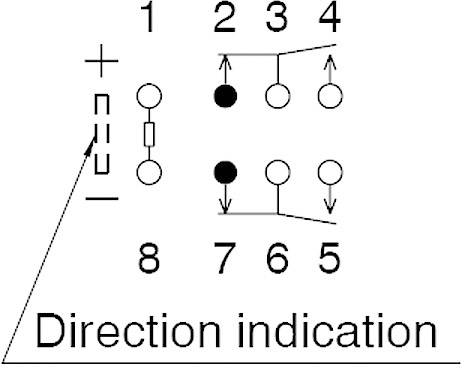

Symbol przełącznika z ośmioma zaciskami. Zaciski 1, 2, 3, 4 u góry, 5, 6, 7 na dole. Strzałka kierunkowa wskazuje na zaciski 1, 5, 6.

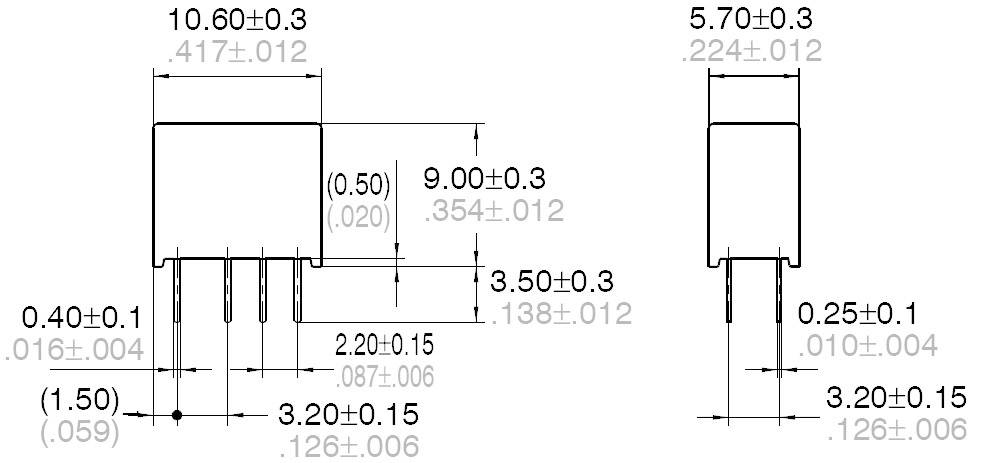

Diagram z wymiarami elementu elektronicznego: szerokość 10,60±0,3 mm, wysokość 5,70±0,3 mm, z przedstawionymi dodatkowymi odległościami pinów.

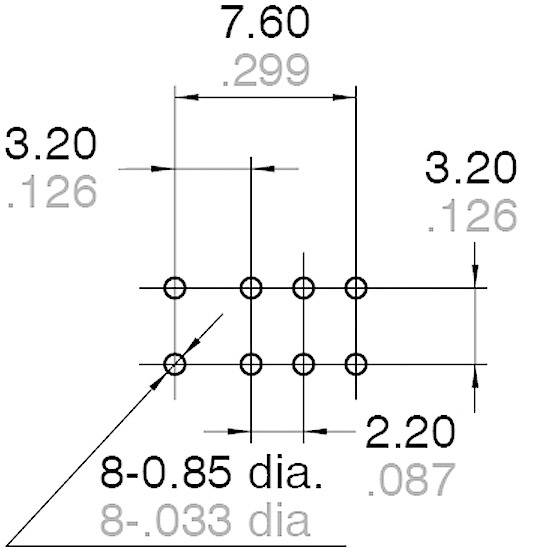

Rysunek techniczny przedstawia wzór otworów z wymiarami w milimetrach: 7,60 szerokości, 3,20 odległości pionowej, 2,20 linii poziomej.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

12 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

2 zestyki przełączne

Maksymalne napięcie przełączania

110 V/DC

125 V/AC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (16,59 zł / Sztuka)

16,59 zł

13,49 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: AGN20012

Napięcie znamionowe cewki: 12 V/DC

Minimalne napięcie robocze: 9 V/DC

Maksymalne napięcie robocze: 18 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 1028 Ω

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgPd + Au

Maksymalne napięcie przełączania: 110 V/DC
125 V/AC

Maksymalne natężenie przełączania: 1 A

Maksymalna moc przełączania: 30 W
37.5 VA

Połączenie komponentów: piny lutownicze

Żywotność mechaniczna: 1 x 10⁷

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 10.6 mm

Szerokość produktu: 5.7 mm

Wysokość produktu: 9 mm

Wymiary: (D x S x W) 10.6 x 5.7 x 9 mm

Zawartość: 1 szt.

Specyfikacja: monostabilny

Napięcie znamionowe: 12 V/DC

Moc przełączania: 30 W/37,5 VA

Napięcie przełączania: 110 V/DC/125 V/AC

Natężenie przełączania: 1 A

Wytrzymałość napięciowa: 2,5 kV

Typ: AGN20012

Temperatura otoczenia: -40 - +85 °C

Do pobrania

Karta katalogowa

Karta katalogowa 504808 Przekaźnik sygnałowy Panasonic AGN20012 monostabilny 12 V/DC 2 x zestyk przełączny

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 504808 Przekaźnik sygnałowy Panasonic AGN20012 monostabilny 12 V/DC 2 x zestyk przełączny

Opis

Panasonic AGN20012 |Wyjątkowo kompaktowy i wąski, ultraminiaturowy przekaźnik sygnałów o bardzo małej powierzchni podstawy do pakietów o wysokiej gęstości. Bardzo wysoka odporność na napięcie zgodnie z normą Bellcore. Zastosowanie: Telekomunikacja, elektronika użytkowa, technika pomiarowa, bezpieczeństwa i medyczna.
