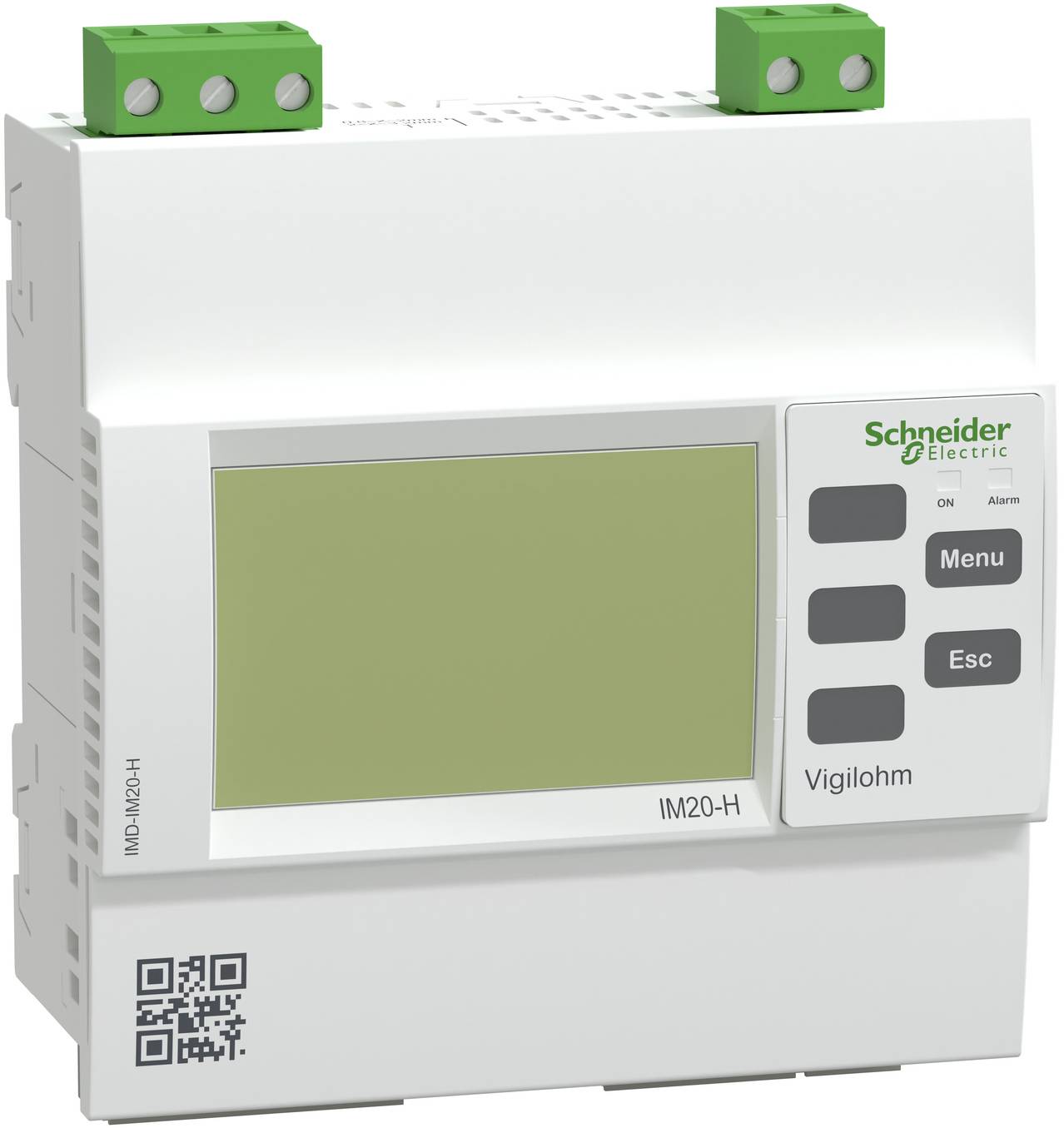

Schneider Electric IMD-IM20-H IMD-IM20-H Przekaźnik monitorujący izolacji

Urządzenie należy do serii Vigilohm, która została opracowana w celu monitorowania nieuziemionych źródeł zasilania (systemów IT) zgodnie z normami instalacyjnymi i produktowymi. Zgodnie z normami IEC obowiązkowe jest wyposażenie pomieszczeń medycznych z wyposażeniem informatycznym w urządzenia do monitorowania izolacji (IMD). Urządzenie przeznaczone jest do monitorowania systemów AC, DC i ACDC w medycznych systemach informatycznych. Pomiar rezystancji izolacji sieci polega na wstrzyknięciu prądu przemiennego o niskiej częstotliwości między sieć i uziemienie. Konfigurację przeprowadza się z przodu urządzenia za pośrednictwem ekranu HMI, zgodnie z normami medycznymi. Ustawienia te dotyczą progów alarmowych izolacji w zakresie od 50 do 500 kiloomów, a także alarmów przegrzania i przeciążenia transformatorów. Monitoruje sieci do 230VAC, 230VDC w architekturze IT medycznej, a także transformator IT medycznej. Czarno-biały ekran może wyświetlać rezystancję izolacji od 100 omów do 10 megaomów. Autotest uruchamia się automatycznie co 5 godzin oraz w razie potrzeby. Jeżeli rezystancja izolacji układu spadnie poniżej ustalonego progu, tzn. wystąpi zwarcie doziemne, w ciągu 4 sekund za pośrednictwem przekaźnika wyjściowego IMD zostanie wyzwolony alarm. Gdy nie zostaną wykryte żadne dalsze usterki, alarm zostanie wyłączony, a przekaźnik alarmu powróci do normalnego stanu. Urządzenie może być zasilane ze źródła napięcia przemiennego 110 V AC do 230 V AC lub stałego 125 V DC do 250 V DC, przy czym tolerancja napięcia wynosi plus/minus 15%. Produkt można zamontować na szynie DIN lub podtynkowo. Stopień ochrony przodu wynosi IP52, tyłu IP20, a kategoria przepięciowa to III. Urządzenie monitorujące wyposażone jest w interfejs komunikacyjny RS485 z protokołem Modbus.

Opis tego produktu został przetłumaczony automatycznie.
