Name: binder 09 0140 72 05-20 Złącze żeńskie kątowe 09 0140 72 05, 1 szt.
Brand: binder
SKU: 3214675
Availability: BackOrder

'Złącze wielobiegunowe kątowe z obudową metalowo-plastikową, przeznaczone do zastosowań przemysłowych.'

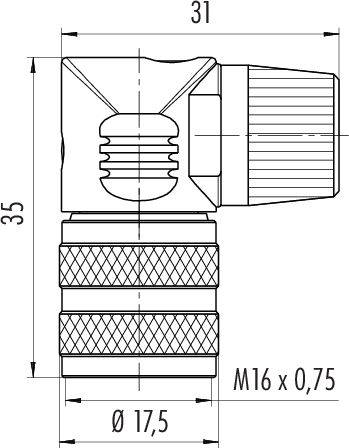

Rysunek techniczny metalowego elementu złącznego z wymiarami: wysokość 35 mm, długość 31 mm, gwint M16 x 0,75, średnica 17,5 mm.

Złącze z pięcioma ponumerowanymi pinami ułożonymi w kształcie koła. Wycięcie kształtowe u dołu służy do pozycjonowania.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze żeńskie kątowe

Rodzaj złącza

złącze żeńskie kątowe

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 6.11

37 Sztuki

Liczba

Sztuki

Suma (91,99 zł / Sztuka)

91,99 zł

74,79 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze żeńskie kątowe

Gniazdo kątowe M16 IP40
Ilość biegunów 5
6,0 - 8,0 mm
nieekranowany
do wlutowania
IP40

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 5 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia I.
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PBT (UL94 V-0)
Przejście kablowe: 6,0 - 8,0 mm
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 09 0140 72 05

Rodzaj produktu: Złącze żeńskie kątowe

Rodzaj złącza: złącze żeńskie kątowe

Łączna ilość styków: 5

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 6 A

Natężenie znamionowe - zaokrąglone: 6 A

Rodzaj zamknięcia: śruba

Napięcie znamionowe: 250 V

Materiał styku: CuSn (brąz)

Materiał obudowy: PA

: AWG 18

Numer katalogowy producenta: 09 0140 72 05-20

Ilość styków: 5

Maksymalny przekrój: 0.75 mm²

Zakres przekroju: 0.75 mm² (max)

Zgodne z RoHS: Tak

: IP40

Seria: 682

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Łączna ilość styków

Napięcie znamionowe

Natężenie znamionowe - zaokrąglone

Rodzaj produktu

Rodzaj złącza

binder 09 0140 72 05-20 Złącze żeńskie kątowe 09 0140 72 05, 1 szt.

Numer produktu3214675

Dostawa w pt. 6.11

37 sztukaConrad Electronic

Ten produkt

250 V

6 A

Złącze żeńskie kątowe

złącze żeńskie kątowe

Sztuki

Min.: 1

Vielfache: 1

91,99 zł^*

binder 09 0133 70 02-20 Złącze męskie kątowe złącze męskie kątowe Seria: 682 Łączna ilość styków: 2 1 szt.

Numer produktu3214654

Dostawa w pt. 6.11

20 sztukaConrad Electronic

250 V

7 A

Złącze męskie kątowe

złącze męskie kątowe

Sztuki

Min.: 1

Vielfache: 1

72,99 zł^*

binder 09 0133 72 02-20 Złącze męskie kątowe 09 0133 72 02, 1 szt.

Numer produktu3214655

Dostawa w śr. 9.12

Conrad Electronic

250 V

7 A

Złącze męskie kątowe

złącze męskie kątowe

Sztuki

Min.: 1

Vielfache: 1

66,99 zł^*

binder 09 0133 78 02-20 Złącze męskie kątowe złącze męskie kątowe Seria: 682 Łączna ilość styków: 2 1 szt.

Numer produktu3214656

Dostawa w śr. 9.12

Conrad Electronic

250 V

7 A

Złącze męskie kątowe

złącze męskie kątowe

Sztuki

Min.: 1

Vielfache: 1

78,49 zł^*

binder 09 0133 79 02-20 Złącze męskie kątowe 09 0133 79 02, 1 szt.

Numer produktu3214657

Dostawa w śr. 9.12

Conrad Electronic

250 V

7 A

Złącze męskie kątowe

złącze męskie kątowe

Sztuki

Min.: 1

Vielfache: 1

96,49 zł^*

binder 09 0134 70 02-20 Złącze żeńskie kątowe złącze żeńskie kątowe Seria: 682 Łączna ilość styków: 2 1 szt.

Numer produktu3214658

Dostawa w śr. 9.12

Conrad Electronic

250 V

7 A

Złącze żeńskie kątowe

złącze żeńskie kątowe

Sztuki

Min.: 1

Vielfache: 1

82,99 zł^*

binder 09 0134 72 02-20 Złącze żeńskie kątowe złącze żeńskie kątowe Seria: 682 Łączna ilość styków: 2 1 szt.

Numer produktu3214659

Dostawa w śr. 9.12

Conrad Electronic

250 V

7 A

Złącze żeńskie kątowe

złącze żeńskie kątowe

Sztuki

Min.: 1

Vielfache: 1

87,49 zł^*

binder 09 0135 72 03-20 Złącze męskie kątowe złącze męskie kątowe Seria: 682 Łączna ilość styków: 3 1 szt.

Numer produktu3214660

Dostawa w śr. 9.12

Conrad Electronic

250 V

7 A

Złącze męskie kątowe

złącze męskie kątowe

Sztuki

Min.: 1

Vielfache: 1

68,49 zł^*

binder 09 0135 78 03-20 Złącze męskie kątowe złącze męskie kątowe Seria: 682 Łączna ilość styków: 3 1 szt.

Numer produktu3214661

Dostawa w śr. 9.12

Conrad Electronic

250 V

7 A

Złącze męskie kątowe

złącze męskie kątowe

Sztuki

Min.: 1

Vielfache: 1

85,99 zł^*

binder 09 0135 79 03-20 Złącze męskie kątowe złącze męskie kątowe Seria: 682 Łączna ilość styków: 3 1 szt.

Numer produktu3214662

Dostawa w śr. 9.12

Conrad Electronic

250 V

7 A

Złącze męskie kątowe

złącze męskie kątowe

Sztuki

Min.: 1

Vielfache: 1

109,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3214675 binder 09 0140 72 05-20 Złącze żeńskie kątowe 09 0140 72 05, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3214675 binder 09 0140 72 05-20 Złącze żeńskie kątowe 09 0140 72 05, 1 szt.

Opis

Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy systemem push-pull, zatrzaskowym, bagnetowym i zamkiem M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują zaciskane, lutowane zanurzeniowo, zaciski śrubowe i połączenia lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.

Właściwości:

• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
