binder 09 0432 600 04 Złącze męskie okrągłe miniaturowe złącze żeńskie do wbudowania Łączna ilość styków: 4 1 szt.

Czarny, okrągły elektryczny wtyk z czterema stykami, otoczony srebrną metalową ramką.
Rysunek techniczny silnika z widokiem z góry i przekrojem, przedstawiający wymiary oraz struktury wewnętrzne niezbędne do montażu i konstruowania.
'Diagram złącza okrągłego z tabelą rozmieszczenia styków: pozycje X od 0° do 2,5°, pozycje Y od 0° do 25°.'
Rysunek techniczny elementu maszyny z widokiem z przodu i z boku. Przedstawia szczegółowy komponent wraz z wymiarami.

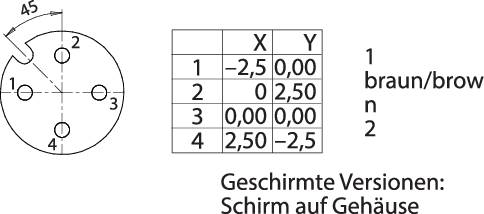

Elektryczny schemat połączeń przedstawia okrągłe gniazdo z ponumerowanymi pinami oraz tabelę ze współrzędnymi 'X' i 'Y'.
1/5
Zdjęcie poglądowe
Rodzaj produktu
Złącze męskie okrągłe miniaturowe
Rodzaj złącza
złącze żeńskie do wbudowania
Łączna ilość styków
4
Połączenie komponentów
lutowane
SMT
Zawartość
1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Szybka dostawa w śr. 28.10
16 Sztuki
Liczba
Suma (25,29 zł / Sztuka)
25,29 zł
20,56 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

Model katalogowy producenta

09 0432 600 04

Rodzaj produktu

Złącze męskie okrągłe miniaturowe

Rodzaj złącza

złącze żeńskie do wbudowania

Łączna ilość styków

4

Połączenie komponentów

lutowane

SMT

Zawartość

1 szt.

Maksymalna temperatura

+85 °C

Natężenie znamionowe

4 A

Minimalna temperatura

-40 °C

Natężenie znamionowe - zaokrąglone

4 A

Rodzaj zamknięcia

Śruby

Napięcie znamionowe

250 V

Materiał styku

CuSn (brąz)

Materiał obudowy

LCP

Kąt połączenia

180°

Numer katalogowy producenta

09 0432 600 04

Ilość styków

4

Specyfikacja

kodowanie A

IP67

Do pobrania

Karta katalogowa

Karta katalogowa 1664626 binder 09 0432 600 04 Złącze męskie okrągłe miniaturowe złącze żeńskie do wbudowania Łączna ilość styków: 4 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1664626 binder 09 0432 600 04 Złącze męskie okrągłe miniaturowe złącze żeńskie do wbudowania Łączna ilość styków: 4 1 szt.

Opis

Binder 09 0432 600 04 |
