Name: binder 09 0482 65 08-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 711 Łączna ilość styków: 8 1 szt.
Brand: binder
SKU: 3215064
Availability: BackOrder

Elastyczny złącz z ośmiopinową metalową głowicą, połączony z elastycznym przewodem taśmowym.

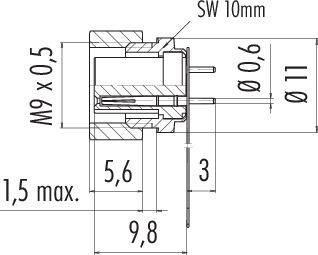

Rysunek techniczny złącza w przekroju z wymiarami: gwint M9 x 0,5, długość 9,8 mm, szerokość 11 mm.

Diagram ośmiopinowego złącza elektrycznego z ponumerowanymi stykami od 1 do 8, przedstawiający układzie pinów w konfiguracji kołowej.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze żeńskie kołnierzowe

Rodzaj złącza

złącze żeńskie proste

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 6.11

13 Sztuki

Liczba

Sztuki

Suma (149,00 zł / Sztuka)

149,00 zł

121,14 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

09 0482 65 08 Seria 711

Gniazdo kołnierzowe M9 IP40
Ilość biegunów 8
nieekranowany
Lutowanie zanurzeniowe
IP40

Dodatkowe informacje:

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia: II
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PA (UL94 V-0)
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 09 0482 65 08

Rodzaj produktu: Złącze żeńskie kołnierzowe

Rodzaj złącza: złącze żeńskie proste

Łączna ilość styków: 8

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 1 A

Natężenie znamionowe - zaokrąglone: 1 A

Rodzaj zamknięcia: śruba

Napięcie znamionowe: 125 V

Materiał styku: CuSn (brąz)

Numer katalogowy producenta: 09 0482 65 08-20

Ilość styków: 8

Zgodne z RoHS: Tak

: IP40

Seria: 711

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Łączna ilość styków

Natężenie znamionowe - zaokrąglone

Rodzaj produktu

Rodzaj złącza

Zawartość

binder 09 0073 00 02-20 Złącze męskie kołnierzowe 09 0073 00 02, 1 szt.

Numer produktu3214471

Dostawa w pt. 6.11

23 sztukaConrad Electronic

4 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

44,99 zł^*

binder 09 0073 20 02-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 711 Łączna ilość styków: 2 1 szt.

Numer produktu3214472

Dostawa w czw. 10.12

Conrad Electronic

4 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

55,49 zł^*

binder 09 0074 00 02-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 711 Łączna ilość styków: 2 1 szt.

Numer produktu3214473

Dostawa w pt. 6.11

808 sztukaConrad Electronic

4 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

44,99 zł^*

binder 09 0074 20 02-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 711 Łączna ilość styków: 2 1 szt.

Numer produktu3214474

Dostawa w czw. 10.12

Conrad Electronic

4 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

55,49 zł^*

binder 09 0077 20 03-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 711 Łączna ilość styków: 3 1 szt.

Numer produktu3214475

Dostawa w czw. 10.12

Conrad Electronic

4 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

47,69 zł^*

binder 09 0078 20 03-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 711 Łączna ilość styków: 3 1 szt.

Numer produktu3214476

Dostawa w czw. 10.12

Conrad Electronic

4 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

59,99 zł^*

binder 09 0081 20 04-20 Złącze męskie kołnierzowe 09 0081 20 04, 1 szt.

Numer produktu3214477

Dostawa w czw. 10.12

Conrad Electronic

3 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

64,49 zł^*

binder 09 0082 20 04-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 711 Łączna ilość styków: 4 1 szt.

Numer produktu3214478

Dostawa w czw. 12.11

Conrad Electronic

3 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

51,99 zł^*

binder 09 0082 32 04-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 711 Łączna ilość styków: 4 1 szt.

Numer produktu3214479

Dostawa w czw. 26.11

Conrad Electronic

3 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

98,99 zł^*

binder 09 0097 20 05-20 Złącze męskie kołnierzowe 09 0097 20 05, 1 szt.

Numer produktu3214480

Dostawa w pt. 6.11

10 sztukaConrad Electronic

3 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

68,99 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3215064 binder 09 0482 65 08-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 711 Łączna ilość styków: 8 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3215064 binder 09 0482 65 08-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 711 Łączna ilość styków: 8 1 szt.

Opis

Nasze subminiaturowe złącza okrągłe są przeznaczone do wielu zastosowań, w których rozmiar i integralność sygnału odgrywają ważną rolę. Oferujemy modele z blokadą zatrzaskową, bagnetową i push-pull, a także z blokadą śrubową M9 w dwóch różnych wersjach, ze stopniem ochrony IP40 lub IP67. Złącza są dostępne w wersji od dwóch do ośmiu styków, w wersjach prostych lub kątowych oraz jako złącza kołnierzowe. Różne modele są wyposażone w złącze do lutowania zanurzeniowego lub lutowane i są dostępne z formowanymi kablami o różnych długościach. Do produkcji naszych złączy okrągłych używamy materiałów wysokiej jakości. Obudowy i korpusy styków wykonane są z PUR lub PCV, styki z pozłacanego brązu lub pozłacanego mosiądzu. Dostępnych jest siedem różnych serii, które imponują następującymi zaletami:

• Wybór ryglowania
• Stopień ochrony IP40 lub IP67
• 2 do 8-biegunowe
• Wersje proste i kątowe
• Do 1000 cykli łączeniowych

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
