Name: binder 09 4844 00 19-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 440 Łączna ilość styków: 19 1 szt.
Brand: binder
SKU: 3215277
Availability: SoldOut

Okrągły, metalowy złącze z wieloma stykami, przeznaczone do zamocowania w ściance urządzenia. Nadaje się do zastosowań technicznych.

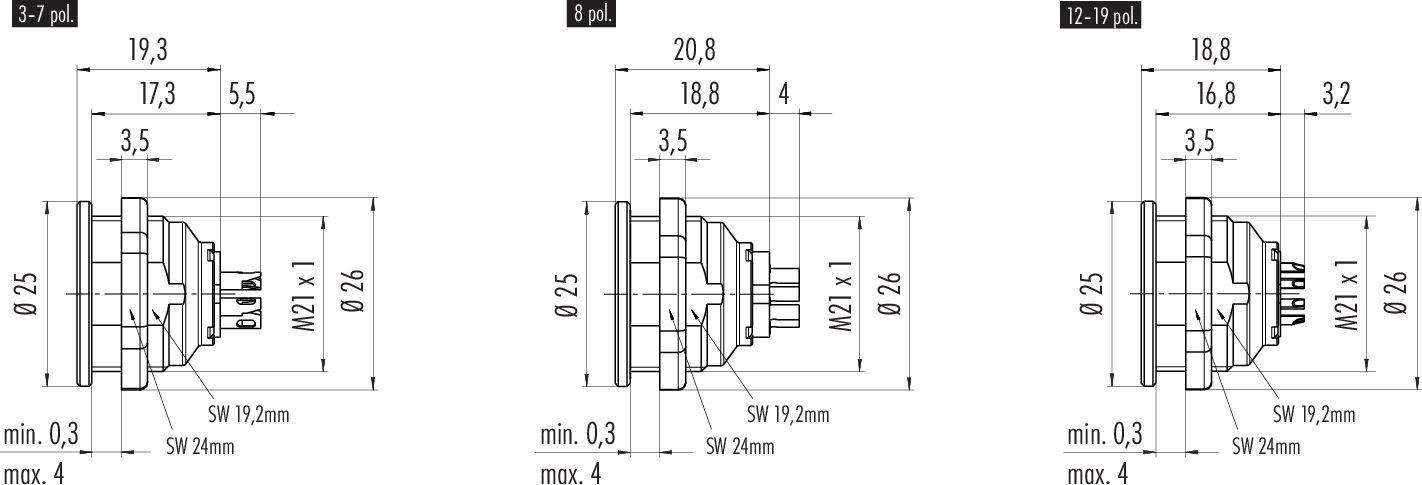

Trzy rysunki techniczne przedstawiające elementy o różnych wymiarach: 8-stykowe, 10-stykowe i 12-19-stykowe. Podane są wymiary i rozmiary gwintów.

Schemat połączeń z literami od A do S. Kółka reprezentują gniazda. Idealny do zastosowań technicznych i elektronicznych.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze żeńskie kołnierzowe

Rodzaj złącza

złącze żeńskie proste

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (239,00 zł / Sztuka)

239,00 zł

194,31 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

09 4844 00 19 Seria 440

Gniazdo kołnierzowe typu push-pull
Liczba biegunów: 19
ekranowany
do wlutowania
Ekranowany IP67

Dodatkowe informacje:

Dane techniczne

Przydatność EMC: możliwość ekranowania
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia I.
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PBT (UL94 V-0)
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 09 4844 00 19

Rodzaj produktu: Złącze żeńskie kołnierzowe

Rodzaj złącza: złącze żeńskie proste

Łączna ilość styków: 19

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Rodzaj zamknięcia: Push-Pull

Napięcie znamionowe: 60 V

Materiał styku: CuSn (brąz)

: AWG 24

Numer katalogowy producenta: 09 4844 00 19-20

Ilość styków: 19

Maksymalny przekrój: 0.25 mm²

Zakres przekroju: 0.25 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 440

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Łączna ilość styków

Napięcie znamionowe

Natężenie znamionowe - zaokrąglone

Rodzaj produktu

Rodzaj złącza

Zawartość

binder 09 4844 00 19-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 440 Łączna ilość styków: 19 1 szt.

Numer produktu3215277

Niedostępne

Conrad Electronic

Ten produkt

60 V

3 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

239,00 zł^*

binder 09 4815 00 05-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 440 Łączna ilość styków: 5 1 szt.

Numer produktu3215212

Dostawa w wt. 12.01.2027

Conrad Electronic

250 V

6 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

179,00 zł^*

binder 09 4815 15 05-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 440 Łączna ilość styków: 5 1 szt.

Numer produktu3215213

Dostawa w wt. 12.01.2027

Conrad Electronic

250 V

6 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

129,00 zł^*

binder 09 4816 00 05-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 440 Łączna ilość styków: 5 1 szt.

Numer produktu3215217

Dostawa w pt. 6.11

20 sztukaConrad Electronic

250 V

6 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

179,00 zł^*

binder 09 4820 00 06-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 440 Łączna ilość styków: 6 1 szt.

Numer produktu3215226

Dostawa w wt. 12.01.2027

Conrad Electronic

125 V

5 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

159,00 zł^*

binder 09 4828 15 07-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 440 Łączna ilość styków: 7 1 szt.

Numer produktu3215236

Dostawa w wt. 12.01.2027

Conrad Electronic

125 V

5 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

109,00 zł^*

binder 09 4832 80 08-20 Złącze żeńskie kołnierzowe 09 4832 80 08, 1 szt.

Numer produktu3215248

Dostawa w pt. 6.11

1 sztukaConrad Electronic

60 V

5 A

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

189,00 zł^*

binder 09 4835 00 12-20 Złącze męskie kołnierzowe 09 4835 00 12, 1 szt.

Numer produktu3215250

Dostawa w pt. 6.11

17 sztukaConrad Electronic

60 V

3 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

159,00 zł^*

binder 09 4835 15 12-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 440 Łączna ilość styków: 12 1 szt.

Numer produktu3215251

Dostawa w pt. 6.11

47 sztukaConrad Electronic

60 V

3 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

139,00 zł^*

binder 09 4835 25 12-20 Złącze męskie kołnierzowe złącze męskie z kołnierzem Seria: 440 Łączna ilość styków: 12 1 szt.

Numer produktu3215252

Dostawa w pt. 6.11

3 sztukaConrad Electronic

60 V

3 A

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

109,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3215277 binder 09 4844 00 19-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 440 Łączna ilość styków: 19 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3215277 binder 09 4844 00 19-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 440 Łączna ilość styków: 19 1 szt.

Opis

Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy zamkiem push-pull, zatrzaskowym, bagnetowym i M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują połączenia zaciskane, lutowane zanurzeniowo, zaciski śrubowe i lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty firmy Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.

Właściwości:

• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
