Name: binder 77 3434 0000 50712-1000-20 Złącze konfekcjonowane czujnika/aktuatora 77 3434 0000 50712-1000, piny: 12, 10 m, 1 s
Brand: binder
SKU: 3217407
Availability: BackOrder

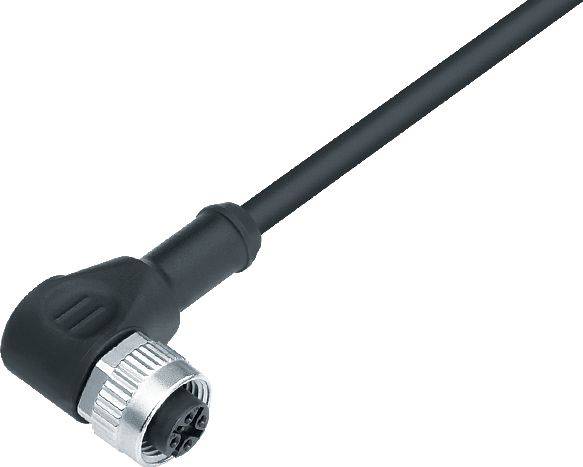

Czarny kabel z wtyczką kątową i metalowym pierścieniem, odpowiedni do zastosowań przemysłowych.

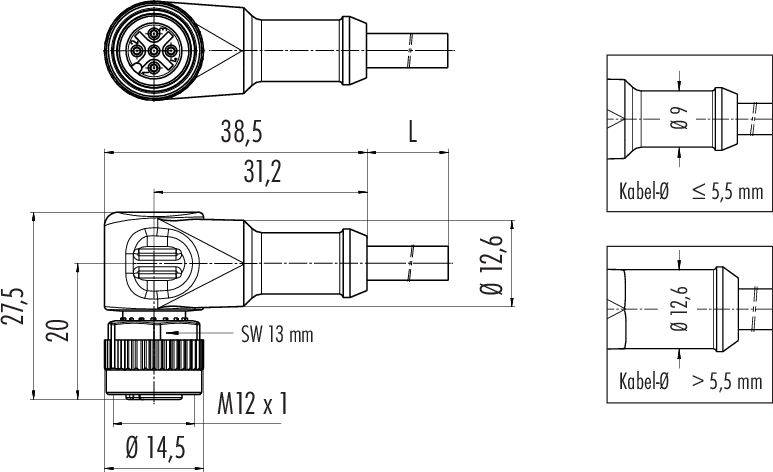

Rysunek techniczny kątowego złącza wtykowego z gwintem M12. Wymiary i średnica przewodu są szczegółowo określone.

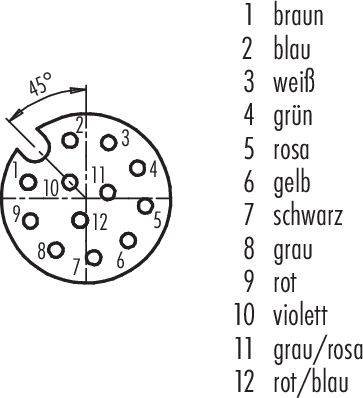

Diagram złącza z 12 numerowanymi pinami. Każdy pin ma przypisany kolor, np. '1 brązowy', '2 niebieski' itp.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze żeńskie kątowe

Złącze po stronie A

M12

Ilość pinów

Długość kabla

10 m

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 9.12

Liczba

Sztuki

Suma (459,00 zł / Sztuka)

459,00 zł

373,17 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Gniazdo kątowe M12-A
Liczba biegunów: 12
nieekranowany
formowane na kablu
IP69K
na liście UL
CZYSTY szary
12 x 0,25 mm²

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zabrudzenia 3
Materiał korpusu styku: PUR
Materiał zamka: cynkowy odlew ciśnieniowy, niklowany
Pasek izolacyjny: PP9Y bezhalogenowy
Przekrój kabla: 12 x 0,25 mm²
Prędkość jazdy: ≤ 200 m/min (odległość pozioma 5 m)
Promień gięcia przesuwanego kabla: ≥ 10 x Ø
Promień gięcia kabla stałego: ≥ 5 x Ø
Bezhalogenowa: tak
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 77 3434 0000 50712-1000

Rodzaj produktu: Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze żeńskie kątowe

Złącze po stronie A: M12

Ilość pinów: 12

Długość kabla: 10 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 30 V

Natężenie znamionowe: 1.5 A

Natężenie znamionowe - zaokrąglone: 1.5 A

Maksymalny przekrój połączenia: 0.25 mm²

Przekrój przewodu czujnika/aktuatora: 0.25 mm²

Połączenie komponentów: kabel z wtyczką

Kolor: szary

Rodzaj gwintu: M12

Rodzaj gwintu montażowego kabla: M12

Kodowanie: A

Materiał styku: CuSn (brąz)

Powierzchnia styku: Au (złoto)

: IP69K

Specyfikacja: bezhalogenowy

Minimalna temperatura: -50 °C

Maksymalna temperatura: 80 °C

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 77 3434 0000 50712-1000-20

Zawartość: 1 szt.

Średnica kabla: 6.5 mm

Zgodne z RoHS: Tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów

Napięcie znamionowe

Natężenie znamionowe - zaokrąglone

Rodzaj gwintu

Rodzaj złącza

Standard złącza

binder 09 0381 81 08-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze męskie z kołnierzem Ilość pinów: 8 1 szt. sztuka

Numer produktu3216600

Dostawa w pt. 8.01.2027

Conrad Electronic

30 V

1.5 A

M12

złącze męskie z kołnierzem

złącze czujnika

Sztuki

Min.: 1

Vielfache: 1

50,49 zł^*

binder 09 0431 212 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 0431 212 04, piny: 4, 1 szt.

Numer produktu3216601

Dostawa w pt. 8.01.2027

Conrad Electronic

M12

złącze męskie z kołnierzem

złącze czujnika

Sztuki

Min.: 1

Vielfache: 1

41,29 zł^*

binder 09 0435 87 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 0435 87 04, piny: 4, 1 szt.

Numer produktu3216614

Dostawa w pt. 6.11

155 sztukaConrad Electronic

250 V

4 A

PG11

złącze męskie z kołnierzem

Sztuki

Min.: 1

Vielfache: 1

25,29 zł^*

binder 09 0437 87 05-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 0437 87 05, piny: 5, 1 szt.

Numer produktu3216616

Dostawa w pt. 6.11

80 sztukaConrad Electronic

60 V

4 A

PG11

złącze męskie z kołnierzem

złącze czujnika

Sztuki

Min.: 1

Vielfache: 1

32,09 zł^*

binder 09 3432 92 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 3432 92 04, piny: 4, 1 szt.

Numer produktu3216639

Dostawa w pt. 6.11

3 sztukaConrad Electronic

250 V

4 A

M12

złącze żeńskie proste

złącze czujnika

Sztuki

Min.: 1

Vielfache: 1

71,99 zł^*

binder 09 3442 92 05-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 3442 92 05, piny: 5, 1 szt.

Numer produktu3216642

Dostawa w czw. 3.12

Conrad Electronic

60 V

4 A

złącze żeńskie proste

złącze czujnika

Sztuki

Min.: 1

Vielfache: 1

70,99 zł^*

binder 09 3491 969 12-20 Złącze niekonfekcjonowane czujnika/aktuatora 09 3491 969 12, piny: 12, 1 szt.

Numer produktu3216643

Dostawa w śr. 20.01.2027

Conrad Electronic

30 V

1.5 A

M12 x 1

złącze męskie z kołnierzem

złącze czujnika

Sztuki

Min.: 1

Vielfache: 1

179,00 zł^*

binder 70 3441 287 05-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze męskie z kołnierzem 0.5 m Ilość pinów: 5 1 szt.

Numer produktu3216661

Dostawa w czw. 17.12

Conrad Electronic

60 V

4 A

M12

złącze męskie z kołnierzem

złącze czujnika

Sztuki

Min.: 1

Vielfache: 1

199,00 zł^*

binder 70 3441 785 05-20 Złącze niekonfekcjonowane czujnika/aktuatora M16 złącze męskie z kołnierzem 0.5 m Ilość pinów: 5 1 szt.

Numer produktu3216662

Dostawa w czw. 17.12

Conrad Electronic

60 V

4 A

M16

złącze męskie z kołnierzem

Sztuki

Min.: 1

Vielfache: 1

179,00 zł^*

binder 70 3442 287 05-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste, złącze żeńskie z kołnierzem 0.5 m Ilość pinów: 5 1 szt.

Numer produktu3216663

Dostawa w czw. 17.12

Conrad Electronic

60 V

4 A

M12

złącze żeńskie proste

Sztuki

Min.: 2

Vielfache: 2

159,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3217407 binder 77 3434 0000 50712-1000-20 Złącze konfekcjonowane czujnika/aktuatora 77 3434 0000 50712-1000, piny: 12, 10 m, 1 s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3217407 binder 77 3434 0000 50712-1000-20 Złącze konfekcjonowane czujnika/aktuatora 77 3434 0000 50712-1000, piny: 12, 10 m, 1 s

Opis

Te systemy złączy stanowią idealne rozwiązanie dla czujników i elementów wykonawczych w wielu gałęziach przemysłu. Oferujemy złącza o stopniu ochrony od IP40 do IP69K, wiele z nich posiada atesty UL, VDE i Ecolab, a także modele zgodne z FDA. Użytkownicy mogą zamówić złącza okrągłe z 2 do 12 stykami i różnymi opcjami zakończeń, w tym lutowaniem, zaciskaniem, lutowaniem zanurzeniowym, końcówkami kablowymi i linkowymi. Złącza z blokadą śrubową M5, M8 i M12 są dostępne w wersjach prostych i kątowych, a także kołnierzowych. Oprócz wtyczek podwójnych i podwójnych rozdzielaczy dostępny jest również duży wybór kabli połączeniowych.

Właściwości:

• 2 do 12-biegunowe
• IP40 do IP69K
• Blokada śrubowa
Łatwy montaż
• Zatwierdzone przez UL, VDE i Ecolab
• Linie łączące
• Wersje zgodne z FDA
