Name: binder 99 0409 75 04-20 Złącze męskie kątowe 99 0409 75 04, 1 szt.
Brand: binder
SKU: 3215701
Availability: BackOrder

Metalowy wtyk kątowy z powierzchnią ryflowaną, odpowiedni do połączeń przemysłowych i zastosowań wymagających dużej wytrzymałości.

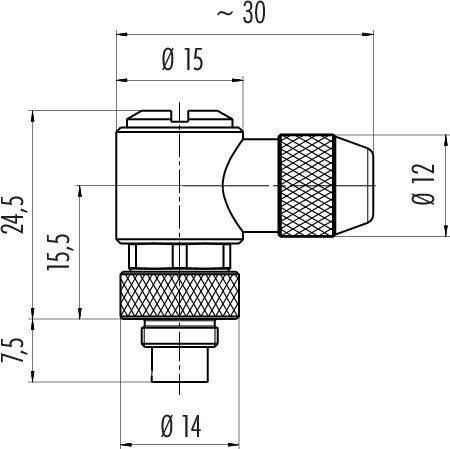

Rysunek techniczny kątowego złącza rurowego z wymiarami: wysokość 24,5 mm, szerokość 15 mm, średnica zewnętrzna 14-15 mm.

Rozmieszczenie styków 4-pinowego złącza, ponumerowanych od 1 do 4 w układzie kołowym.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie kątowe

Rodzaj złącza

złącze męskie kątowe

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 6.11

87 Sztuki

Liczba

Sztuki

Suma (169,00 zł / Sztuka)

169,00 zł

137,40 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie kątowe

Złącze kątowe M9 IP67
Ilość biegunów: 4
3,5 - 5.0 mm
ekranowany
do wlutowania
IP67

Dane techniczne

Przydatność EMC: możliwość ekranowania
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Grupa materiałów izolacyjnych: III
Kategoria przepięcia: II
Stopień zanieczyszczenia: 1
Materiał korpusu styku: PBT (UL94 V-0)
Materiał zamka: CuZn (mosiądz niklowany)
Przejście kablowe: 3,5 - 5,0 mm
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 99 0409 75 04

Rodzaj produktu: Złącze męskie kątowe

Rodzaj złącza: złącze męskie kątowe

Łączna ilość styków: 4

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Rodzaj zamknięcia: śruba

Napięcie znamionowe: 125 V

Materiał styku: CuZn (mosiądz)

: AWG 24

Numer katalogowy producenta: 99 0409 75 04-20

Ilość styków: 4

Maksymalny przekrój: 0.25 mm²

Zakres przekroju: 0.25 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 712
