binder 99 3732 202 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 99 3732 202 04, piny: 4, 1 szt.

Zielony elektryczny złącz obok srebrnej nakrętki metalowej na białym tle.

Zdjęcie poglądowe

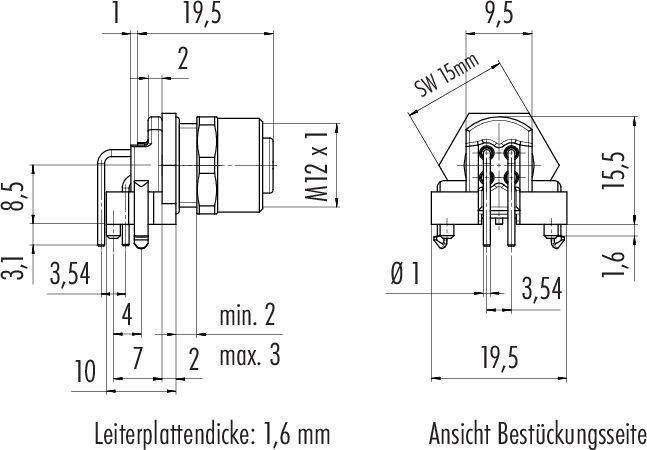

Rysunek techniczny złącza. Widok z boku i z przodu z wymiarami w milimetrach. Głębokość wtyczki 19,5 mm, całkowita długość 31 mm, grubość płytki drukowanej 1,6 mm, gwint M12 x 1.

Rysunek techniczny obiektu o kształcie koła z czterema ponumerowanymi otworami, z zaznaczonymi kątami 45° i 61,5°.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze żeńskie kątowe

Złącze po stronie A

M12

Ilość pinów

Napięcie znamionowe

250 V

Karta katalogowa (PDF)

Dostawa w wt. 27.10

Liczba

Sztuki

Suma (59,75 zł / Sztuka)

59,75 zł

73,49 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Przewód

Gniazdo kołnierzowe M12-D
Ilość biegunów: 4
nieekranowany
Lutowanie zanurzeniowe
IP67
UL
wersja dwuczęściowa

Dodatkowe informacje:

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji:> 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zabrudzenia 3
Materiał korpusu styku: PA
Materiał zamka: CuZn (mosiądz niklowany)
Rodzaj montażu: montaż na obudowie

Model katalogowy producenta: 99 3732 202 04

Rodzaj produktu: Złącze niekonfekcjonowane czujnika/aktuatora

Rodzaj złącza: złącze żeńskie kątowe

Złącze po stronie A: M12

Ilość pinów: 4

Napięcie znamionowe: 250 V

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Połączenie komponentów: lutowane

Rodzaj gwintu: M12

Kodowanie: D

Materiał styku: CuSn (brąz)

Powierzchnia styku: Au (złoto)

: IP67

Specyfikacja: Kod D

Rodzaj mocowania: śrubowe

Numer katalogowy producenta: 99 3732 202 04-20

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Model katalogowy producenta

Natężenie znamionowe - zaokrąglone

Rodzaj złącza

Napięcie znamionowe

Długość kabla

binder 70 3733 705 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 70 3733 705 04, piny: 4, 0.5 m, 1 szt.

Numer produktu3216669

70 3733 705 04

4 A

złącze męskie z kołnierzem

250 V

0.5 m

binder 70 3733 706 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 70 3733 706 04, piny: 4, 0.5 m, 1 szt.

Numer produktu3216670

70 3733 706 04

4 A

złącze męskie z kołnierzem

250 V

0.5 m

binder 70 3734 705 04-20 Złącze niekonfekcjonowane czujnika/aktuatora M16 złącze żeńskie proste 0.5 m Ilość pinów: 4 1 szt.

Numer produktu3216671

70 3734 705 04

4 A

złącze żeńskie proste

250 V

0.5 m

binder 70 3734 706 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 70 3734 706 04, piny: 4, 0.5 m, 1 szt.

Numer produktu3216672

70 3734 706 04

4 A

złącze żeńskie prostezłącze żeńskie z kołnierzem

250 V

0.5 m

binder 76 0136 0011 00404-0200-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste Ilość pinów: 4 1 szt.

Numer produktu3216691

76 0136 0011 00404-0200

4 A

złącze żeńskie proste

250 V

binder 76 0236 0011 00404-0200-20 Złącze niekonfekcjonowane czujnika/aktuatora M16 złącze żeńskie proste Ilość pinów: 4 1 szt.

Numer produktu3216735

76 0236 0011 00404-0200

4 A

złącze żeńskie proste

250 V

binder 76 0536 1011 00404-0200-20 Złącze niekonfekcjonowane czujnika/aktuatora M12 złącze żeńskie proste, złącze żeńskie z kołnierzem Ilość pinów: 4 1 szt.

Numer produktu3216759

76 0536 1011 00404-0200

4 A

złącze żeńskie prostezłącze żeńskie z kołnierzem

250 V

binder 77 4529 4529 50704-0030-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze męskie proste 0.3 m Ilość pinów: 4 1 szt.

Numer produktu3218241

77 4529 4529 50704-0030

4 A

złącze męskie proste

25 V/AC60 V/DC

0.3 m

binder 77 4529 4529 50704-0060-20 Złącze konfekcjonowane czujnika/aktuatora M12 złącze męskie proste 0.6 m Ilość pinów: 4 1 szt.

Numer produktu3218242

77 4529 4529 50704-0060

4 A

złącze męskie proste

25 V/AC60 V/DC

0.6 m

binder 77 4529 4529 50704-0100-20 Złącze konfekcjonowane czujnika/aktuatora 77 4529 4529 50704-0100, piny: 4, 1 m, 1 szt.

Numer produktu3218243

77 4529 4529 50704-0100

4 A

złącze męskie proste

25 V/AC60 V/DC

1 m

Do pobrania

Karta katalogowa

Karta katalogowa 3218835 binder 99 3732 202 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 99 3732 202 04, piny: 4, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3218835 binder 99 3732 202 04-20 Złącze niekonfekcjonowane czujnika/aktuatora 99 3732 202 04, piny: 4, 1 szt.

Opis

Binder oferuje 7 różnych złączy okrągłych do transmisji sygnałów i danych w nowoczesnych, zautomatyzowanych fabrykach. Są to głównie złącza okrągłe M8, M12 i M16, które klient może skonfigurować tak, aby odpowiadały danemu obszarowi zastosowania. Jeśli chodzi o transfer danych, nasze najnowsze ekranowane złącze M12 z kodowaniem X może obsługiwać transfer danych z imponującą szybkością 10 Gbit/s.

Właściwości:

• 6 serii produktów
• Różne systemy blokowania, w tym M8, M12 i M16
• Kodowanie, w tym M12 - B, -D i -X
• Stopień ochrony od IP20 do IP69K
• 2 do 8 styków
• Ekranowane i dające się ekranować
• Kable PUR i PVC
• Długości kabli od 0,5 m do 10 m

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
