Name: binder 99 9113 02 05-20 Złącze męskie kablowe 99 9113 02 05, 1 szt.
Brand: binder
SKU: 3217572
Availability: BackOrder

'Czarny złącze z trzema stykami, o cylindrycznym kształcie i rowkowanej obudowie, odpowiednie do połączeń elektrycznych.'

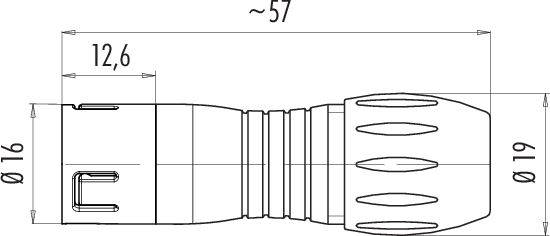

Rysunek techniczny złącza, długość ok. 57 mm, średnica 16 mm i 19 mm. Szczegóły i wymiary są podane.

Diagram przedstawia pięciobiegunowe złącze z rozmieszczeniem styków w układzie kołowym, ponumerowanych od 1 do 5 zgodnie z ruchem wskazówek zegara.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Złącze męskie kablowe

Rodzaj złącza

złącze męskie proste

Łączna ilość styków

Połączenie komponentów

lutowane

Zawartość

1 szt.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 6.11

233 Sztuki

Liczba

Sztuki

Suma (44,99 zł / Sztuka)

44,99 zł

36,58 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze męskie kablowe

Zatrzaskowe złącze kablowe IP67
Ilość biegunów 5
6,0 - 8,0 mm
nieekranowany
do wlutowania
IP67
VDE.

Dane techniczne

Zgodność EMC: nieekranowany
Rezystancja izolacji: ≥ 10¹⁰ Ω
Rezystancja styku: ≤ 3 mΩ
Typ izolacji: II
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Materiał korpusu styku: PA (UL94 V-0)
Przejście kablowe: 6,0 - 8,0 mm
Rodzaj montażu: montaż na kablu

Model katalogowy producenta: 99 9113 02 05

Rodzaj produktu: Złącze męskie kablowe

Rodzaj złącza: złącze męskie proste

Łączna ilość styków: 5

Połączenie komponentów: lutowane

Zawartość: 1 szt.

Natężenie znamionowe: 5 A

Natężenie znamionowe - zaokrąglone: 5 A

Rodzaj zamknięcia: pstryknąć

Napięcie znamionowe: 125 V

Materiał styku: CuZn (mosiądz)

Materiał obudowy: PA

: AWG 18

Numer katalogowy producenta: 99 9113 02 05-20

Ilość styków: 5

Maksymalny przekrój: 0.75 mm²

Zakres przekroju: 0.75 mm² (max)

Zgodne z RoHS: Tak

: IP67

Seria: 720

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Łączna ilość styków

Napięcie znamionowe

Natężenie znamionowe - zaokrąglone

Połączenie komponentów

Rodzaj produktu

Rodzaj złącza

Zawartość

binder 99 9113 02 05-20 Złącze męskie kablowe 99 9113 02 05, 1 szt.

Numer produktu3217572

Dostawa w pt. 6.11

233 sztukaConrad Electronic

Ten produkt

125 V

5 A

lutowane

Złącze męskie kablowe

złącze męskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

44,99 zł^*

binder 99 9105 02 03-20 Złącze męskie kablowe 99 9105 02 03, 1 szt.

Numer produktu3217564

Dostawa w pt. 6.11

70 sztukaConrad Electronic

250 V

7 A

lutowane

Złącze męskie kablowe

złącze męskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

55,49 zł^*

binder 99 9105 03 03-20 Złącze męskie kablowe złącze męskie proste Seria: 720 Łączna ilość styków: 3 1 szt.

Numer produktu3217565

Dostawa w pt. 6.11

1 sztukaConrad Electronic

250 V

7 A

lutowane

Złącze męskie kablowe

złącze męskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

43,09 zł^*

binder 99 9106 02 03-20 Złącze żeńskie kablowe złącze żeńskie proste Seria: 720 Łączna ilość styków: 3 1 szt.

Numer produktu3217567

Dostawa w pt. 6.11

149 sztukaConrad Electronic

250 V

7 A

lutowane

Złącze żeńskie kablowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

64,49 zł^*

binder 99 9107 090 03-20 Złącze męskie kołnierzowe 99 9107 090 03, 1 szt.

Numer produktu3217570

Dostawa w wt. 12.01.2027

Conrad Electronic

250 V

7 A

lutowane

Złącze męskie kołnierzowe

złącze męskie z kołnierzem

1 szt.

Sztuki

Min.: 1

Vielfache: 1

50,49 zł^*

binder 99 9108 090 03-20 Złącze żeńskie kołnierzowe złącze żeńskie proste Seria: 720 Łączna ilość styków: 3 1 szt.

Numer produktu3217571

Dostawa w wt. 12.01.2027

Conrad Electronic

250 V

7 A

lutowane

Złącze żeńskie kołnierzowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

64,49 zł^*

binder 99 9113 03 05-20 Złącze męskie kablowe złącze męskie proste Seria: 720 Łączna ilość styków: 5 1 szt.

Numer produktu3217573

Dostawa w pt. 6.11

19 sztukaConrad Electronic

125 V

5 A

lutowane

Złącze męskie kablowe

złącze męskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

56,49 zł^*

binder 99 9113 70 05-20 Złącze męskie kablowe złącze męskie proste Seria: 720 Łączna ilość styków: 5 1 szt.

Numer produktu3217575

Dostawa w pt. 4.12

Conrad Electronic

125 V

5 A

lutowane

Złącze męskie kablowe

złącze męskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

59,49 zł^*

binder 99 9114 02 05-20 Złącze żeńskie kablowe złącze żeńskie proste Seria: 720 Łączna ilość styków: 5 1 szt.

Numer produktu3217576

Dostawa w pt. 6.11

60 sztukaConrad Electronic

125 V

5 A

lutowane

Złącze żeńskie kablowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

58,49 zł^*

binder 99 9114 03 05-20 Złącze żeńskie kablowe złącze żeńskie proste Seria: 720 Łączna ilość styków: 5 1 szt.

Numer produktu3217577

Dostawa w pt. 4.12

Conrad Electronic

125 V

5 A

lutowane

Złącze żeńskie kablowe

złącze żeńskie proste

1 szt.

Sztuki

Min.: 1

Vielfache: 1

64,99 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3217572 binder 99 9113 02 05-20 Złącze męskie kablowe 99 9113 02 05, 1 szt.

Opis

Te siedem serii miniaturowych złączy okrągłych nadaje się do szerokiego zakresu zastosowań dzięki szerokiej gamie systemów blokujących, układów styków, stopni ochrony IP i zakończeń. Klienci mogą wybierać pomiędzy systemem push-pull, zatrzaskowym, bagnetowym i zamkiem M16. W zależności od serii złącza od 2 do 24 styków dostępne są w wersji kablowej lub kołnierzowej. Typy połączeń obejmują połączenia zaciskane, lutowane zanurzeniowo, zaciski śrubowe i lutowane, przewody linkowe i kable formowane. Podobnie jak wszystkie produkty Binder, te miniaturowe złącza są wykonane z materiałów wysokiej jakości, co zapewnia długą i niezawodną żywotność. Wiele z nich posiada certyfikaty UL i VDE, niektóre są zgodne z ASIG.

Właściwości:

• Stopień ochrony IP40, IP67, IP67 ekranowany lub IP68
• 2 do 24-biegunowe
• Wersje kabli prostych i kątowych
• Wersje kołnierzowe
• Styki z mosiądzu i brązu platerowane złotem lub srebrem
• 1000 cykli łączenia i więcej
• Wiele systemów blokowania, w tym bagnetowe, zatrzaskowe i M16

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
