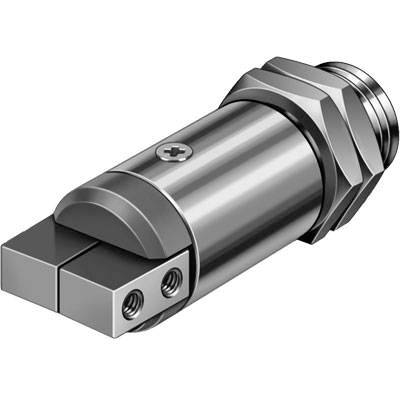

Zdjęcie poglądowe
Chwytak kątowy FESTO HGWM-08-EZ-G7 185697, 1 szt.
EAN:
Numer producenta
Numer produktu
Suma (939,00 zł / Sztuka)
939,00 zł
763,41 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępne tylko dla klientów biznesowych
14-dniowe prawo do zwrotu w cenieCechy produktu
Zawór
Dane techniczne
- Ilość szczęk: 2
- Rozmiar: 8
- Rodzaj mocowania: Z przeciwnakrętką
- Ciśnienie robocze: Od 2. 8 barów
- Medium robocze: Sprężone powietrze zgodnie z ISO 857338-1:2010 [7:-]
- Moment sprężynowy 0,55 Ncm
- Działanie: Jednostronnego działania
- zamknięty
- Moment zatrzymania przy 6 barach: 24 Ncm
- Funkcja chwytania: Pod kątem
- Konstrukcja zwiększa: Popychanie
- Klasa korozji KBK: 2 - standardowe obciążenie antykorozyjne
- Maks. Częstotliwość chwytaki: 4 Hz
- Maks. Szczękowe SZ: 0,03 mm
- Maks. Szczęki kątowe AX,AIY: 0,5 deg
- Maks. Siła szczęki chwytakowe FZ statyczne: 7 N.
- Maks. Moment na szczęce klucza chwytakowej Mx statyczny: 20 Ncm
- Maks. Moment na szczęce My statyczne: 20 Ncm
- Maks. Moment na szczęce klucza chwytakowej Mz statyczny: 20 Ncm
- Maks. Kąt otwarcia: 14 stopni
- Min. Czas otwierania przy 6 bar: 1 ms
- Min. Czas zamykania przy 6 bar: 2,5 ms
- Złącze pneumatyczny M3
- Rozpoznawanie pozycji: Bez
- Waga produktu: 14 g
- Temperatura otoczenia: od - 5 ... + 60 °C
- Materiał nakładki: POM
- Materiał obudowy: Wysokiej jakości stal stopowa, nierdzewna
- Materiał szczęk: Wysokiej jakości stal stopowa
- Materiał Uwaga: Bezmiedziana i nie zawiera PTFE
- Dokładność powtórzeń:< = 0,02 mm
- Media robocze
Sprężone powietrze
- Typ
185697
- Rodzaj produktu
Chwytak kątowy
- Materiał obudowy
stal nierdzewna
- Połączenie pneumatyczne
M3
- Maksymalne ciśnienie robocze
8 bar
- Zakres temperatury roboczej
5 °C (min)
- Minimalna temperatura robocza
5 °C
- Numer katalogowy producenta
185697
- Minimalne ciśnienie robocze
2 bar
- Dokładność (+/-)
0.02 mm
- Waga
14 g
- Płyn przeznaczony dla zaworu
sprężone powietrze
- Kontrola ciśnienia (max.)
8 bar
- Ciśnienie sterowania (min.)
2 bar
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
+5 °C
- Obsługa
jednostronnego działania
- UKCA
tak
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2203755 Chwytak kątowy FESTO HGWM-08-EZ-G7 185697, 1 szt.
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
