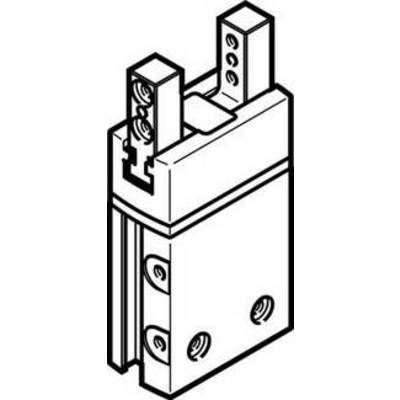

Zdjęcie poglądowe
Chwytak równoległy FESTO DHPS-10-A 1254040, 1 szt.
EAN:
Numer producenta
Numer produktu
Suma (2209,00 zł / Sztuka)
2209,00 zł
1795,93 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
Dostępne tylko dla klientów biznesowych
14-dniowe prawo do zwrotu w cenieCechy produktu
Zawór
Dane techniczne
- Ilość szczęk: 2
- Rozmiar 10
- Rodzaj mocowania: Do wyboru:
- Gwint wewnętrzny i tuleja centrująca
- Z otworem przelotowym i tulejką centrującą
- Ciśnienie robocze: Od 2. 8 barów
- Medium robocze: Sprężone powietrze zgodnie z ISO 857338-1:2010 [7:4:4]
- Pozycja montażowa: dowolna
- Prowadzenie: Prowadnica ślizgowa
- Działanie: Dwustronnego działania
- Łączna siła otwarcia przy 6 barach: 80 N.
- Łączna siła rozwarcia przy 6 bar: 70 N.
- Funkcja uchwytu: Równolegle
- Siła chwytania na szczęki przy 6 bar: 39 N.
- Siła chwytania na szczęki przy 6 bar: 34,5 N
- Wskazówki dotyczące eksploatacji i medium sterowania: Możliwa obsługa naoliwiona (podczas dalszej eksploatacji)
- Skok na szczęki: 3 mm
- Budowa: Dźwignia
- Wymuszony ruch
- Klasa korozji KBK: 1 - niskie korozję
- Moment siły masy: 0,079 kgcm2
- Maks. Częstotliwość chwytaki: 4 Hz
- Maks. Dokładność wymiany:< = 0,2 mm
- Maks. Szczęki chwytające SZ:< 0,02 mm
- Maks. Szczęki kątowe AX,AIY:< 0,5 deg
- Maks. Siła szczęki chwytakowe FZ statyczne: 60 N
- Maks. Masa na zewnętrzny uchwyt: 60 g
- Maks. Moment na szczęce chwytającym: Statyczny: 3 Nm
- Maks. Moment na szczęce My statyczny: 3 Nm
- Maks. Moment na szczęce szczęk Mz statyczny: 3 Nm
- Min. Czas rozwierania przy 6 bar: 21 ms
- Min. Czas zamykania przy 6 bar: 28 ms
- Interwał smarowania elementów prowadnicy: 10 mln SP
- Złącze pneumatyczny M3
- Rozpoznanie pozycji: Do przełączników zbliżeniowych
- Waga produktu: 67 g
- Rotacyjnie:< = 0,2 mm
- Temperatura otoczenia: od - 5 ... + 60 °C
- Materiał nakładki: PA
- Materiał obudowy: Kute aluminium
- Anodowane
- Materiał szczęk: Wysokiej jakości stal nierdzewna
- Tworzywa Uwaga: Zgodne z RoHS
- Dokładność chwytaki:< 0,02 mm
- Media robocze
Sprężone powietrze
- Typ
1254040
- Rodzaj produktu
Chwytak równoległy
- Materiał obudowy
kute aluminium
- Połączenie pneumatyczne
M3
- Maksymalne ciśnienie robocze
8 bar
- Zakres temperatury roboczej
5 °C (min)
- Minimalna temperatura robocza
5 °C
- Numer katalogowy producenta
1254040
- Minimalne ciśnienie robocze
2 bar
- Dokładność (+/-)
0.02 mm
- Waga
67 g
- Płyn przeznaczony dla zaworu
sprężone powietrze
- Maksymalna temperatura otoczenia
+60 °C
- Minimalna temperatura otoczenia
+5 °C
- Obsługa
dwusuwowy
- UKCA
nie dotyczy
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2204601 Chwytak równoległy FESTO DHPS-10-A 1254040, 1 szt.
Opis
Uwagi
Wartość kv jest przepływem wody przez zawór, podana w litrach na minutę przy ciśnieniu około 1 bara i temperaturze wody w zakresie od 5 - 30 °C do. Na wartość qnn jest wymiar do gazów w litrach na minutę.
