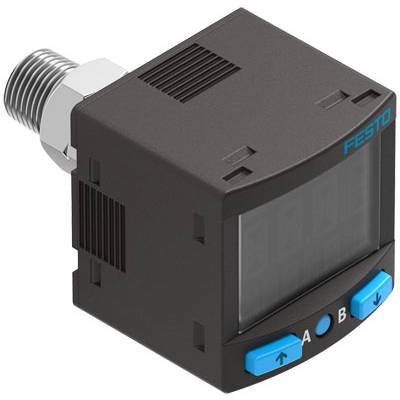

Czujnik ciśnienia FESTO 8114770, 0 bar do -1 bar, złącze męskie, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik ciśnienia
Złącze czujnika
złącze męskie
Zakres pomiarowy (ciśnienie) (maks.)
-1 bar
Maksymalne napięcie robocze
30 V/DC
Rodzaj styku
1 NC
1 NO
Karta katalogowa (PDF)
Liczba
Suma (430,08 zł / Sztuka)
430,08 zł
529,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Typ wyświetlacza: Świecący LCD
- Sposób montażu: Montaż na panelu przednim - z uchwytem ściennym/natynkowym - z gwintem
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4] - Gazy obojętne
- Zakres napięcia roboczego DC: Od 10.8 do 30 V.
- Wyświetlane jednostki: MPa – bar – inchHg – kPa – mmHg – psi
- Zakres pomiarowy ciśnienia wartość początkowa: 0 bar
- Zakres pomiarowy ciśnienia początkowa wartość MPa: 0 MPa
- Zakres pomiarowy ciśnienia wartość początkowa psi: 0 psi
- Zakres pomiarowy ciśnienia wartość końcowa: -1 bar
- Zakres pomiarowy ciśnienia wartość końcowa MPa: -0,1 MPa
- Zakres pomiarowy ciśnienia wartość końcowa psi: -14.5 psi
- Pozycja montażowa: dowolna
- Zakres regulacji histerezy: Od 0 do 90 %
- Zakres regulacji: Od 0 do 100%
- Możliwości ustawień: Uczenie - za pomocą wyświetlacza i przycisków
- Przyłącze elektryczne 1, typ przyłącza: wtyczka
- Przyłącze elektryczne 1, technika przyłączeniowa: schemat połączeń L1J
- Przyłącze elektryczne 1, liczba biegunów/przewodów: 4
- Dokładność FS: 1.5% FS
- Uwaga dotycząca medium roboczego i sterującego: Możliwa praca w trybie olejowania
- Symbol KC: KC-EMV
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Odporność na zwarcia: Tak
- Zgodność z LABS: VDMA24364-B1/B2-L
- Zabezpieczenie antysabotażowe: kod PIN
- Maks. prąd wyjściowy: 80 mA
- Temperatura medium: Od 0 do 50°C.
- Jednostka pomiarowa: Ciśnienie względne
- Metoda pomiaru: Piezorezystancyjny czujnik ciśnienia
- Przyłącze pneumatyczne: gwint zewnętrzny R1/8
- Waga produktu: 31 g
- Wyjście przełączające: PNP/NPN
- Funkcja elementu przełączającego: możliwość przełączania otwierania/zamykania
- Funkcja przełączania: komparator okienkowy - komparator progowy
- Stopień ochrony: IP40
- Współczynnik temperaturowy w ±% FS/K: 0,1% FS/K
- Zakres przeciążenia: 5 bar
- Ciśnienie przeciążenia 5 bar
- Ciśnienie przeciążenia psi: 72.5 psi
- Temperatura otoczenia: od 0 do 50 °C
- Zabezpieczenie przed zamianą biegunów: Dla wszystkich połączeń elektrycznych
- Materiały, z którymi styka się medium: FPM - wzmocnione PA - mosiądz niklowany
- Materiał obudowy: wzmocniony PA
- Uwaga o materiałach: Zgodne z RoHS
- Powtarzalność w ± %FS: 0.3 % FS
- Zezwolenie: RCM Mark
- Rodzaj produktu
Czujnik ciśnienia
- Model katalogowy producenta
SPAN-B-V1R-R18M-PN-L1+2.5S
- Złącze czujnika
złącze męskie
- Zakres pomiarowy (ciśnienie) (min.)
0 bar
- Zakres pomiarowy (ciśnienie) (maks.)
-1 bar
- Zakres pomiarowy (ciśnienie)
0 bar do -1 bar
- Minimalne napięcie robocze
10.8 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Zasilanie (zakres)
10.8 - 30 V/DC
- Rodzaj styku
1 NC
1 NO
IP40
- Waga
31 g
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- Materiał obudowy
PA
- Złącze sprężonego powietrza
R1/8
- Media robocze
Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4] - Gazy obojętne
Do pobrania
Karta katalogowa
Karta katalogowa 2801895 Czujnik ciśnienia FESTO 8114770, 0 bar do -1 bar, złącze męskie, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2801895 Czujnik ciśnienia FESTO 8114770, 0 bar do -1 bar, złącze męskie, 1 szt.
Opis
Czujnik ciśnienia SPAN-B-V1R-R18M-PN-L1+2.5S atest=znak RCM, znak CE (patrz deklaracja zgodności)=(* zgodnie z dyrektywą UE EMC, * zgodnie z dyrektywą UE RoHS), znak KC= KC -EMC, informacje o materiale=zgodność z RoHS, zmierzona wielkość=ciśnienie względne
